СТЭЛЛ4500, СТЭЛЛ 4500

Рефлектометры для силовых кабелей (измерители неоднородностей линий)

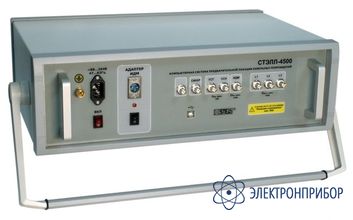

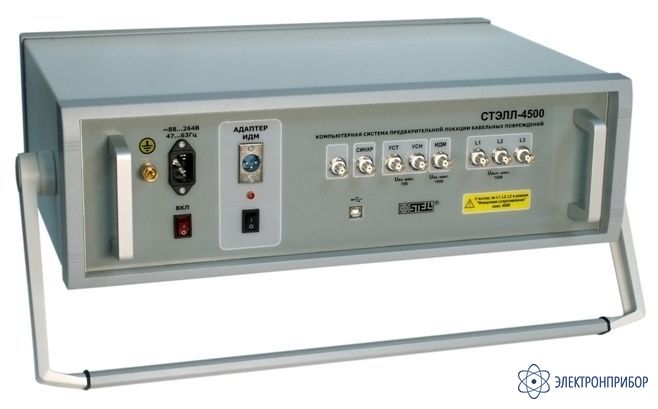

СТЭЛЛ-4500 (без компьютера) — система предварительной локализации кабельных повреждений

Код товара: 35745
  • Является модификацией СТЭЛЛ-4500

    Назначение системы предварительной локализации кабельных повреждений СТЭЛЛ-4500 (без компьютера)

    СТЭЛЛ-4500 позволяет обнаружить и определить расстояние до кабельных повреждений в силовых кабельных линиях (преимущественно в составе кабельной лаборатории) следующими методами:

    • методом рефлектометра,
    • методом колебательного разряда,
    • импульсно-дуговым методом.

    Указанные возможности системы СТЭЛЛ-4500 обеспечены за счет сочетания в одном целом следующих уникальных характеристик: очень мощного зондирующего импульса (амплитуда до 160 В), высокоскоростного преобразования входных сигналов (частота преобразования до 200 МГц), высокочувствительного усиления сигналов, специальных методов преобразования и обработки сигналов, высокого разрешения по расстоянию.

    СТЭЛЛ-4500 является одним из лучших средств российского производства для предварительной локации повреждений в силовых кабельных линиях, так как позволяет с наилучшим эффектом реализовать все необходимые для силовых кабельных линий методы измерения.

    Использование системы СТЭЛЛ-4500 в составе кабельной измерительной позволяет упростить и ускорить проведения работ по предварительной локации кабельных повреждений (нахождению зоны повреждения кабельной линии), определить характер повреждения, измерить расстояние до него и обеспечить отличную наглядность измерений.

    Система СТЭЛЛ-4500 может поставляться в варианте переносного прибора или встраиваемого 19-дюймового блока 3U.

    Области применения системы предварительной локализации кабельных повреждений СТЭЛЛ-4500 (без компьютера)

    • Поиск мест повреждений в силовых кабельных линиях тремя методами: методом рефлектометра (методом отраженных импульсов), импульсно-дуговым методом и методом колебательного разряда.
    • Особо эффективно использование СТЭЛЛ-4500 в электротехнических кабельных лабораториях.
    • Эксплуатация линий электропередачи промышленных предприятий и учреждений, железных дорог, нефтепроводов, электростанций, аэропортов и аэродромов, судов и самолетов.
    • Паспортизация силовых кабельных линий.
    • Диагностика состояния силовых кабельных линий.
    • Эксплуатация различных кабельных линий во всех отраслях народного хозяйства.

    Отличительные возможности системы предварительной локализации кабельных повреждений СТЭЛЛ-4500 (без компьютера)

    • Система СТЭЛЛ-4500 представляет собой совокупность трех приборов: мощного импульсного рефлектометра, измерителя расстояния до места дефекта кабеля методом колебательного разряда, измерителя по импульсно-дуговому методу.
    • Низкая инструментальная погрешность измерения - не более 0,1%.
    • Особое удобство и простота применения за счет возможности простого перехода от одного метода измерения к другому.
    • Три входа для одновременного подключения трех линий (трех жил кабеля).
    • Питание: широкий диапазон питающих напряжений промышленной сети 100...240В частотой 50...60 Гц.

    Особенности работы с системой СТЭЛЛ-4500 при разных методах

    • Метод рефлектометра - не требует дополнительного оборудования.
    • Метод колебательного разряда и импульсно-дуговой метод - могут быть реализованы только при совместном использовании с дополнительным оборудованием, которым обычно оснащаются кабельные автолаборатории (например: источник высокого напряжения, ударный генератор, устройства подключения по напряжению и по току - для метода колебательного разряда, устройства формирования и поддержания короткой дуги - для импульсно-дугового метода и некоторых других устройств.

  • Технические характеристики системы предварительной локализации кабельных повреждений СТЭЛЛ-4500 (без компьютера)

    Параметр Значение
    1. Режим "МЕТОД РЕФЛЕКТОМЕТРА";
    Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5) - минимальный диапазон - 250 м
    - максимальный диапазон - 512000 м
    Коэффициент укорочения - установка или измерение в пределах 1,00...7,00
    - имеется встроенная таблица коэффициентов укорочений
    Зондирующие сигналы - импульс 25 В...160 В, длительность от 80 нс до 500 мкс
    Выходное сопротивление - 10...1000 Ом, регулируемое, с отображением величины на экране
    Инструментальная погрешность измерения расстояния - не более 0,1 %
    Система отсчета - при помощи нескольких вертикальных курсоров, в том числе нулевого и измерительного
    Режимы измерения - Нормальный - считывание и отображение текущей рефлектограммы по любому из входов: вход L1; вход L2, вход L3;
    - Сравнение - наложение двух рефлектограмм (вход-вход, вход-память, память-память);
    - Связь - отображение рефлектограммы при зондировании по входу L1 и приеме по входам L2 или L3 (L1-L2, L1-L3)
    Растяжка Возможность растяжки выбранного участка рефлектограммы
    Память Возможность запоминания рефлектограмм
    Отстройка от аддитивных помех и шумов Усреднение посредством цифрового накопления, фильтрация сигналов
    Отстройка от синхронных помех - При считывании рефлектограмм - за счет использования режимов сравнения и разности рефлектограмм исправных и неисправных линий (жил кабеля).
    - При цифровой обработке рефлектограмм из памяти - за счет использования режимов сравнения и разности рефлектограмм линии из памяти и рефлектограмм неисправных линий (жил кабеля).
    Отображение информации - Рефлектограммы и результаты обработки отображаются в графическом виде.
    - Режимы, параметры и информация - в алфавитно-цифровом и символьном виде.
    Питание Сеть переменного тока 100...240 В, 50...60 Гц
    Условия эксплуатации - Система СТЭЛЛ-4500  - диапазон рабочих температур: -20°С... +50°С;
    - Ноутбук — диапазон рабочих температур: +5...+35°С
    Габаритные размеры 483 х 133 х 280 мм
    Масса Не более 7,5 кг
    2. Режим "МЕТОД КОЛЕБАТЕЛЬНОГО РАЗРЯДА"
    Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5) - минимальный - 250 м
    - максимальный - 512000 м
    Максимальная амплитуда входных сигналов 50 В
    Входное сопротивление по волновому входу 300 Ом
    Инструментальная погрешность измерения расстояния не более 0,1%
    Усиление от –20 до 58 дБ
    Способы запуска запоминающего устройства Ждущий - от входного сигнала, после нажатия кнопки старта
    Частота дискретизации 200 МГц
    Подключение к линии (при методе колебательного разряда) Через присоединительное устройство по напряжению или по току
    3. Режим "ИМПУЛЬСНО-ДУГОВОЙ МЕТОД"
    Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5) - минимальный - 250 м
    - максимальный - 512000 м
    Инструментальная погрешность измерения расстояния не более 0,1%
    Виды запуска Автоматический. Однократный. Ручной.
    Частота дискретизации входного сигнала 200 МГц
    Диапазон амплитуд входных сигналов (периодических и однократных) на входе 0,002 … 50 В (без присоединительного устройства напряжения)
    Усиление от -20 дБ до 58 дБ

  • Комплект поставки СТЭЛЛ-4500 (без компьютера)

    Наименование Количество
    Система СТЭЛЛ-4500 1
    Программное обеспечение STELL-4500 на компакт-диске 1
    Присоединительный кабель TDR, 2 метра 3
    Присоединительный кабель УСТ, 3 метра 1
    Присоединительный кабель УСН, 3 метра 1
    Кабель USB А-В 1
    Руководство по эксплуатации 1
