Рефлектометры для силовых кабелей (измерители неоднородностей линий)

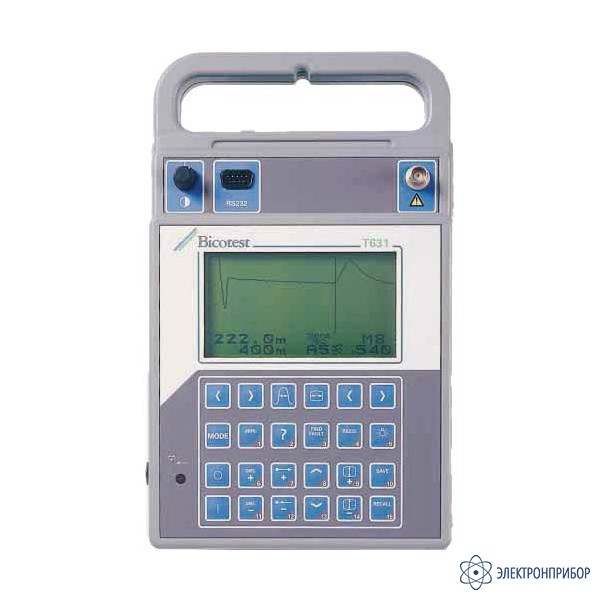

T631 — рефлектометр

Код товара: 24553

  • Назначение рефлектометра T631:

    Ручной портативный инструмент для тестирования кабелей в телевидении и электроэнергетике. Он объединяет в себе два диапазона измерения: 0-3 м и 0-12 км.

    Автоматический поиск неисправностей простым касанием клавиши, дополненный дисплеем с высоким разрешением. Неисправности и сильно отражающие объекты оцениваются, используя уникальную функцию. Измерения обратных потерь.

    Прибор позволяет реализовать метод испытаний, полезный для подрядчиков, для демонстрации того, что разъемы, отводы и другие кабельные устройства соответствуют международным стандартам.

    Тринадцать рабочих диапазонов с функцией масштабирования включают в себя режим зондирующих импульсов с очень малой длительностью для идентификации неисправностей, расположенных вместе или вблизи друг друга. Они могут быть определены используя два курсора.

    Синус-квадратичная форма импульса длительностью 2 не обеспечивает исключительно высокую разрешающую способность при поиске неисправностей.

    Длительность импульсов может выбираться автоматически для облегчения локации неисправностей или вручную в режиме измерения обратных потерь. Полная совместимость с PC для обеспечения анализа, сохранения и повторной загрузки в рефлектометр форм волны для динамического сравнения непосредственно на объекте, при тестировании коаксиальных кабелей, кабелей систем кабельного телевидения и систем передачи данных.

    Функциональные клавиши, меню HELP и ясное отображение данных обеспечивают простоту эксплуатации рефлектометр Т631.

    Функция HELP обеспечивает необходимые пояснения органов управления, содержит простейшие формы волны и позволяет запрограммировать прибор для наиболее часто используемых типов кабелей, помогая, при этом, как опытным, так и неопытным пользователям.

    Поставляемые дополнительные принадлежно­сти сетевого блокирующего фильтра обеспечивают исключительно высокое разрешение при локации неисправностей на низковольтных сетевых кабелях.

  • Технические характеристики рефлектометра T631:

    ДИАПАЗОНЫ ЛОКАЦИИ
    От 0-3 м до 0-12 км на полном экране в 13-ти диапазонах (с масштабированием х2, х4 или х8 вокруг курсора, в зависимости от диапазона)
    ТОЧНОСТЬ
    обычно < 0.5%
    РАЗРЕШЕНИЕ
    ± 0.05% от диапазоана при 12 км
    ИЗМЕРЕНИЕ ОБРАТНЫХ ПОТЕРЬ
    от 0 до 30 дБ
    СКОРОСТЬ РАСПРОСТРАНЕНИЯ
    PVF: 0.300 - 0.999
    V: 90 - 300 м/мкс
    V/2: 45-150 м/мкс
    УСИЛЕНИЕ
    0-60 дБ максимум, с шагом 6 дБ
    Максимальная чувствительность: 15 мВ на полной шкале
    ХАРАКТЕРИСТИКИ ИМПУЛЬСА
    Амплитуда 2,5 В в выбираемом импедансе 100 Ом
    Длительность 2, 10, 30, 100, 300 или 1200 нс; по выбору пользователя
    Выходной импеданс 50, 75 или 93 Ом; по выбору пользователя
    Фильтр снижения шума 16 МГц нижние частоты
    ВЫХОД
    Разъемы для подключения BNC (типа "гнезда")
    Защита 250 В (действующее), 0 - 60 Гц
    ДИСПЛЕЙ
    Тип ЖК дисплей высокого разрешения с подсветкой (переключаемый)
    Курсор Сплошная вертикальная линия
    РЕЖИМЫ
    Реальное время Прямого отображения данных
    Прямого отображения и память
    Дифференциальный прямого отображения и память
    Память
    ПАМЯТЬ
    15 регистров памяти, которые сохраняют информацию до тех пор, пока она не будет перезаписана
    ИНТЕРФЕЙС
    RS-232 для вывода данных на принтер или PC
    ПИТАНИЕ
    Внутренние Ni-Cad батареи - 8 часов непрерывной работы (Автоматическое отключение через 5 минут после последнего нажатия клавиши). Внешний адаптер для питания переменным током, 120 или 230 В
    Внешнее питание постоянным током, от 12 до 20 В рабочее; от 15 до 20 В зарядка.
    ПАРАМЕТРЫ ОКРУЖАЮЩЕЙ СРЕДЫ
    Исполнение IP54
    Рабочая температура От -5 °С до +50 °С
    Температура хранения От -20 °С до +65 °С
    Влажность 93% при +40 °С
    КАТЕГОРИЯ БЕЗОПАСНОСТИ
    IEC 1010
    РАЗМЕРЫ (мм)
    75 х 183 х 300, включая ручку
    МАССА (кг)
    2,5 кг, включая батареи

    Отличительные характеристики рефлектометра T631:

    • Специально предназначен для локации повреждений в коаксиальных кабелях и кабелях систем кабельного телевидения.
    • Сохранение 15-ти форм волны на объекте для последующего сравнительного анализа.
    • Исключительно короткий диапазон на низковольтных сетях, когда используется с тестовыми проводами сетевого блокирующего фильтра Т631F.
    • Исключительно высокая разрешающая способность поиска неисправностей при использовании синуквадратичной формы импульса длительностью 2 нс.
    • Автоматический поиск неисправностей простым касанием клавиши.
    • Четкая идентификация неисправностей - от короткого замыкания до влажных соединений.
    • Уникальный режим измерения обратных потерь.
    • Полная совместимость с PC для обеспечения глубокого анализа форм волны.
    • Различные единицы измерения - метры, футы, единицы времени.
    • Простота эксплуатации.
    • Большое и ясное отображение полной формы отраженного сигнала для точной диагностики.

  • Комплект поставки T631

    Наименование Количество
    Прибор 1
    Наплечная сумка для переноски прибора 1
    NiCad элементы питания 8
    1 х 2 тестовый провод 1
    Зажим BNC-крокодил 1
    Адаптер для питания переменным током 1
    Штекер для питания постоянным током 1
    Инструкция по эксплуатации 1
    Программное обеспечение Х6000 на CD 1
