Рефлектометры для силовых кабелей (измерители неоднородностей линий)

TDR1000/3 — рефлектометр импульсный

Код товара: 54591
  • 78829-20

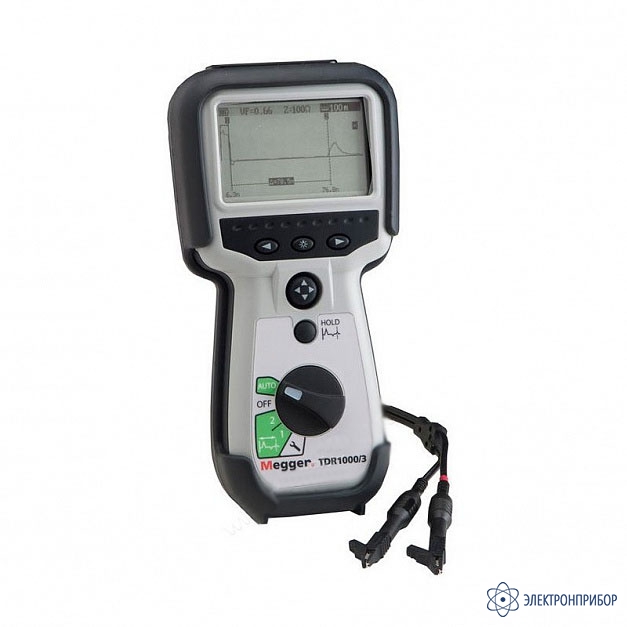

    Рефлектометр импульсный TDR1000/3 Рефлектометр импульсный TDR1000/3

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      78829-20 до 23.07.2025

    • Производитель

      Megger, Великобритания

    • Артикул

      1001-788

    Описание импульсного рефлектометра TDR1000/3:

    Рефлектометр Megger TDR1000/3 представляет собой ручной прибор для поиска неисправностей на металлических кабелях. Он оснащен 4-х позиционным переключателем управления, который обеспечивает простоту и удобство в эксплуатации. Подсветка дисплея держится в течение одной минуты после активации, позволяя работать в слабоосвещенных местах. Для экономии заряда элементов питания устройство автоматически отключается через 5 минут простоя. Степень защиты корпуса от проникновения влаги и пыли - IP54.

    Особенности импульсного рефлектометра TDR1000/3:

    • Предназначен для использования на всех типах металлических кабелях с парой жил;
    • Автоматические настройки для мгновенного использования;
    • Короткий импульс для идентификации неисправностей в начале кабеля;
    • Функция удержания трассировки и проведения следующего измерения для возможности сравнения кабелей;
    • Обрезиненный корпус устойчив к механическим повреждениям;
    • Регулируемая контрастность дисплея рефлектометра Megger TDR1000/3 1001-788;
    • Для использования на Telecom ТНВ-3 цепи, или 150 В;
    • Доступно четыре выходных сопротивления (25, 50, 75 и 100 Ом) и коэффициент укорочения между 0.2 и 0.99;
    • Показывает расстояние в метрах или футах.

  • Технические характеристики импульсного рефлектометра TDR1000/3:

    Параметр Значение
    Maксимальная дальность 5000 м
    Разрешение 1%
    Погрешность ± 1% от диапазона ± пиксела в 0.67 В.Ф.
    Частота обновления 3 раза/сек
    Диапазон измерений 10, 25, 100, 250, 1000, 2500, 5000 м
    Рабочая температура от -15 °С до +50 °С
    Температура хранения от -20 °С до +70 °С
    Степень защиты IP54
    Напряжение питания 1,5 В
    Батареи 6 шт типа АА
    Материал корпуса ABS-пластик
    Подсветка дисплея есть
    Разрешение 0.1 м
    Выходной импульс 5 вольт пик-пик в открытой цепи
    Срок службы батареи до 14 часов
    Габариты 230х115х48 мм
    Вес 0,6 кг

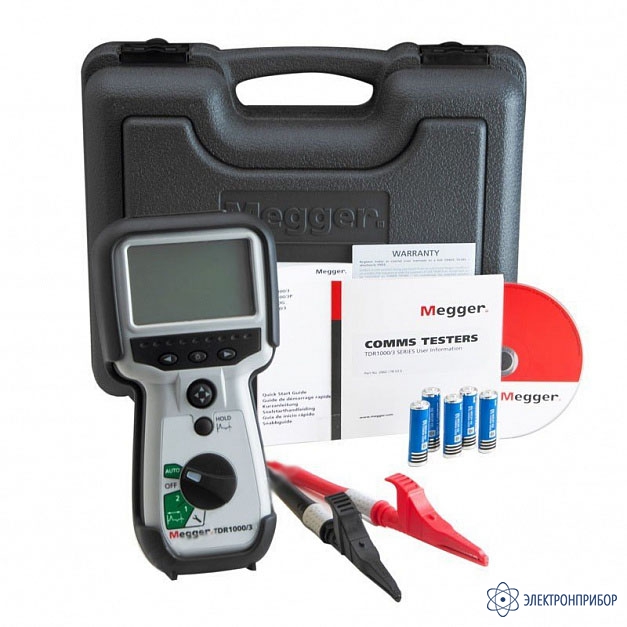

  • Комплект поставки TDR1000/3

    № Наименование Количество
    1 Рефлектометр импульсный TDR1000/3 1
    2 Набор проводов с предохранителями 1
    3 Жесткий футляр для переноски 1
    4 Руководство пользователя CD 1
