TDR500/3, TDR500 3, TDR500-3

Рефлектометры для силовых кабелей (измерители неоднородностей линий)

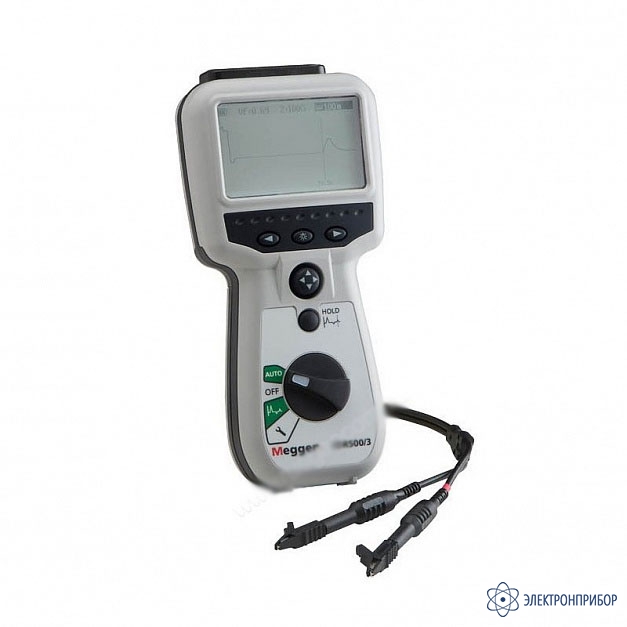

TDR500/3 — рефлектометр импульсный

Код товара: 54587
  • Рефлектометр импульсный TDR500/3 Рефлектометр импульсный TDR500/3
    2 варианта исполнения

    Описание импульсного рефлектометра TDR500/3:

    Рефлектометр Megger TDR500/3 применяется для обследования кабелей в металлической оболочке на наличие неполадок. Он прост и удобен в обращении, каждая кнопка активирует определенную функцию. При проверке витых пар по длине дефектные места указываются зуммером. Для работы в слабоосвещенных местах дисплей прибора имеет подсветку. Установка чувствительности на каждом диапазоне расстояний осуществляется автоматически.

    Особенности импульсного рефлектометра TDR500/3:

    • Простота и удобство управления;
    • Корпус прибора выполнен из ABS-пластика, обладающего высокой прочностью;
    • Автоматическое отключение через несколько минут простоя экономит заряд аккумулятора;
    • Пыле- и влагозащищенный корпус;
    • Сумка с ремнем предусмотрена для хранения и переноски рефлектометра Megger TDR500/3.

  • Технические характеристики импульсного рефлектометра TDR500/3:

    Параметр Значение
    Фактор скорости изменяется в диапазоне от 0.3 до 0.99 шагом 0.01
    Диапазон измерений временных интервалов 45, 150, 450, 1500, 4500 мс
    Частота повторения импульсов 810...1110 Гц
    Диапазон напряжений импульсов на выходе без нагрузки 5 В
    Выходное сопротивление 100 Ом
    Maксимальная дальность 3000 м
    Разрешение 1%
    Погрешность ± 1% от диапазона ± пиксела в 0.67 В.Ф.
    Диапазон измерений 30, 100, 300, 1000, 3000 м
    Рабочая температура от -15 °С до +50 °С
    Температура хранения от -20 °С до +70 °С
    Напряжение питания 1,5 В
    Батареи 6 шт типа АА
    Материал корпуса ABS-пластик
    Подсветка дисплея Есть
    Вес 0,6 кг

  • Комплект поставки TDR500/3

    № Наименование TDR500/3 (Базовая комплектация) TDR500/3 (с BNC адаптером)
    1 Рефлектометр импульсный TDR500/3 1 1
    2 BNC адаптер - 1
    3 Входное контактное устройство 1 1
    4 Сумка с ремнем 1 1
    5 Руководство пользователя 1 1

  • Модификации TDR500/3
