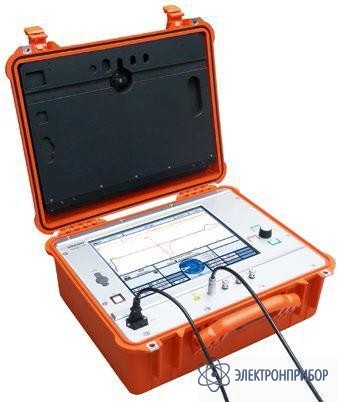

TFX VX-P — переносной рефлектометр для силовых кабелей

Код товара: 33705
  • 81330-21

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      81330-21 до 18.03.2026

    • Производитель

      Seba, Германия

    • Артикул

      128313037

    Описание переносного рефлектометра TFX VX-P

    Как и все рефлектометры серии Teleflex новый TFX VX-P специально создан для быстрого поиска повреждений силовых кабелей. Концепция управления easyGO упрощена до самых важных шагов и большей частью управление проходит в автоматическом режиме.

    Новое техническое решение со значительно улучшенными параметрами, как, например, частота развёртки, ширина и амплитуда импульса обеспечивает больший диапазон измерений и максимальное разрешение.

    Технология триггер ΔU всегда обеспечивает наиболее подходящий момент срабатывания триггера. Функция ARMslide с 15 изображениями при подаче одного ARM-импульса позволяет выбирать наилучшее изображение, что оказывает значительную помощь при измерениях на длинных и влажных кабелях.

    Функция ProRange позволяет выбрать подходящее усиление в зависимости от расстояния и, благодаря этому, отображает сигналы, полученные на длинных расстояниях, с такой же амплитудой, что и вблизи.

    USB-интерфейс позволяет передавать данные при помощи USB-флешки в формате PDF, в виде набора данных для банка данных программного обеспечения Winkis или непосредственно на принтер.

    Связь с системой может осуществляться также посредством Ethernet, что позволяет дистанционно управлять прибором, например, в офшорной зоне.

    Teleflex VX-P поддерживает следующие методы

    • Трехфазное измерение рефлектометром (TDR)
    • Оптимизированная поддержка всех методов стабилизации электрической дуги триггером ΔU
    • Все методы развязки по току ICE
    • IFL – локализация заплывающих повреждений
    • Decay – метод блуждающей волны
    • Прожиг электрической дугой
    • Интегрированное измерение изоляции ISO и емкости

    Teleflex VX-P может встраиваться во все измерительные системы с соответствующей 19“ рамой для приборов, а также поставляется как отдельный переносной прибор.

    Более старое поколение ЭТЛ может быть дооснащаться данным рефлектометром.

    Базирующаяся на Linux операционная система отличается максимальной стабильностью.

    Функции переносного рефлектометра TFX VX-P

    • Очень простое управление посредством вращающейся ручки
    • Трехфазный рефлектометр, одновременное представление до 6 рефлектограмм
    • Автоматическое распознавание повреждения и конца кабеля
    • Большой, очень яркий 15” дисплей
    • Высокое разрешение благодаря высокой частоте выборки 400 МГц
    • Внутренняя компенсация для хорошего отображения в ближней зоне
    • Память 2 ГБ, автоматическое сохранение всех результатов измерения
    • USB интерфейс для передачи данных и печати
    • Отчет об испытаниях в формате PDF
    • Наличие многих языков пользователя

  • Технические характеристики переносного рефлектометра TFX VX-P

    Параметр Значение
    Диапазон измерений 20 м … 1280 км при v/2 = 80 м/мкс
    Ширина импульса 20 нс … 10 мкс
    Амплитуда импульса 30 … 160 В
    Разрешение 0,1м @ v/2 80 м/мкс, 1 см @ v/2 < 40 м/мкс, 20 - 50 м диапазон
    Частота выборки до 400 МГц (реальное значение)
    Усиление - 37 … +37 дБ
    Затухание 0 … +22 дБ для ProRange (0 … 100 %)
    Настройка скорости распространения импульса V/2 10 … 149,9 м/мкс, фут/мкс или nvp
    Динамический диапазон > 80 дБ
    Полное выходное сопротивление 50 Ом
    Согласование 8 Ом ... 2 КОм, настраиваемое
    ARM-триггер Автоматическое согласование при помощи ΔU триггер
    ARMslide 15 измерений за один ARM-импульс
    Мертвая зона отсутствует
    Диэлектрическая прочность > 400 В
    Режимы работы - Симметричная/ асимметричная рефлектометрия
    - Разностное измерение/сравнение
    - Все методы стабилизации электрической дуги
    - Методы развязки по току ICE
    - Метод блуждающей волны DECAY
    - Локализация заплывающих повреждений
    - Прожиг электрической
    дугой
    Индикация 15“ цветной дисплей TFT SXGA, CCFL, 300 cd/м2
    Запоминающее устройство по 2 ГБ программа, данные, восстановление
    Измерение изоляции 1 Ом ... 2 ГОм, макс. 500 В
    Измерение ёмкости 0,1 ... 19,9 мкФ
    Разъемы 3-ph. Lemosa, 3 x BNC, USB
    Питание 100 … 240 В, 50/60 Гц, 50 ВA
    Класс защиты IP54 открытый / IP 65 закрытый
    Габариты (ШxВxГл) 525 x 445 x 220 мм
    Вес 20 кг
    Рабочая температура -10 °C ... +50 °C
    Температура хранения -20 °C ... +60 °C

    Опции переносного рефлектометра TFX VX-P

    • Измерение воздушных линий электропередач
    • LDE 800 для очень протяженных кабельных линий
    • Отдельная панель контроля с вращающейся ручкой

  • Комплект поставки TFX VX-P

    Наименование Количество
    Переносной рефлектометр для силовых кабелей TFX VX-P 1
    Комплект кабелей 1
