СА7150 — расширитель диапазона

Код товара: 26907

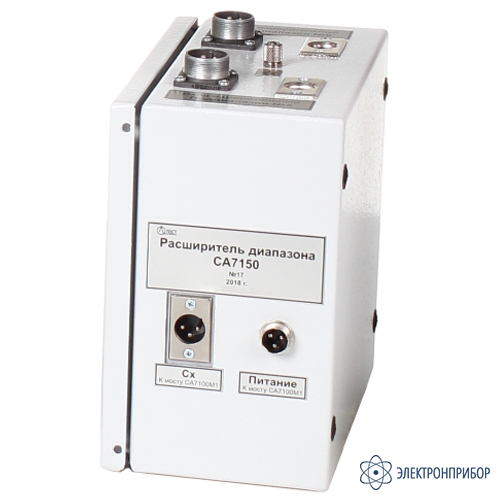

  • Расширитель диапазона СА7150 Расширитель диапазона СА7150

    Назначение расширителя диапазона СА7150:

    Расширитель диапазона СА7150 предназначен для увеличения диапазона измерения емкости мостами переменного тока высоковольтными автоматическими СА7100 или СА7100М1 за счет прецизионного масштабного преобразования тока в цепи объекта измерений.

    Особенности расширителя диапазона СА7150:

    • Измерение тангенса угла потерь, электрической емкости;
    • Четырехзажимная схема подключения к объекту измерения;
    • Сила тока в цепи объекта измерений до 50 А;
    • Уникальные метрологические характеристики;
    • Малые габариты и вес.

    Применение расширителя диапазона СА7150:

    СА7150 используется совместно с мостом переменного тока высоковольтным автоматическим СА7100:

    • Предприятиями, осуществляющими определение тангенса угла диэлектрических потерь кабелей согласно ГОСТ 12179-76;
    • Предприятиями, осуществляющими определение тангенса угла потерь высоковольтных конденсаторов большой емкости;
    • Организациями, осуществляющими измерение изоляции объектов большой емкости;
    • Организациями, осуществляющими метрологические исследования.

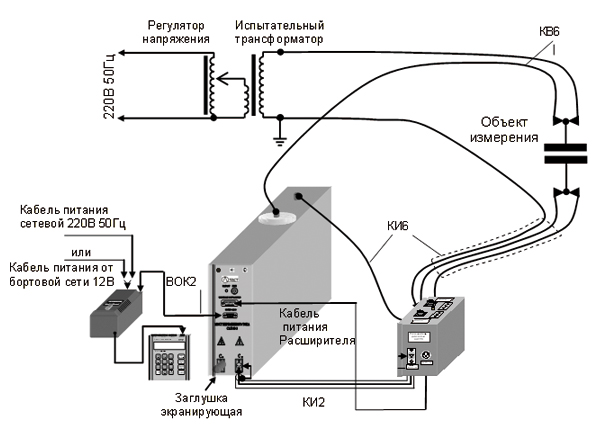

    Рис.1. Схема подключения моста СА7100 и расширителя СА7150 к объекту измерений

  • Технические характеристики расширителя диапазона СА7150:

    Параметр Значение
    В комплекте с мостом СА7100 В комплекте с мостом СА7100М1
    Диапазон измерения емкости 0… С0 · 1 000 000 0...С0 · 100 000
    Диапазон измерения тангенса угла диэлектрических потерь 0...1 0...1,1
    Пределы допускаемой погрешности при измерении емкости без учета погрешностей эталонного конденсатора, % ± 2·10-2  ± [5·10-3 + |tgδX - tgδ0|]
    Пределы допускаемой погрешности при измерении емкости при использовании встроенного эталонного конденсатора или внешнего, входящего в комплект моста, с учетом их погрешностей, % ± 5·10-2  ± [8·10-3 + |tgδX - tgδ0|]
    Пределы допускаемой погрешности при измерении тангенса угла потерь без учета погрешностей эталонного конденсатора ± (2·10-4 + 0,01·|tgδX|) ± [5·10-5 + 0,005·|tgδX - tgδ0|]
    Пределы допускаемой погрешности при измерении тангенса угла потерь при использовании встроенного эталонного конденсатора или внешнего, входящего в комплект моста, с учетом их погрешностей ± (2,5·10-4 + 0,01·|tgδX|)  ± [8·10-5 + 0,005·|tgδX - tgδ0|]
    Параметр Значение
    Общие характеристики
    Электропитание прибора от блока измерительного моста переменного тока высоковольтного автоматического СА7100 или СА7100М1
    Температура окружающего воздуха:
    - при работе с СА7100
    - при работе с СА7100М1
    -10...40 °C
    0... 40 °C
    Относительная влажность воздуха до 80 % при температуре 25 °С
    Размеры 130 × 200 × 200 мм
    Масса 4 кг

    Примечание:
    С0 — емкость эталонного конденсатора;
    tgδX и tgδ0 – тангенсы углов диэлектрических потерь объекта измерений и эталонного конденсатора.

  • Комплект поставки СА7150

    № Наименование Количество
    1 Расширитель диапазона СА7150 1
    2 Кабель измерительный расширителя СА7150 (КИ6) 1
    3 Кабель высоковольтный расширителя СА7150 (КВ6) 1
    4 Кабель питания расширителя СА7150 1

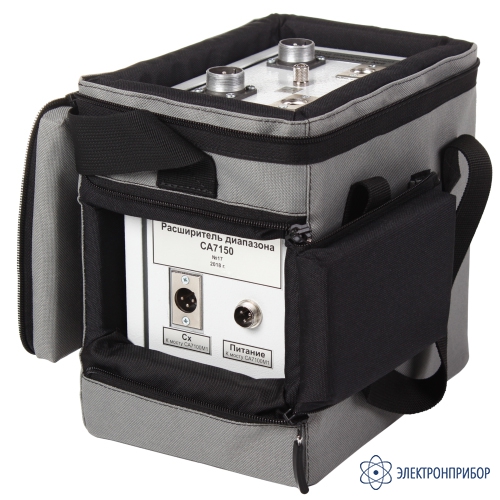

    5 Сумка 7150 1
    6 Сумка укладочная  1
    7 Паспорт 1
