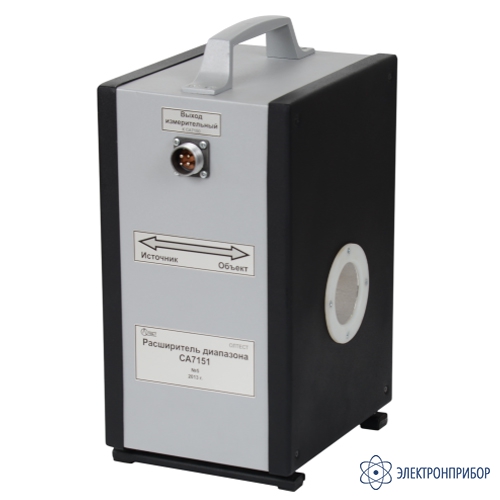

СА7151 — расширитель диапазона

Код товара: 33886

  • Назначение расширителя диапазона СА7151:

    Расширитель диапазона СА7151 предназначен для увеличения диапазона измерения емкости мостами переменного тока высоковольтными автоматическими СА7100 или СА7100М1 совместно с расширителем диапазона СА7150 за счет прецизионного масштабного преобразования тока в цепи объекта измерений.

    СА7151 используется совместно с мостом переменного тока высоковольтным автоматическим СА7100 и расширителем диапазона СА7150:

    • Предприятиями, осуществляющими определение тангенса угла диэлектрических потерь кабелей согласно ГОСТ 12179-76;
    • Предприятиями, осуществляющими определение тангенса угла потерь высоковольтных конденсаторов большой емкости;
    • Организациями, осуществляющими измерение изоляции объектов большой емкости;
    • Организациями, осуществляющими метрологические исследования.

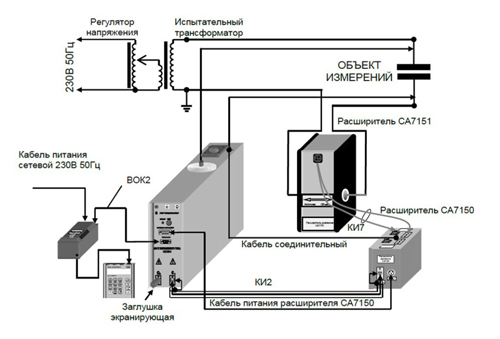

    Рис.1. Схема измерения

    Назначение расширителя диапазона СА7151:

    • Измерение тангенса угла потерь, электрической емкости;
    • Четырехзажимная схема подключения к объекту измерения;
    • Сила тока в цепи объекта измерений до 500 А;
    • Уникальные метрологические характеристики;
    • Малые габариты и вес.

  • Технические характеристики расширителя диапазона СА7150:

    Параметр Значение
    В комплекте с мостом СА7100 В комплекте с мостом СА7100М1
    Диапазон измерения емкости 0...С0 × 1·108 0...С0 × 1·107
    Диапазон измерения тангенса угла диэлектрических потерь 0...1 0...1,1
    Пределы допускаемой погрешности при измерении емкости без учета погрешностей эталонного конденсатора, % ± [2·10-2 + |tgδX - tgδ0|]  ± [5·10-3 + |tgδX - tgδ0|]
    Пределы допускаемой погрешности при измерении емкости при использовании встроенного эталонного конденсатора (из комплекта моста), % ± [5·10-2 + |tgδX - tgδ0|]  ± [8·10-3 + |tgδX - tgδ0|]
    Пределы допускаемой погрешности при измерении тангенса угла потерь без учета погрешностей эталонного конденсатора ± (2·10-4 + 0,01·|tgδX - tgδ0|)  ± [5·10-5 + 0,005·|tgδX - tgδ0|]
    Пределы допускаемой погрешности при измерении тангенса угла потерь при использовании встроенного эталонного конденсатора (из комплекта моста) ± (2,5·10-4 + 0,01·|tgδX - tgδ0|)  ± [8·10-5 + 0,005·|tgδX - tgδ0|]
    Параметр Значение
    Общие характеристики
    Температура окружающего воздуха:
    - при работе с СА7100
    - при работе с СА7100М1
    -10...40 °C
    0... 40 °C
    Относительная влажность воздуха до 80 % при температуре 25 °С
    Размеры 170 × 230 × 360 мм
    Масса 8,5 кг

    Примечание:
    С0 — емкость эталонного конденсатора;
    tgδX и tgδ0 – тангенсы углов диэлектрических потерь объекта измерений и эталонного конденсатора.

  • Комплект поставки СА7151

    № Наименование Количество
    1 Расширитель диапазона СА7151 1
