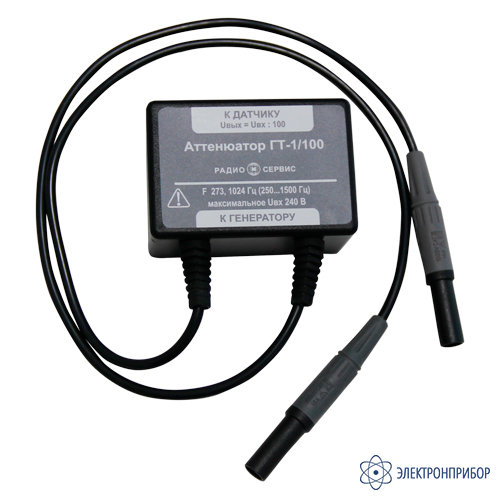

ГТ-1/100 — аттенюатор
Код товара: 81475-
-
Производитель
-
Артикул
137478
Назначение аттенюатора ГТ-1/100:
Аттенюатор ГТ-1/100 совместно с трассопоисковыми генераторами Сталкер предназначен для проверки датчиков контроля изоляции к трассопоисковым приемникам Сталкер, таких как А-рамка, ДКИ-Е, ДКИ-02.
Указания по эксплуатации аттенюатора ГТ-1/100:
Перед проведением работ по поиску мест повреждения изоляции, с применением датчиков контроля изоляции – А-рамка, ДКИ-Е, ДКИ-02, периодически рекомендуется проверять их работоспособность.

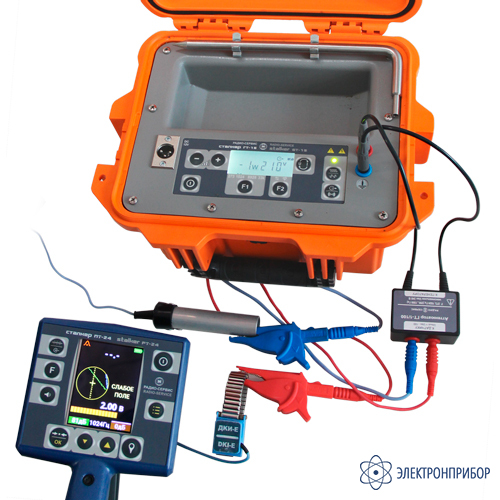

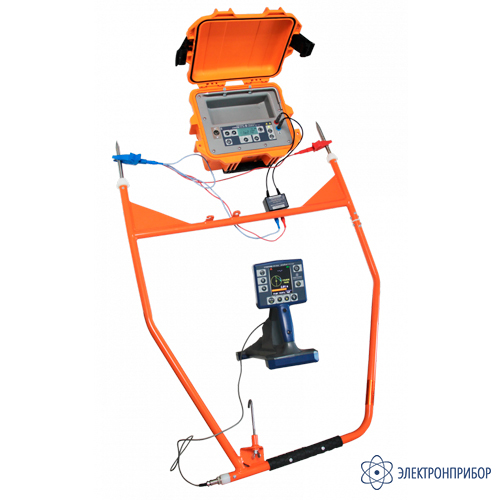

Для этого, подключите кабели аттенюатора к гнёздам «ВЫХОД» генератора. Кабели соединительные из комплекта генератора, подключите в гнёзда «К ДАТЧИКУ» аттенюатора, затем с помощью зажимов типа «крокодил» подключите их штырям проверяемых датчиков «А-рамка», ДКИ-02 или к контактам (браслету и держателю) датчика ДКИ-Е.
Подключите проверяемый датчик к приемнику, включите приемник в режиме «ТРАССА-ДАТЧИК» и установите на нем частоту 273 Гц или 1024 Гц.
Включите генератор, установите рабочую частоту, как на приемнике и мощность 10 Вт. Дождитесь согласования генератора и снимите показания с вольтметра генератора (U ген).
Датчик считается исправным, если показания приемника по шкале «ТРАССА» находятся в пределах U ген /100 ± 0,2 В, как правило показания должны быть от 1,8 до 2,3 В.
ВНИМАНИЕ! Запрещается подавать напряжение к выходным гнездам «К ДАТЧИКУ».
После проверки сначала выключите генератор, затем выключите приемник, далее отсоедините кабели от датчиков и аттенюатор от генератора.
-
-
Технические характеристики аттенюатора ГТ-1/100:
Параметр Значение Коэффициент деления входного напряжения от генератора 1:100 Максимально допустимое напряжение от генератора не более 240 В Рабочие частоты 273, 1024 Гц (250…1500 Гц) Входное сопротивление («К ГЕНЕРАТОРУ») не менее 200 кОм -
Комплект поставки ГТ-1/100
№ Наименование Количество 1 Аттенюатор ГТ-1/100 1 -
Совместимость с ГТ-1/100
