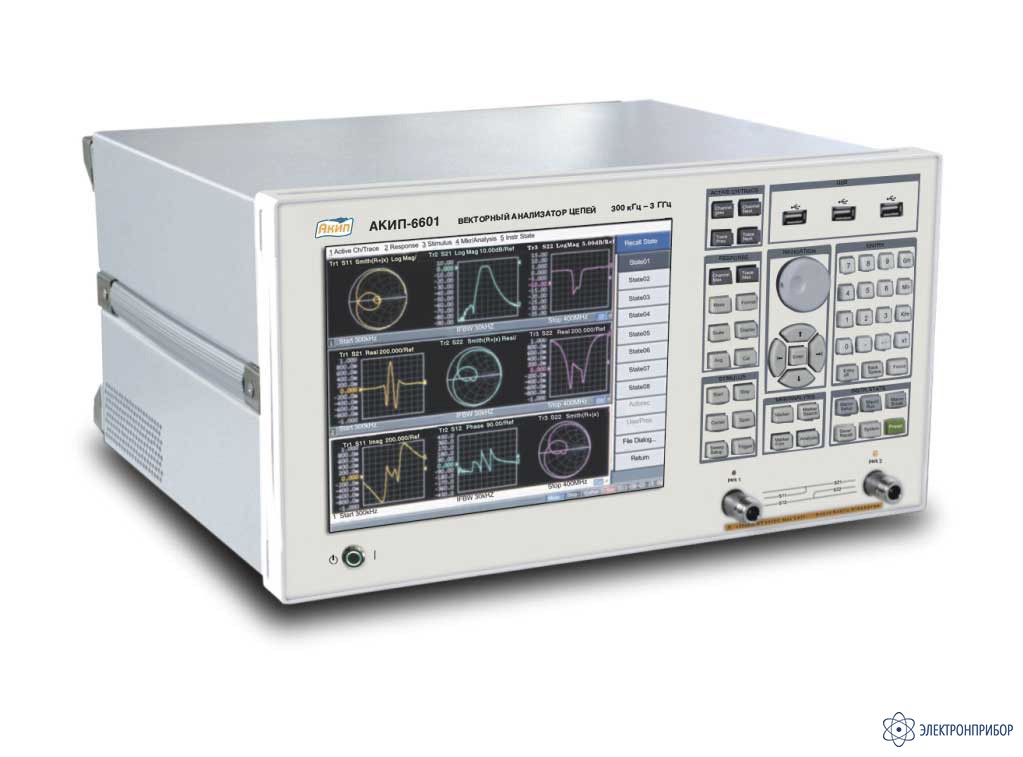

АКИП-6601 (базовая модель) — векторный анализатор цепей

Код товара: 37978
  • Является модификацией АКИП-6601

    • Гарантия

      1 год

    • Производитель

      АКИП

    Особенности векторного анализатора цепей АКИП-6601:

    • Рабочий диапазон частот 300 кГц – 3 ГГц.
    • Два измерительных порта.
    • Основные измеряемые параметры: S11, S21, S12, S22.
    • Входное сопротивление: стандартно - 50 Ом, вариант исполнения – 75 Ом.
    • Входной тракт - тип N.
    • Динамический диапазон: 110 дБ.
    • Диапазон регулирования выходной мощности -45 … +10 дБм.
    • Маркерные измерения и поиск по маркерам.
    • Автоматические измерения: вносимые потери, затухание, ослабление, АЧХ и др.
    • Испытание на предельное содержание.
    • Режимы калибровки: расширенная калибровка отклика или через порт расширения.
    • Цветной сенсорный ЖК-экран с диагональю 26,4 см.
    • Интерфейсы: GPIB (опция), USB, LAN, RS-232, PS/2, VGA.

  • Технические характеристики векторного анализатора цепей АКИП-6601:

    Параметр Значение
    Параметры генератора
    Диапазон частот 300 кГц ... 3 ГГц
    Разрешающая способность 1 Гц
    Погрешность установки частоты ±5*10-6
    Уровень выходного сигнала -45 ... +10 дБм (для тракта 75 Ом, выходной уровень при частоте свыше 2 ГГц не нормируется)
    Разрешение установки уровня 0,05 дБ
    Погрешность установки уровня ±0,8 дБ (при 0 дБм, 50 Ом)
    Линейность ±0,75 дБ (при –5 ... 10 дБм)
    Гармонические искажения 2, 3 порядка < –25 дБн (при уровне 5 дБм)
    Негармонические составляющие < –23 дБн (при уровне 5 дБм)
    Фазовые шумы -67 дБн/Гц при отстройке 10 кГц
    Параметры приемника
    Максимальный входной уровень + 10 дБм (при частоте 300 кГц ... 3 ГГц)
    Защита входа + 20 дБм, + 30 Впост(при частоте 300 кГц ... 3 ГГц) )
    Динамический диапазон

    90 дБ (ПЧ 3 кГц, диапазон частот 1 МГц ... 3 ГГц)
    110 дБ (ПЧ 10 Гц, диапазон частот 1 МГц ... 3 ГГц)
    Общие данные генератора
    Вход/Выход ОГ 10 МГц, синус, 0 дБм
    Измерительные каналы 2 канала, до 4-х окон одновременно можно вывести на экран, до 4-х трас может быть выведено в каждом окне
    Измеряемые параметры Фаза, задержка, полярные координаты, КСВ, диаграмма Смита, импеданс
    Режимы сканирования Линейный, логарифмический, сегментированный, измерение мощности
    Режимы запуска Непрерывный, однократный, удержание
    Интерфейсы USB, LAN, RS-232, PS/2, VGA, GPIB
    Питание 100 ... 240 В, 50/60 Гц, Автовыбор
    Габаритные размеры 426 х 395 х 225 мм
    Масса (не более), кг 15
    Условия эксплуатации 5 ... 40°С, относ. влажность до 80% (до 30°С)
    Общие данные приемника
    Питание 1 5 0 ... 2 3 0 В, 50/6 0 Гц, автовыбор
    Потребляемая мощность 350 ВА – в режиме работы
    Габаритные размеры 426 х 395 х 225 мм
    Масса (не более), кг 15
    Условия эксплуатации 5 ... 40 ° С, относ. влажность до 80% (до 30 ° С)
    Комплект поставки Руководство по эксплуатации, Кабель питания.

  • Комплект поставки АКИП-6601 (базовая модель)

    № Наименование Количество
    1 Векторный анализатор цепей АКИП-6601 1
    2 Кабель питания 1
    3 Руководство по эксплуатации 1
