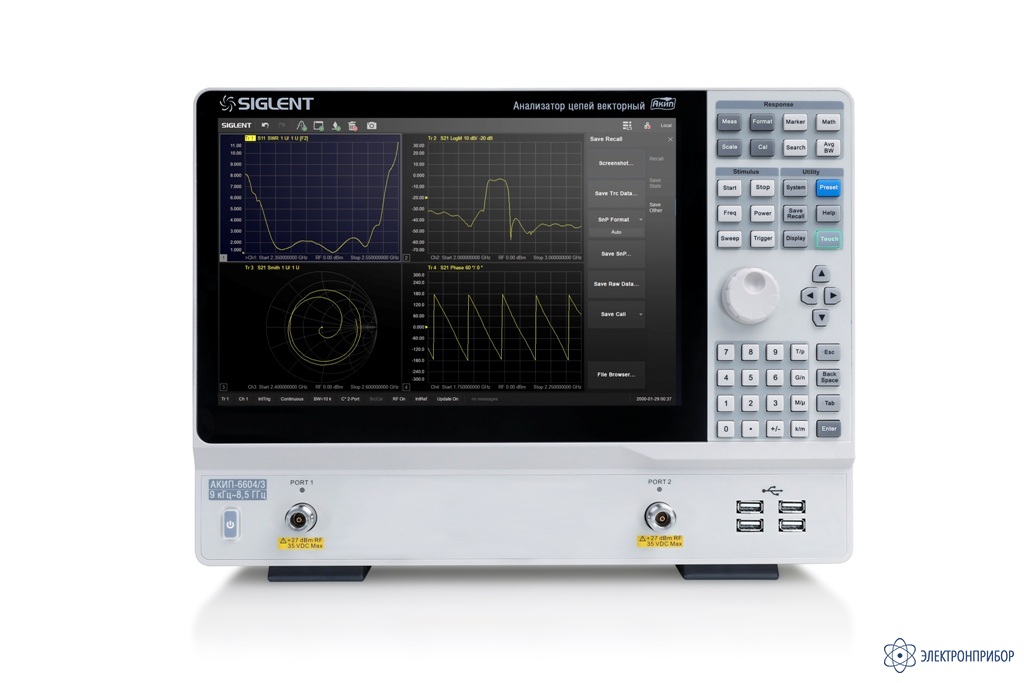

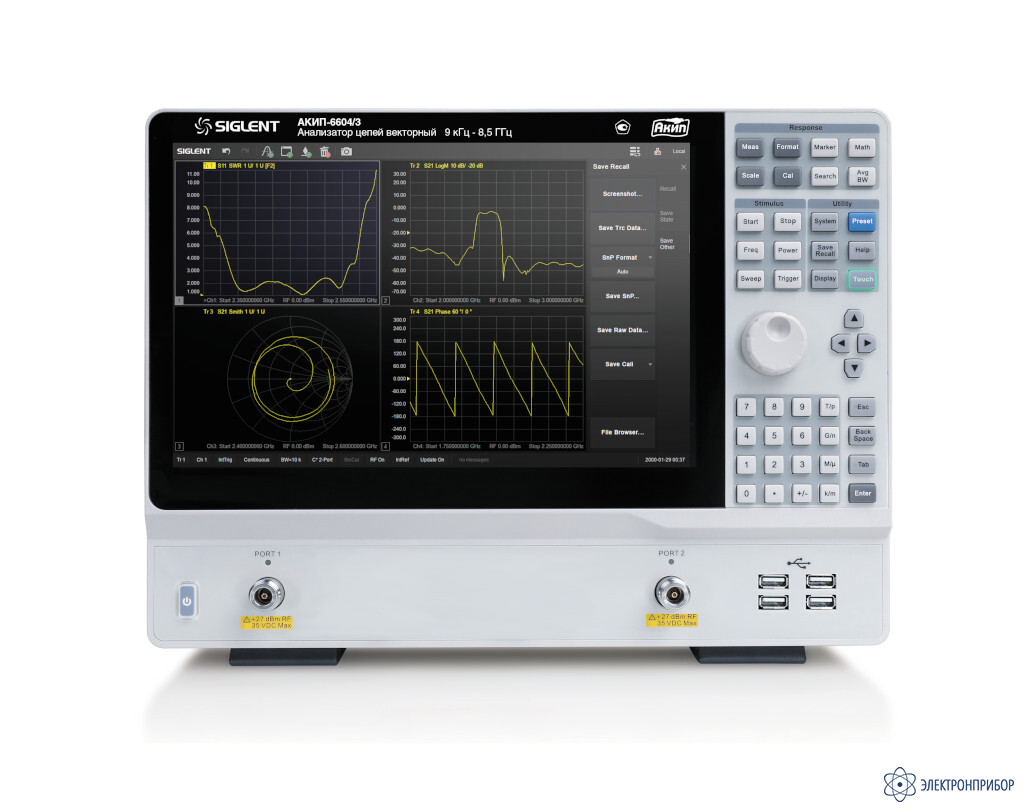

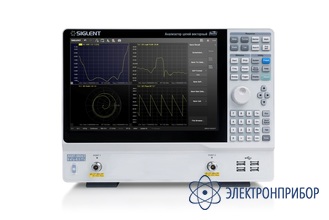

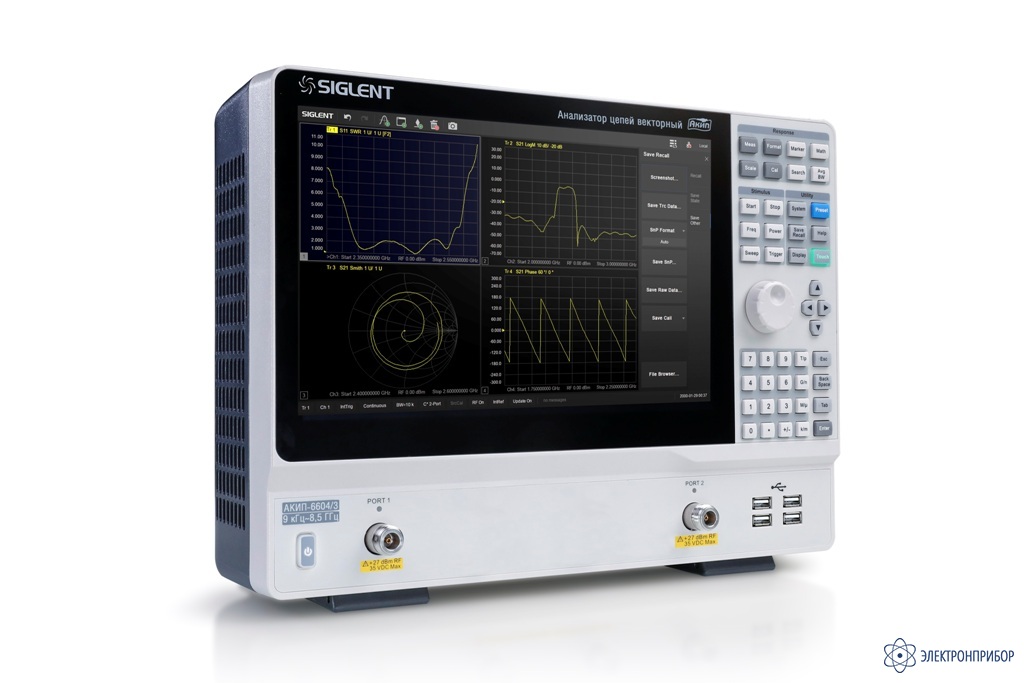

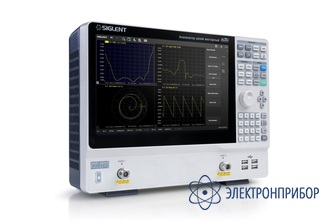

АКИП-6604/3 — анализатор цепей векторный

Код товара: 61211
  • 88223-23

    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      88223-23 до 13.02.2028

    • Производитель

      АКИП

    Особенности векторного анализатора цепей АКИП-6604/3:

    • Рабочий диапазон частот: 9 кГц … 8,5 ГГц;
    • Двухпортовый анализ;
    • Полоса фильтра ПЧ (IFBW): 10 Гц … 3 МГц;
    • Диапазон установки выходного уровня: - 55 дБм … 10 дБм;
    • Разрешение: 1 Гц, 0,05 дБ;
    • Динамический диапазон: 125 дБ (полоса ПЧ = 10 Гц);
    • Различные виды калибровки: простая, расширенная, полная (от одного до четырех портов), TRL-калибровка
    • Измеряемые параметры: параметры рассеяния (S-параметры), дифференциальные измерения, измерения приемника, анализ параметров во временной области (опция), параметры пульсаций, импеданс, добавление или удаление кабелей и испытательных приспособлений, TDR рефлектометр (Опция);
    • Поддержка инжекторов питания (Bias-Tees);
    • Сенсорный экран, диагональ экрана 30,7 см (разрешение 1280x800);
    • Интерфейсы: USB, LAN, GPIB (Опция);
    • Дистанционное управление: SCPI/Labview/IVI на базе USBTMC/VXI-11/Socket/Telnet/WebServer;
    • Видео выход (HDMI).

  • Технические характеристики векторного анализатора цепей АКИП-6604/3:

    Параметр АКИП-6604/1; АКИП-6604/2 АКИП-6604/3; АКИП-6604/4
    Ключевые спецификации
    Диапазон частот 9 кГц … 4,5 ГГц 9 кГц … 8,5 ГГц
    Число портов 2 - АКИП-6604/1 , АКИП-6604/3
    4 - АКИП-6604/2 , АКИП-6604/4
    Разрешение 1 Гц, 0,05 дБ
    Полоса фильтра ПЧ (IFBW) 10 Гц … 3 МГц
    Диапазон установки выходного уровня - 55 дБм … 10 дБм
    Динамический диапазон 90 дБ (ПЧ 10 Гц, диапазон частот 9 кГц … 30 кГц)
    98 дБ (ПЧ 10 Гц, диапазон частот >30 кГц … 100 кГц)
    115 дБ (ПЧ 10 Гц, диапазон частот >100 кГц … 30 МГц)
    125 дБ (ПЧ 10 Гц, диапазон частот >30 МГц … 7,7 ГГц)
    120 дБ (ПЧ 10 Гц, диапазон частот >7,7 ГГц … 8 ГГц)
    117 дБ (ПЧ 10 Гц, диапазон частот >8 ГГц … 8,5 ГГц)
    Выходные характеристики измерительного порта (Источник)
    Выходная частота
    Частотный диапазон АКИП-6604/1, АКИП-6604/2 - 9 кГц … 4,5 ГГц
    АКИП-6604/3, АКИП-6604/4 - 9 кГц … 8,5 ГГц
    Разрешение 1 Гц
    Погрешность незатухающих колебаний Стандартное исполнение: ±1*10-6 (23 ± 3°C)
    Опция SNA5000-HPR: ±1*10-7 (23 ± 3°C)
    Стабильность источника Стандартное исполнение: ±1*10-6 (0 … 40°C) ±0,5*10-6 /год
    Опция SNA5000-HPR: ±1*10-9 (0 … 40°C) ±5*10-8 /год
    Выходная мощность
    Номинальная мощность 0 дБм
    Погрешность установки ±1,5 дБ (при 0 дБм)
    Диапазон 9 кГц … 30 кГц -55 дБм … 0 дБм
    >30 кГц … 100 кГц -55 дБм … 5 дБм
    >100 кГц … 5 ГГц -55 дБм … 10 дБм
    >5 ГГц … 7,7 ГГц -55 дБм … 8 дБм
    >7,7 ГГц … 8 ГГц -55 дБм … 5 дБм
    >8 ГГц … 8,5 ГГц -55 дБм … 2 дБм
    Максимальная сглаженная мощность 9 кГц … 30 кГц 0 дБм
    >30 кГц … 100 кГц 5 дБм
    >100 кГц … 5 ГГц 10 дБм
    >5 ГГц … 7,7 ГГц 8 дБм
    >7,7 ГГц … 8 ГГц 5 дБм
    >8 ГГц … 8,5 ГГц 2 дБм
    Разрешение 0,05 дБ
    Диапазон свипирования мощности 9 кГц … 30 кГц -55 дБм … 0 дБм
    >30 кГц … 100 кГц -55 дБм … 5 дБм
    >100 кГц … 5 ГГц -55 дБм … 10 дБм
    >5 ГГц … 7,7 ГГц -55 дБм … 8 дБм
    >7,7 ГГц … 8 ГГц -55 дБм … 5 дБм
    >8 ГГц … 8,5 ГГц -55 дБм … 2 дБм
    Уровень линейности 9 кГц … 30 кГц ±0,5 дБ (-20 дБм … 0 дБм)
    >30 кГц … 100 кГц ±0,5 дБ (-20 дБм … 5 дБм)
    >100 кГц … 5 ГГц ±0,5 дБ (-20 дБм … 10 дБм)
    >5 ГГц … 7,7 ГГц ±0,5 дБ (-20 дБм … 8 дБм)
    >7,7 ГГц … 8 ГГц ±0,5 дБ (-20 дБм … 5 дБм)
    >8 ГГц … 8,5 ГГц ±0,5 дБ (-20 дБм … 2 дБм)
    Частота выходного сигнала измерительного порта
    Гармоники (2-я и 3-я) (при 0 дБм) 9 кГц … 100 кГц < -20 дБн
    >100 кГц … 8,5 ГГц < -28 дБн
    Негармонические колебания (при 0 дБм) < -30 дБн
    Вход измерительного порта
    Входная мощность
    Максимальная входная мощность +10 дБм
    Защита входа +27 дБм (ВЧ) или 35 В (постоянный ток)
    Уровень собственных шумов 9 кГц … 100 кГц -100 дБм/Гц
    >100 кГц … 30 МГц -115 дБм/Гц
    >30 МГц … 8,5 ГГц -125 дБм/Гц
    Уровень компрессии (вход +10 дБм) Амплитуда: 9 кГц … 8,5 ГГц 0,09 дБ
    Фаза: 9 кГц … 8,5 ГГц 0,36°
    Перекрестные потери 9 кГц … 100 кГц -100 дБ
    >100 кГц … 10 МГц -110 дБ
    >10 МГц … 8,5 ГГц -120 дБ
    Шум кривой (при установленной максимальной выходной мощности)
    Амплитуда Передача:
    9 кГц … 50 кГц (полоса ПЧ 1 кГц) 0,003 дБ скз
    >50 кГц … 1 МГц (полоса ПЧ 1 кГц) 0,003 дБ скз
    >1 МГц … 8,5 кГц (полоса ПЧ 10 кГц) 0,004 дБ скз
    Отражение:
    9 кГц … 50 кГц (полоса ПЧ 1 кГц) 0,003 дБ скз
    >50 кГц … 1 МГц (полоса ПЧ 1 кГц) 0,003 дБ скз
    >1 МГц … 8,5 кГц (полоса ПЧ 10 кГц) 0,004 дБ скз
    Фаза Передача:
    9 кГц … 50 кГц (полоса ПЧ 1 кГц) 0,035° скз
    >50 кГц … 1 МГц (полоса ПЧ 1 кГц) 0,03° скз
    >1 МГц … 8,5 кГц (полоса ПЧ 10 кГц) 0,05° скз
    Отражение:
    9 кГц … 50 кГц (полоса ПЧ 1 кГц) 0,03° скз
    >50 кГц … 1 МГц (полоса ПЧ 1 кГц) 0,035° скз
    >1 МГц … 8,5 кГц (полоса ПЧ 10 кГц) 0,05° скз
    Стабильность
    Амплитуда 9 кГц … 3 ГГц ± 0,005 дБ/°C
    3 ГГц … 8,5 ГГц ± 0,014 дБ/°C
    Фаза 9 кГц … 3 ГГц ± 0,1 °/°C
    3 ГГц … 8,5 ГГц ± 0,3 °/°C
    Динамическая погрешность (относительно опорного уровня входной мощности -10 дбм)
    Амплитуда 10 дБм ± 0,1 дБ
    -30 дБм ± 0,05 дБ
    -100 дБм ± 2 дБ
    Фаза 10 дБм ± 2°
    -30 дБм ± 0,2°
    -100 дБм ± 10,38°
    Время развертки
    - Точки / 201 / 401 / 1601 / 6401
    Старт: 100 кГц Без коррекции / 15 мс / 17 мс / 35 мс / 141 мс
    Стоп: 8,5 ГГц 2-порт / 30 мс / 34 мс / 70 мс / 282 мс
    Полоса ПЧ: 500 кГц 4-порт / 60 мс / 68 мс / 140 мс / 564 мс
    - Точки / 201 / 401 / 1601 / 6401
    Старт: 100 кГц Без коррекции / 17 мс / 20 мс / 46 мс / 185 мс
    Стоп: 8,5 ГГц 2-порт / 34 мс / 40 мс / 92 мс / 370 мс
    Полоса ПЧ: 100 кГц 4-порт / 68 мс / 80 мс / 184 мс / 740 мс
    - Точки / 201 / 401 / 1601 / 6401
    Старт: 100 кГц Без коррекции / 33 мс / 52 мс / 175 мс / 698 мс
    Стоп: 8,5 ГГц 2-порт / 66 мс / 104 мс / 350 мс / 1396 мс
    Полоса ПЧ: 10 кГц 4-порт / 132 мс / 208 мс / 700 мс / 2792 мс
    - Точки / 201 / 401 / 1601 / 6401
    Старт: 100 кГц Без коррекции / 193 мс / 372 мс / 1452 мс / 5806 мс
    Стоп: 8,5 ГГц 2-порт / 386 мс / 744 мс / 2904 мс / 11612 мс
    Полоса ПЧ: 1 кГц 4-порт / 772 мс / 1488 мс / 5808 мс / 23224 мс
    Передняя панель
    Измерительные порты N-тип, 50 Ом. Защита входа: +27 дБм (ВЧ) или 35 В (постоянный ток)

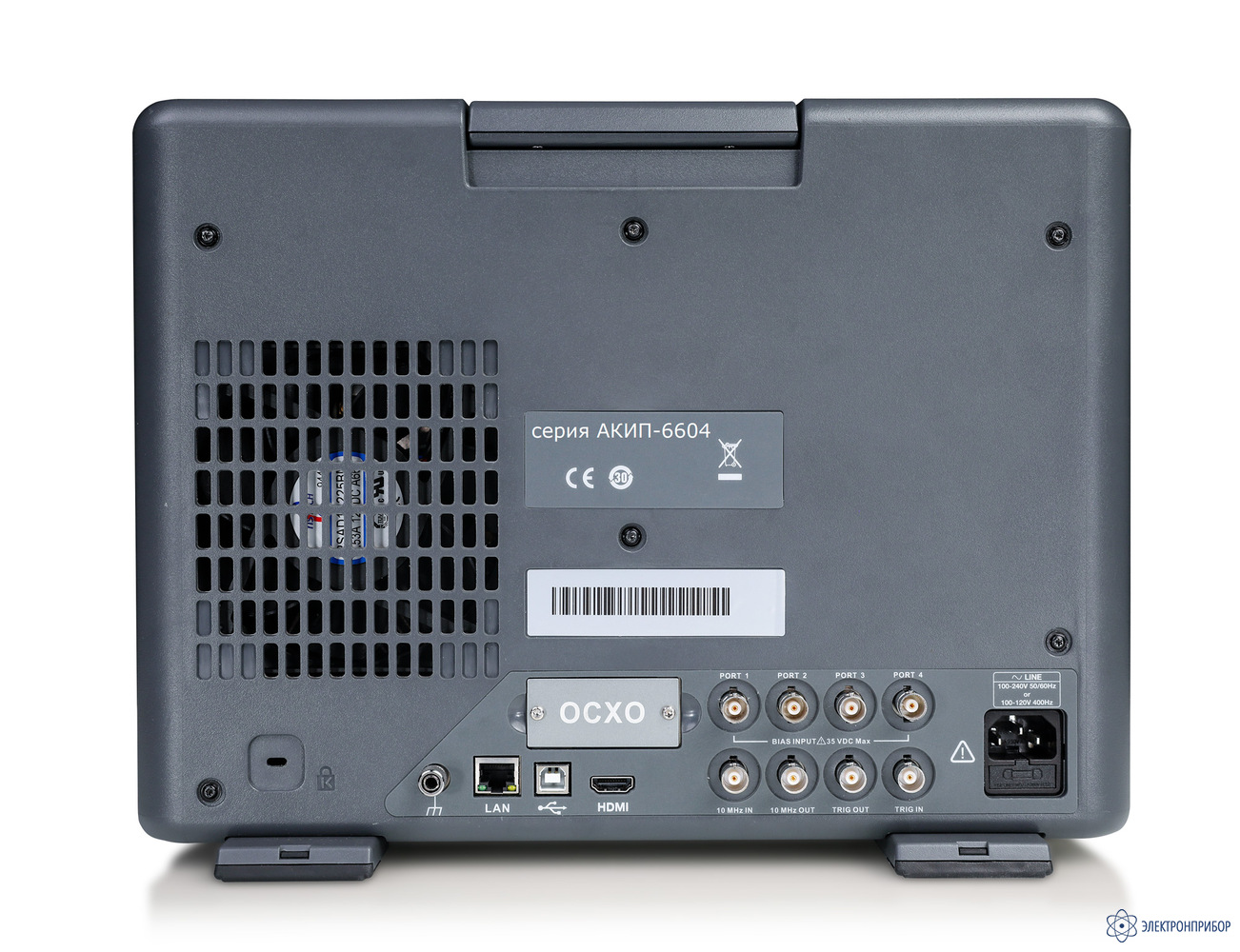

    Задняя панель
    Вход синхросигнала BNC-тип, 5 В TTL
    Выход синхросигнала BNC-тип, максимальный ток 20 мА, 3,3 В TTL
    Вход внешнего опорного сигнала BNC-тип, 50 Ом
    10 МГц ±10 ppm
    -3 дБм … 10 дБм
    Выход опорного сигнала BNC-тип, 50 Ом, синусоидальная форма
    10 МГц ±5 ppm
    0 дБм ± 3 дБ
    Вход сигнала смещения BNC-тип
    Максимальное напряжение: ± 35 В (постоянный ток)
    Максимальный ток: ± 300 мА
    Защита входа: 500 мА
    Общие данные
    Интерфейс USB (USBTMC), LAN
    Видео выход HDMI
    Экран Цветной сенсорный ЖК, диагональ 30,7 см, разрешение 1280x800
    Питание 100 … 240 В, 50/60 Гц
    100 … 120 В, 400 Гц
    Потребляемая мощность 50 Вт - АКИП-6604/1, АКИП-6604/3
    70 Вт - АКИП-6604/2, АКИП-6604/4
    Габаритные размеры 378 х 284 х 126 мм
    Масса (не более) 5,5 кг - АКИП-6604/1, АКИП-6604/3
    7,4 кг - АКИП-6604/2, АКИП-6604/4
    Условия эксплуатации 0 … 40 °С, относительной влажность до 85%
