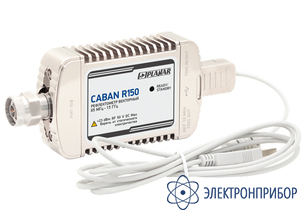

CABAN R150 — рефлектометр векторный

Код товара: 76260
  • 89949-23

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      89949-23 до 08.09.2028

    Описание рефлектометра векторного CABAN R150:

    Рефлектометр векторный (векторный анализатор цепей) CABAN R150 предназначен для измерения модуля и фазы коэффициента отражения, потерь в кабеле, в диапазоне рабочих частот от 85 МГц до 15 ГГц. Рефлектометр векторный CABAN R150 обеспечивает производительность лабораторного уровня в портативном устройстве. Данный рефлектометр может быть подключен непосредственно к измеряемому устройству без необходимости в измерительном СВЧ кабеле, что устраняет погрешности измерений. В результате обеспечивается высокая надежность работы и стабильность калибровки.

    Стандартная конфигурация рефлектометра векторного:

    • CABAN R150-02: тип N, вилка.

    Другие разъемы доступны по специальному заказу:

    • CABAN R150-01: тип N, розетка;
    • CABAN R150-11: тип 3,5 мм, розетка;
    • CABAN R150-12: тип 3,5 мм, вилка.

    Благодаря своей точности измерений, сверхкомпактному размеру и отсутствию измерительного СВЧ кабеля, рефлектометр векторный CABAN R150 может использоваться для настройки оборудования в полевых условиях, а также в лабораторных и производственных испытаниях в самых разных отраслях промышленности, включая разработку и производство различных аппаратных компонентов IoT (Интернета вещей), в материаловедении, в медицине, в аэрокосмической отрасли и т.д. Если Вы хотите проконсультироваться с нашими инженерами по поводу применения рефлектометра векторного CABAN R150 в Вашем проекте, пожалуйста, воспользуйтесь формой «Задать вопрос».

    Рефлектометр векторный CABAN R150 включает в себя радиочастотный измерительный модуль и поставляется вместе с программным обеспечением RVNA, совместимым с операционной системой Windows. По дополнительному запросу предоставляется ПО прибора для работы с ОС Linux. Программное обеспечение можно установить на компьютере, ноутбуке, планшете, который, в свою очередь, подключается к рефлектометру через интерфейс USB.

    Особенности рефлектометра векторного CABAN R150:

    • диапазон рабочих частот: от 85 МГц до 15 ГГц;
    • измеряемые параметры: S11, потери в кабеле;
    • импеданс: 50 Ом;
    • количество портов: 1;
    • динамический диапазон измерений: 115 дБ (до 5 ГГц) / 90 дБ (от 5 ГГц);
    • время измерения на одной частоте: 170 мкс;
    • выходная мощность: -25; 0 дБ/мВт;
    • измерение S11;
    • подключение к устройствам без измерительного кабеля;
    • малогабаритный и легкий.

  • Технические характеристики рефлектометра векторного CABAN R150:

    Параметр Значение
    Диапазон рабочих частот от 85 МГц до 15 ГГц
    Количество измерительных портов 1
    Тип соединителей измерительных портов CABAN R150-01: тип N, розетка
    CABAN R150-02: тип N, вилка
    CABAN R150-11: тип 3,5 мм, розетка
    CABAN R150-12: тип 3,5 мм, вилка
    Волновое сопротивление измерительных портов, Ом 50
    Измеряемые параметры S11, потери в кабеле
    Выходная мощность, дБм -25; 0 дБ/мВт
    Динамический диапазон*, не менее, дБ 115 дБ (до 5 ГГц) / 90 дБ (от 5 ГГц)
    Количество точек измерения за сканирование от 2 до 100 001
    Минимальное время измерения на одной частоте, мкс 170
    Минимальный шаг установки частоты, Гц 25
    Полоса измерительного фильтра (с коэффициентом 1/3), Гц от 10 до 300 000
    Питание от интерфейса USB
    Диапазон рабочих температур окружающей среды, °С от -10 до +50
    Габаритные размеры (Д×Ш×В), мм, не более CABAN R150-01, CABAN R150-02: 159х65х28
    CABAN R150-11, CABAN R150-12: 154x65x28
    Масса, кг, не более 0,4

    Примечание:
    * при полосе пропускания фильтра промежуточной частоты 100 Гц.

  • Комплект поставки CABAN R150

    № Наименование Количество
    1 Рефлектометр векторный CABAN R150 в выбранном исполнении 1
    2 Кабель USB 1
    3 USB flash накопитель, содержащий программное обеспечение, руководство по эксплуатации и методику поверки 1
    4 Формуляр 1
