CABAN-R54, CABANR54

Анализаторы цепей, измерители КСВН и комплексного коэффициента передачи и отражения

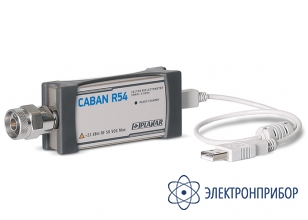

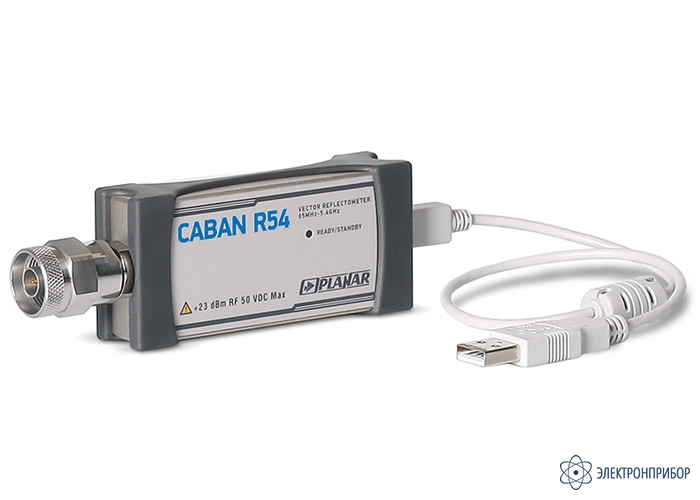

CABAN R54 — рефлектометр векторный

Код товара: 64491
  • 57695-14

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      57695-14 до 16.05.2024

    • Артикул

      R0345

    Сертификаты

    Описание рефлектометра векторного CABAN R54:

    Векторные рефлектометры серии CABAN - однопортовые векторные анализаторы цепей, приборы для измерения модуля и фазы коэффициента отражения, потерь в кабеле.

    Рефлектометры серии CABAN работают под управлением внешнего компьютера. Питание и связь с компьютером осуществляются через интерфейс USB. Программное обеспечение позволяет использовать векторные рефлектометры как с персональными компьютерами, так и планшетами.

    Прибор поставляется с ПО, предназначенным для работы ОС Windows. По запросу предоставляется ПО прибора для работы с ОС Linux.


    Легкий и компактный рефлектометр можно эксплуатировать как в полевых условиях, так и в условиях промышленного производства и лабораторий, в составе автоматизированных измерительных стендов. Рефлектометры поддерживают дистанционное управление по протоколам COM, TCP/IP Socket.

    Векторные рефлектометры CABAN возможно непосредственно подключать к измеряемому устройству без использования измерительного СВЧ кабеля. Это повышает точность измерений, удешевляет эксплуатацию прибора и позволяет экономить время на процедуре калибровки, которую можно выполнять реже и в удобных условиях.

    Поддерживается возможность использования двух рефлектометров, подключенных к одному USB контроллеру для измерения S11, |S21|, |S12|, S22 параметров.

  • Технические характеристики рефлектометра векторного CABAN R54:

    Параметр Значение
    CABAN R54 CABAN R60 CABAN R140 CABAN R180
    Диапазон рабочих частот от 85 МГц до 4,8 ГГц (5,4 ГГц типичное) от 1 МГц до 6 ГГц от 85 МГц до 14 ГГц от 1 МГц до 18 ГГц
    Динамический диапазон не менее 97 дБ 109 дБ 107 дБ (<4,8 ГГц)/
    74 дБ (>4,8 ГГц)    		 110 дБ (<6 ГГц)/
    94 дБ (>6 ГГц)
    Выходная мощность -30; -10 дБм от -40 до 0 дБ/мВт -35; 0 дБ/мВт (<4,8ГГц)/
    -10 дБ/мВт (>4,8ГГц)    		 -15 до 0 дБ/мВт
    Минимальный шаг установки частоты 10 Гц 20 Гц 25 Гц 50 Гц
    Время измерения на одной частоте 200 мкс 100 мкс 200 мкс 100 мкс
    Импеданс 50 Ом
    Число портов 1, тип N, вилка*
    Измеряемые параметры S11
    потери в кабеле
    S11, |S21|, |S12|, S22 (при использовании 2-х рефлектометров)
    Питание от интерфейса USB от интерфейса USB (требуется внешний источник питания)
    Диапазон рабочих температур от -10 °С до +50 °С
    Размеры 120х43х23 мм 161х65х28 мм 127х62х30 мм 126х97х36 мм
    Вес 0,25 кг 0,35 кг 0,3 кг 0,5 кг

    * - тип порта для CABAN R180 определяется при заказе.

  • Комплект поставки CABAN R54

    № Наименование Количество
    1 Рефлектометр векторный CABAN R54 1
    2 Кабель USB 1
    3 Источник питания 1
    4 Программное обеспечение 1
    5 Руководство по эксплуатации 1
    6 Методика поверки 1
    7 Формуляр 1
