Х5-58

Анализаторы цепей, измерители КСВН и комплексного коэффициента передачи и отражения

Х5-58 — измеритель шумовых параметров

Код товара: 52512

    Назначение измерителя шумовых параметров Х5-58:

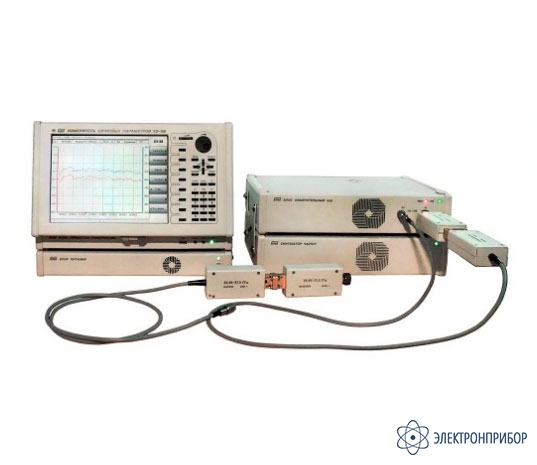

    Предназначен для измерения скалярных параметров СВЧ четырехполюсников в диапазоне 17.44 ÷ 37.5 ГГц. Представляет собой автоматизированную измерительную систему, состоящую из управляющего компьютера (IBM совместимого, для жестких условий эксплуатации), системного источника питания с аккумуляторным резервированием, синтезатора частоты, измерительного модуля и внешних СВЧ узлов.

    Предлагаемый к поставке товар по своему качеству, техническим характеристикам, в том числе тактико-техническим характеристикам, безопасности, функциональным характеристикам (потребительским свойствам) и иным требованиям, предъявляемым Заказчиком к Товару, соответствует требованиям государственного контракта (Приложение №1 к документации об открытом аукционе в электронной форме), нормативно-технической документации на Товар, ГОСТ, ТУ

    Предлагаемый к поставке товар новый, не восстановленный и не собранный из восстановленных компонентов, ранее не эксплуатируемый, соответствует требованиям безопасности, не имеет повреждений (дефектов), соответствует по качеству и комплектности нормативной и технической документации, в соответствии с которой он изготовлен. Предлагаемый к поставке товар работоспособный и обеспечивает предусмотренную производителем функциональность.

    Прибор внесен в Государственный реестр средств измерений (СИ), имеет действующий сертификат об утверждении типа СИ и поставляется с действующим свидетельством о поверке.

  • Технические характеристики измерителя шумовых параметров Х5-58:

    Параметр Значение
    Панорамное измерение шумов в диапазоне частот 17,44 ÷ 37,5 ГГц: в волноводных измерительных СВЧ трактах 11х5,5 мм и 7,2х3,4 мм.
    Точность установки и поддержания частоты гетеродина 0.3 * 10-8 * Fx за год и менее 0,5 * 10-8 за сутки от установленной частоты (Fx – установленная частота)
    Комплект малошумящих усилителей обеспечивает измерение коэффициента шума СВЧ устройств в диапазоне значений от 0 до 30 дБ с погрешностью не хуже ± 0,11 дБ
    Измерение коэффициентов передачи СВЧ устройств в диапазоне 0 ÷ 60 дБ ± 0.2 дБ и 0 ÷ 40 дБ ± 0.14 дБ
    Уровень собственного коэффициента шума прибора ≤ 9 дБ
    КСВН генератора шума от 17,44 до 25,95 ГГц ≤ 1.35; от 25,95 до 37,5 ГГц ≤ 1.45
    Многоуровневый алгоритм самодиагностики ускоряет процесс технического обслуживания Есть
    Скоростной USB интерфейс управляет системой в ОС Windows 7 Есть
    По прочности к воздействию климатических факторов соответствует ГОСТ РВ 20.39.304 (группа 1,1) с пределами рабочих температур от 0ºС до 40ºС, относительной влажности 90% (при 30ºС). Диапазон предельных температур от минус 50ºС до 50ºС. Диапазон предельных температур для блока обработки информации, включая предельные температуры при хранении и транспортировании, от минус 40ºС до 50ºС

  • Комплект поставки Х5-58

    № Наименование Количество
    1 Измеритель шумовых параметров Х5-58 1
