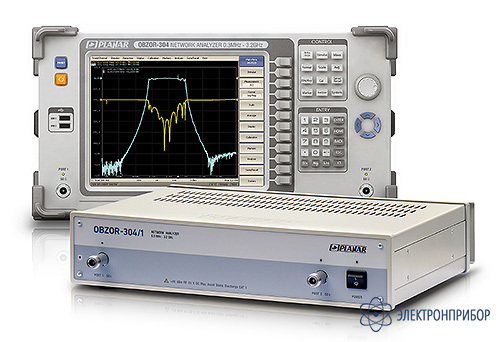

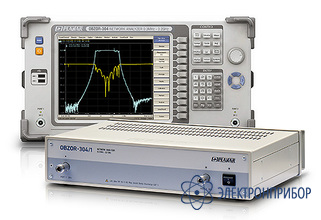

Обзор-304/1 — измеритель комплексных коэффициентов передачи и отражения
Код товара: 23744-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
37556-08 до 23.05.2024
-
Артикул
R0301
Особенности измерителя Обзор-304/1:
- Рабочий диапазон частот 0,3 МГц … 3,2 ГГц;
- Измерение S-параметров радиотехнических устройств: комплексного коэффициента передачи и отражения;
- Основной тракт 50 Ом (тип N), дополнительно возможны измерения в любых коаксиальных трактах при использовании соответствующих переходов и калибровочных мер;
- Высокая точность измерений при использовании коррекции систематических погрешностей;
- Опции - калибровочные меры, адаптеры-переходы, меры для поверки;
- Измерение коэффициента передачи систем с переносом частоты;
- Управление и получение результатов измерения на внешнем компьютере;
- Программное обеспечение совместимо с ОС Win;
- Малые массо-габаритные параметры.
-
-
Технические характеристики измерителя Обзор-304/1:
Параметр Значения Параметры генератора Диапазон частот 0,3 МГц ... 3,2 ГГц Разрешающая способность установки частоты 0,001 Гц Погрешность установки частоты ±5х10-6 Уровень выходного сигнала -45 ... +120 дБмВт Погрешность установи уровня ±1 дБ Время перестройки (измерения на одной частоте) 100 мкс Параметры приемника Полоса фильтра 1 Гц ... 30 кГц Уровень шума не более - 125 дБмВт при фильтре 10 Гц Максимальный уровень входной мощности + 25 дБмВт СКО развертки не более 0,001 дБ при фильтре 3 кГц Погрешность Относительная погрешность измерения коэффициента отражения ±(2,5...50)% в диапазоне коэффициентов отражений 0,015...1 Абсолютная погрешность измерения фазы коэффициента отражения ±(2...22)0 в зависимости от модуля КСВН Абсолютная погрешность измерения модуля и фазы коэффициента передачи ±(0,1...1) дБ в диапазоне -90 ...+15 дБмВт
=(1...6)0Общие данные Интерфейс USB, опции - LAN, КОП Возможности ПО 4 окна индикации, декартовы и полярные координаты, диаграмма Вольперта - Смита, маркеры Габаритные размеры 275 х 415 х 97 мм -
Комплект поставки Обзор-304/1
№ Наименование Количество 1. Блок измерительный 1 2. Кабель питания 1 3. Программное обеспечение 1 4. Руководство по эксплуатации 1 -
Дополнительная комплектация Обзор-304/1
-
АСМ2509, автоматический калибровочный модуль
Цена по запросу
Выбрать исполнение
4 варианта исполнения -
АСМ2520, автоматический калибровочный модуль
Цена по запросу
Выбрать исполнение
4 варианта исполнения -
АСМ4509, автоматический калибровочный модуль
Цена по запросу
Выбрать исполнение
4 варианта исполнения -
ВКМ, встроенный автоматический калибровочный модуль
Цена по запросу
Выбрать исполнение
4 варианта исполнения -
АСМ4520, автоматический калибровочный модуль
Цена по запросу
Выбрать исполнение
4 варианта исполнения -
АСМ4000Т, автоматический калибровочный модуль
Цена по запросу
Выбрать исполнение
2 варианта исполнения
-
