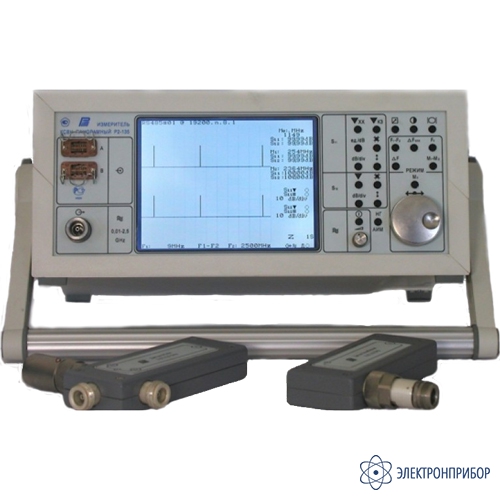

Р2-135 — измеритель КСВН панорамный

Код товара: 51088
  • 34753-13

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      34753-13 до 13.07.2024

    Описание измерителя КСВН панорамного Р2-135:

    Измеритель КСВН панорамный Р2-135 предназначен для панорамного отображения коэффициента стоячей волны по напряжению (КСВН) и модуля коэффициента передачи коаксиальных СВЧ устройств.

    Прибор позволяет наблюдать амплитудно-частотные характеристики при исследовании и производить измерения по частотной метке в любой точке рабочего диапазона частот. Информация в графической и цифро-буквенной форме выводится на дисплей графического жидко-кристаллического индикатора (ЖКИ).

    Прибор обеспечивает:

    • установку границ диапазона частот измерения с наборного поля;
    • панорамное измерение КСВН с длительностью развёртки от 0,06 до 10,0 сек;
    • панорамное измерение модуля коэффициента передачи (ослабления или усиления);
    • измерение в режиме "ЛИНЗА";
    • программирование функций по интерфейсу RS-232 (или RS-485).

  • Технические характеристики измерителя КСВН панорамного Р2-135:

    Параметр Значение
    Диапазон рабочих частот, ГГц 0,01 ... 2,4
    Измерительные каналы 3,5/1,52; 7/3,04
    Диапазоны и предельная погрешность измерения
    Параметр Диапазон Погрешность
    КСВН 1,03 ... 5,0 - канал 7/3,04
    1,05 ... 5,0 - канал 3,5/1,52    		 ±ЗК, % для 1,03<К<2,0
    ±5К, % для 2,0<К<5,0
    где К - измеряемое значение КСВН
    Модуля коэффициента передачи, дБ От + 30 до - 50 ± (0,3+0,04 |Ах|), где Ах — измеряемый коэффициент передачи
    Длительность периода автоматической перестройки частоты Фиксированная: 0,1 сек и 1,0 сек;
    Плавно регулируемая: от 0,06 до 10 сек
    Погрешность установки и отсчёта зондирующего сигнала ±10-5 от текущего значения F
    Параметр Значение
    Общие характеристики
    Размер панорамного ЖКИ 120x90 мм
    Питание от сети переменного тока Напряжение 220 В.
    Частота 50 Гц.
    Потребляемая мощность < 30 ВА
    Масса измерительного блока 4 кг
    Габаритные размеры измерительного блока 90x129x226 мм

  • Комплект поставки Р2-135

    № Наименование Количество
    1 Измеритель КСВН панорамный Р2-135 1
    2 Кабель сетевой H05VV-F 1
    3 Предохранитель 1
    4 Футляр с ЗИП, включающий в себя: 1
    Датчик КСВН 1
    Датчик ослаблений 1
    Кабель нуль-модемный 1
    Кабель К1 2
    Кабель Хв4.850.353 1
    Короткозамыкатель 7/3,04 1
    Короткозамыкатель 3,5/1,52 1
    Нагрузка согласованная 3,5/1,52 1
    Нагрузка согласованная 7/3,04 1
    Аттенюатор резистивный 7/3,04 10 дБ 1
    Аттенюатор резистивный 7/3,04 20 дБ 1
    Переход коаксильный ЕЭ2.236.461-01 7/3,04 1
    Переход коаксильный ЕЭ2.236.462-01 7/3,04 1
    Переход коаксильный ЕЭ2.236.481-02 3,5/1,52 1
    Переход коаксильный ЕЭ2.236.484-02 7/3,04 - 3,5/1,52 1
    Переход коаксильный ЕЭ2.236.485-02 7/3,04 - 3,5/1,52 1
    Переход коаксильный ЕЭ2.236.487-02 7/3,04 - 3,5/1,52 1
    5 Руководство по эксплуатации 1
    6 Формуляр 1
