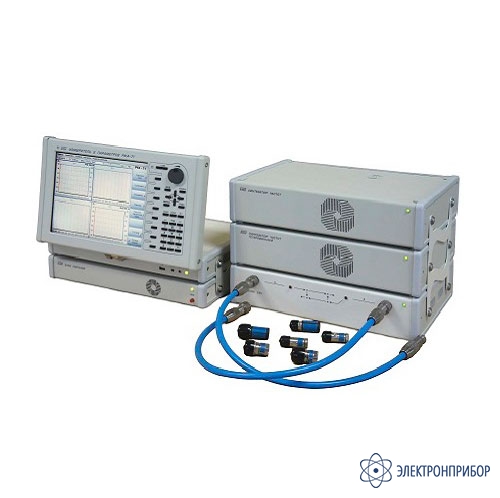

РК4-71 — измеритель S-параметров

Код товара: 52501

    Назначение измерителя S-параметров РК4-71:

    Предназначен для измерения S – параметров СВЧ четырехполюсников в диапазоне частот 0.1 – 8.3 ГГц. Представляет собой автоматизированную измерительную систему, состоящую из блока управления и обработки информации (IBM совместимый компьютер, для жестких условий эксплуатации), блока питания с аккумуляторным резервированием, двух синтезаторов частот, блока СВЧ, комплекта внешних узлов и принадлежностей.

    Предлагаемый к поставке товар по своему качеству, техническим характеристикам, в том числе тактико-техническим характеристикам, безопасности, функциональным характеристикам (потребительским свойствам) и иным требованиям, предъявляемым Заказчиком к Товару, соответствует требованиям государственного контракта (Приложение №1 к документации об открытом аукционе в электронной форме), нормативно-технической документации на Товар, ГОСТ, ТУ.

    Предлагаемый к поставке товар новый, не восстановленный и не собранный из восстановленных компонентов, ранее не эксплуатируемый, соответствует требованиям безопасности, не имеет повреждений (дефектов), соответствует по качеству и комплектности нормативной и технической документации, в соответствии с которой он изготовлен. Предлагаемый к поставке товар работоспособный и обеспечивает предусмотренную производителем функциональность.

    Прибор внесен в Государственный реестр средств измерений (СИ), имеет действующий сертификат об утверждении типа СИ и поставляется с действующим свидетельством о поверке.

  • Технические характеристики измерителя S-параметров РК4-71:

    Параметр Значение
    Диапазон частот 0.01 ÷ 8.3 ГГц
    Измеритель СВч тракт коаксикальный 7/3,04
    Погрешность измерения частотных зависимостей модулей коэффициентов передачи, не более ±(0.3 + 0.04 А) дБ, где А – измеренное значение модуля коэффициента передачи в дБ
    Диапазон измерения частотных зависимостей фазы коэффициентов отражения от 0 до 360°, ± 180°
    Погрешность измерения частотных зависимостей фазы коэффициентов отражения, не более ± (5,0 + 0,1·А)°, где А – измеренное значение модуля коэффициента передачи четырехполюсника в дБ
    Прибор измеряет КСВН в диапазоне значений от 1,03 до 5,0
    Погрешность измерения КСВН в диапазоне частот 0,1 ÷ 2 ГГц: ±3 К %
    в диапазоне частот 2 ÷ 8,3 ГГц: ±(3К+1) %, где К- измирительное значение КСВН
    Погрешность измерения частотных зависимостей фазы коэффициентов отражения (КО) четырехполюсников, не более ±(3 + 12/ K)°, где К – измеренное значение КСВН
    Максимальная стабилизированная мощность СВЧ сигнала 10 мВт
    Высокая Точность установки и поддержания частоты ±0.3 * 10-7 * Fx за год, где Fx – установленная частота
    Cкоростной USB интерфейс управляет системой в ОС Windows 7 Есть
    По прочности к воздействию климатических факторов соответствует ГОСТ РВ 20.39.304 (группа 1,1) с пределами рабочих температур от 0ºС до 40ºС, относительной влажности 90% (при 30ºС). Диапазон предельных температур от минус 50ºС до 50ºС. Диапазон предельных температур для блока обработки информации, включая предельные температуры при хранении и транспортировании, от минус 40ºС до 50ºС

  • Комплект поставки РК4-71

    № Наименование Количество
    1 Измеритель S-параметров РК4-71 1
