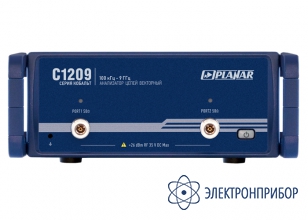

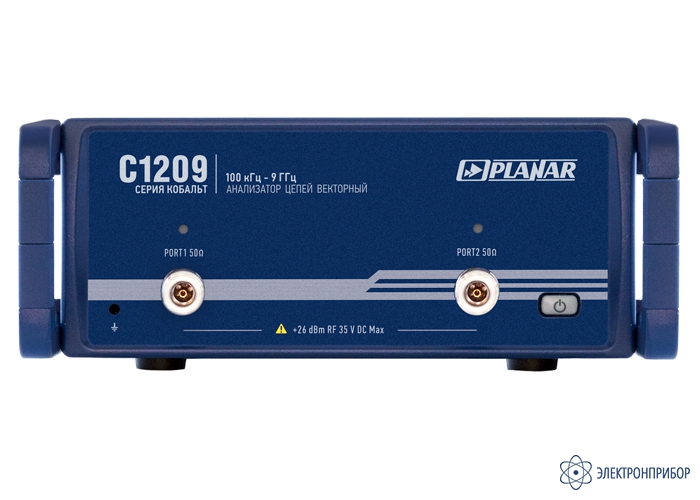

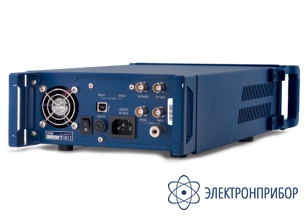

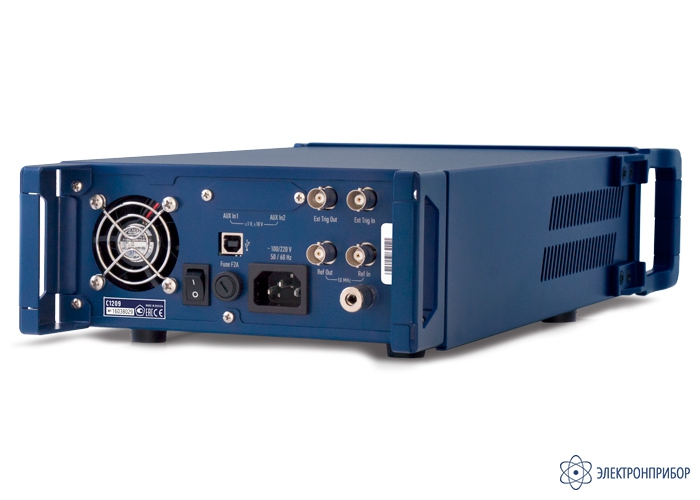

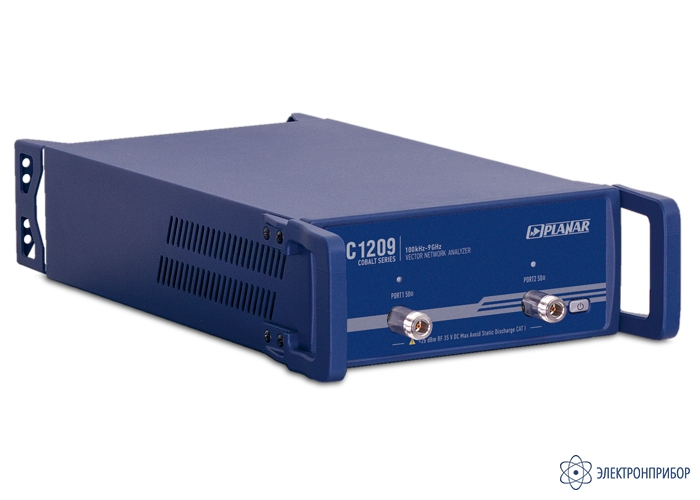

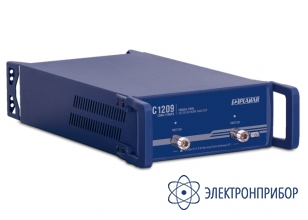

С1209 — анализатор цепей векторный
Код товара: 64417-
-
Гарантия
3 года
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
65960-16 до 14.12.2026
-
Артикул
R0406
Сертификаты
Описание анализатора цепей векторного С1209:
C1209 - высокопроизводительный двухпортовый векторный анализатор цепей с диапазоном рабочих частот от 0,1 МГц до 9,0 ГГц. C1209 обладает высокой надежностью, точностью и широким динамическим диапазоном измерений, обеспечивает эффективность и гибкость при решении производственных и научно-исследовательских задач в разных отраслях промышленности.
Векторный анализатор С1209 предназначен для работы с внешним компьютером, не входящим в комплект поставки. Измеряемые параметры: S11, S21, S12, S22. Возможность удаленного управления, что позволяет использовать анализатор в составе измерительных комплексов. Наличие в С1209 переключателя тестирующего сигнала на измерительные порты прибора позволяет производить измерения всех параметров за одно подключение. Для измерений нелинейных свойств четырёхполюсников и расширения диапазона измерений в приборах используется регулировка выходной мощности глубиной 75 дБ.
Назначение анализатора цепей векторного С1209:
Векторные анализаторы цепей предназначены для измерений комплексных коэффициентов передачи и отражения (элементов матрицы рассеяния) многополюсников.
Область применения – проверка, настройка, исследование и разработка различных радиотехнических устройств, используемых в радиоэлектронике, связи, радиолокации, измерительной технике, в условиях промышленного производства и лабораторий, в том числе в составе автоматизированных измерительных стендов.
Векторные анализаторы цепей предназначены для работы с внешним компьютером, не входящим в комплект поставки. Анализаторы в серии отличаются друг от друга количеством измерительных портов, расположенных на передней панели, наличием соединителей для прямого доступа к входам измерительных и опорных приемников.
Для работы в автоматизированных измерительных стендах анализаторы цепей векторные поддерживают дистанционное управление по протоколам COM, TCP/IP Socket.
Приборы поставляются с ПО, предназначенным для работы ОС Windows. По запросу предоставляется ПО прибора для работы с ОС Linux.
-
-
Технические характеристики анализатора цепей векторного С1209:
Параметр Значение Диапазон частот 0,1 МГц…9,0 ГГц Импеданс 50 Ом Число портов 2, тип N, розетка Измеряемые параметры S11, S21, S12, S22 Динамический диапазон измерений 160 дБ тип. Диапазон регулирования выходной мощности -60…+15 дБ / мВт Время измерения на одной частоте 10 мкс Количество точек измерения за одно сканирование 1…500 001 Число каналов до 16 логических независимых измерительных каналов Минимальный шаг установки частоты 1 Гц Погрешность установки частоты ±2x10-6 Полоса измерительного фильтра от 1 Гц до 1 МГц с шагом 1 / 1,5 / 2 / 3 / 5 / 7 -
Комплект поставки С1209
№ Наименование Количество 1 Анализатор цепей векторный С1209 1 2 Кабель USB 1 3 Кабель питания 1 4 Программное обеспечение 1 5 Руководство по эксплуатации 1 6 Методика поверки 1 7 Формуляр 1 -
Дополнительная комплектация С1209
-
АСМ2509, автоматический калибровочный модуль
Цена по запросу
Выбрать исполнение
4 варианта исполнения -
АСМ2520, автоматический калибровочный модуль
Цена по запросу
Выбрать исполнение
4 варианта исполнения -
АСМ4509, автоматический калибровочный модуль
Цена по запросу
Выбрать исполнение
4 варианта исполнения -
ВКМ, встроенный автоматический калибровочный модуль
Цена по запросу
Выбрать исполнение
4 варианта исполнения -
АСМ4520, автоматический калибровочный модуль
Цена по запросу
Выбрать исполнение
4 варианта исполнения -
АСМ4000Т, автоматический калибровочный модуль
Цена по запросу
Выбрать исполнение
2 варианта исполнения
-
-
