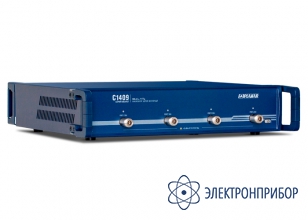

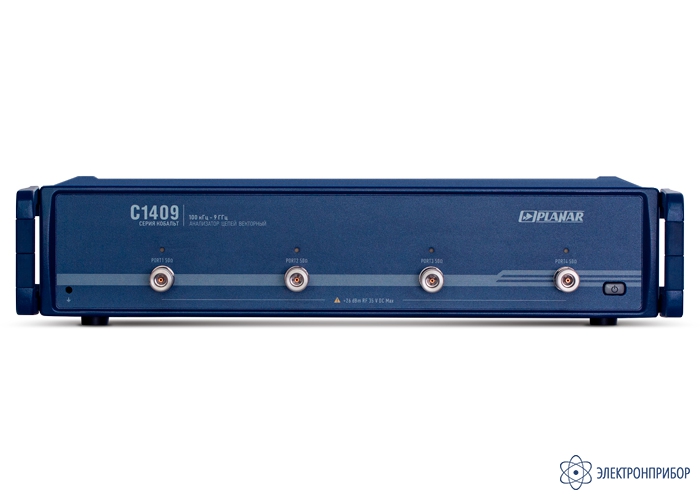

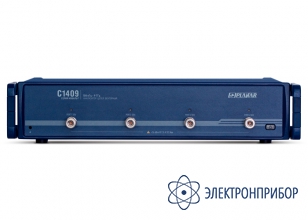

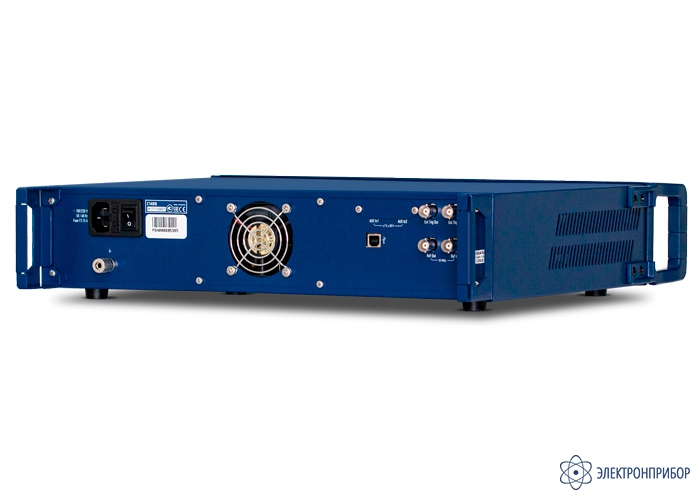

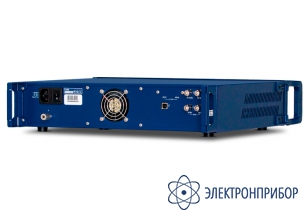

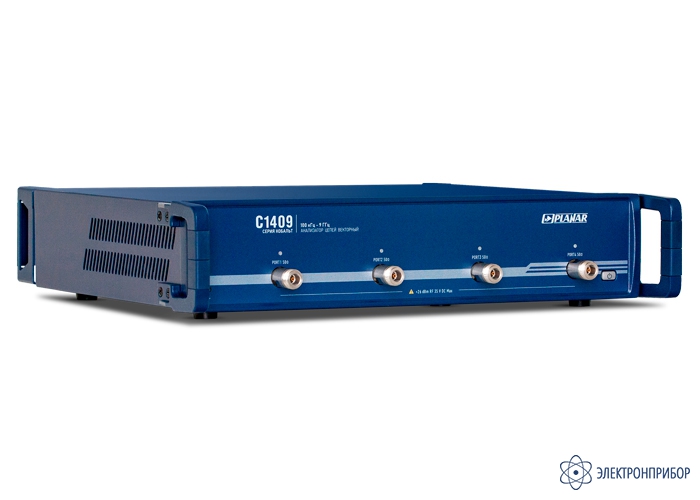

С1409 — анализатор цепей векторный
Код товара: 64420-
-
Гарантия
3 года
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
65960-16 до 14.12.2026
-
Артикул
R0412
Сертификаты
Описание анализатора цепей векторного С1409:
С1409 – четырехпортовый прибор. Имеет четыре измерительных порта и два синхронизированных генератора испытательного сигнала. Измеряемые параметры: S11…S44. Наличие четырех измерительных портов позволяет проводить одновременное измерение шестнадцати элементов матрицы рассеяния четырехпортового устройства за одно подключение.

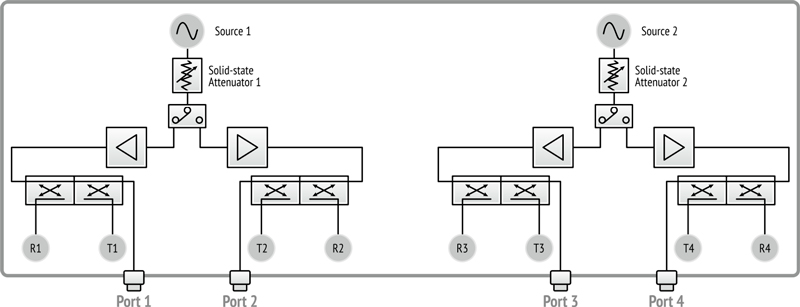

Рис.1. Структурная схема анализатора цепей С1409
Назначение анализатора цепей векторного С1409:
Векторные анализаторы цепей предназначены для измерений комплексных коэффициентов передачи и отражения (элементов матрицы рассеяния) многополюсников.
Область применения – проверка, настройка, исследование и разработка различных радиотехнических устройств, используемых в радиоэлектронике, связи, радиолокации, измерительной технике, в условиях промышленного производства и лабораторий, в том числе в составе автоматизированных измерительных стендов.
Векторные анализаторы цепей предназначены для работы с внешним компьютером, не входящим в комплект поставки. Анализаторы в серии отличаются друг от друга количеством измерительных портов, расположенных на передней панели, наличием соединителей для прямого доступа к входам измерительных и опорных приемников.
Для работы в автоматизированных измерительных стендах анализаторы цепей векторные поддерживают дистанционное управление по протоколам COM, TCP/IP Socket.
Приборы поставляются с ПО, предназначенным для работы ОС Windows. По запросу предоставляется ПО прибора для работы с ОС Linux.
-
-
Технические характеристики анализатора цепей векторного С1409:
Параметр Значение Диапазон частот 0,1 МГц…9,0 ГГц Импеданс 50 Ом Число портов 4, тип N, розетка Измеряемые параметры S11…S44 Динамический диапазон измерений 160 дБ тип. Диапазон регулирования выходной мощности -60…+15 дБ / мВт Время измерения на одной частоте 10 мкс Количество точек измерения за одно сканирование 1…500 001 Число каналов до 16 логических независимых измерительных каналов Минимальный шаг установки частоты 1 Гц Погрешность установки частоты ±2x10-6 Полоса измерительного фильтра от 1 Гц до 1 МГц с шагом 1 / 1,5 / 2 / 3 / 5 / 7 -
Комплект поставки С1409
№ Наименование Количество 1 Анализатор цепей векторный С1409 1 2 Кабель USB 1 3 Кабель питания 1 4 Программное обеспечение 1 5 Руководство по эксплуатации 1 6 Методика поверки 1 7 Формуляр 1 -
Дополнительная комплектация С1409
-
АСМ2509, автоматический калибровочный модуль
Цена по запросу
Выбрать исполнение
4 варианта исполнения -
АСМ2520, автоматический калибровочный модуль
Цена по запросу
Выбрать исполнение
4 варианта исполнения -
АСМ4509, автоматический калибровочный модуль
Цена по запросу
Выбрать исполнение
4 варианта исполнения -
ВКМ, встроенный автоматический калибровочный модуль
Цена по запросу
Выбрать исполнение
4 варианта исполнения -
АСМ4520, автоматический калибровочный модуль
Цена по запросу
Выбрать исполнение
4 варианта исполнения -
АСМ4000Т, автоматический калибровочный модуль
Цена по запросу
Выбрать исполнение
2 варианта исполнения
-
-
