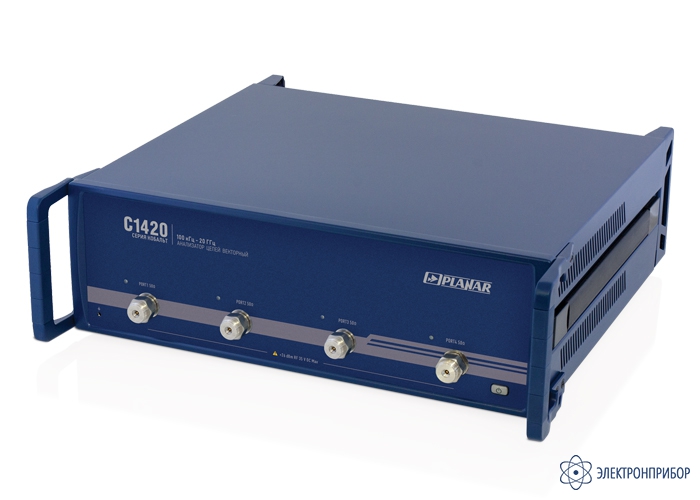

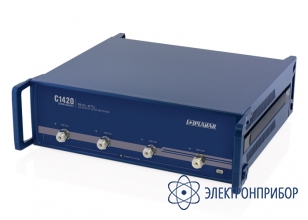

С1420 — анализатор цепей векторный
Код товара: 64441-
-
Гарантия
3 года
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
65960-16 до 14.12.2026
-
Артикул
TM0037
Сертификаты
Описание анализатора цепей векторного С1420:
С1420 – четырехпортовый прибор. Имеет четыре измерительных порта и два синхронизированных генератора испытательного сигнала. Измеряемые параметры: S11…S44. Наличие четырех измерительных портов позволяет проводить одновременное измерение шестнадцати элементов матрицы рассеяния четырехпортового устройства за одно подключение.

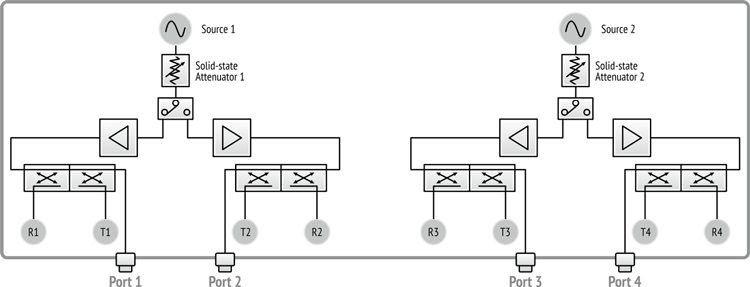

Рис. 1. Структурная схема анализатора цепей С1420
Назначение анализатора цепей векторного С1420:
Векторные анализаторы цепей предназначены для измерений комплексных коэффициентов передачи и отражения (элементов матрицы рассеяния) многополюсников.
Область применения – проверка, настройка, исследование и разработка различных радиотехнических устройств, используемых в радиоэлектронике, связи, радиолокации, измерительной технике, в условиях промышленного производства и лабораторий, в том числе в составе автоматизированных измерительных стендов.
Векторные анализаторы цепей предназначены для работы с внешним компьютером, не входящим в комплект поставки. Анализаторы в серии отличаются друг от друга количеством измерительных портов, расположенных на передней панели, наличием соединителей для прямого доступа к входам измерительных и опорных приемников.
Для работы в автоматизированных измерительных стендах анализаторы цепей векторные поддерживают дистанционное управление по протоколам COM, TCP/IP Socket.
Приборы поставляются с ПО, предназначенным для работы ОС Windows. По запросу предоставляется ПО прибора для работы с ОС Linux.
-
-
Технические характеристики анализатора цепей векторного С1420:
Параметр Значение Диапазон частот 0,1 МГц…20,0 ГГц Импеданс 50 Ом Число портов 4, NMD 3,5 мм, вилка Измеряемые параметры S11…S44 Динамический диапазон измерений 145 дБ тип. Диапазон регулирования выходной мощности -60…+10 дБ / мВт Время измерения на одной частоте 12 мкс Количество точек измерения за одно сканирование 1…500 001 Число каналов до 16 логических независимых измерительных каналов Минимальный шаг установки частоты 1 Гц Погрешность установки частоты ±2x10-6 Полоса измерительного фильтра от 1 Гц до 2 МГц с шагом 1 / 1,5 / 2 / 3 / 5 / 7 -
