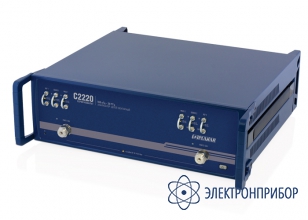

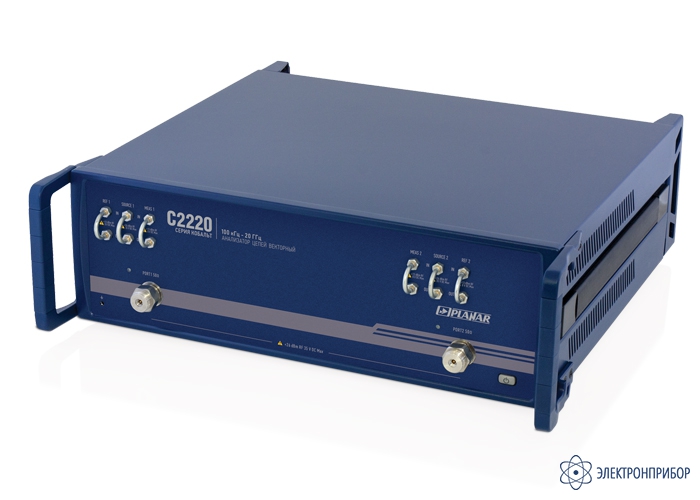

С2220 — анализатор цепей векторный
Код товара: 64443-
-
Гарантия
3 года
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
65960-16 до 14.12.2026
-
Артикул
TM0027
Сертификаты
Описание анализатора цепей векторного С2220:
С2220 – двухпортовый прибор с перемычками для прямого доступа к приемникам. Измеряемые параметры: S11, S21, S12, S22. Особенностью векторного анализатора цепей С2220 является реконфигурируемый измерительный тракт с прямым доступом к генератору/приемникам прибора, что позволяет увеличить динамический диапазон измерений и расширить область применения прибора. Сигнальные тракты с помощью съемных 3,5 мм перемычек непосредственно выводятся на переднюю панель. Таким образом обеспечивается прямой доступ к тракту измерительного сигнала, поскольку при этом обходятся внутренние КСВН-мосты и ответвители. Это позволяет повысить или оптимизировать чувствительность приемников для различных схем измерения, а также подключать внешние устройства в измерительный тракт для расширения возможностей измерений.

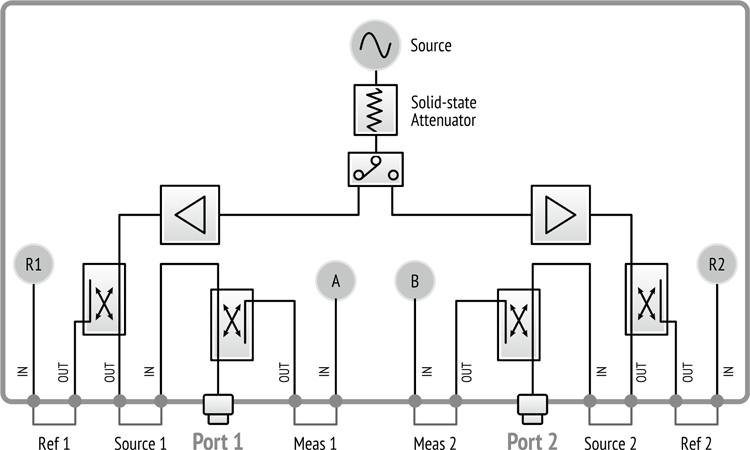

Рис. 1. Структурная схема анализатора цепей С2220
Назначение анализатора цепей векторного С2220:
Векторные анализаторы цепей предназначены для измерений комплексных коэффициентов передачи и отражения (элементов матрицы рассеяния) многополюсников.
Область применения – проверка, настройка, исследование и разработка различных радиотехнических устройств, используемых в радиоэлектронике, связи, радиолокации, измерительной технике, в условиях промышленного производства и лабораторий, в том числе в составе автоматизированных измерительных стендов.
Векторные анализаторы цепей предназначены для работы с внешним компьютером, не входящим в комплект поставки. Анализаторы в серии отличаются друг от друга количеством измерительных портов, расположенных на передней панели, наличием соединителей для прямого доступа к входам измерительных и опорных приемников.
Для работы в автоматизированных измерительных стендах анализаторы цепей векторные поддерживают дистанционное управление по протоколам COM, TCP/IP Socket.
Приборы поставляются с ПО, предназначенным для работы ОС Windows. По запросу предоставляется ПО прибора для работы с ОС Linux.
-
-
Технические характеристики анализатора цепей векторного С2220:
Параметр Значение Диапазон частот 0,1 МГц…20,0 ГГц Импеданс 50 Ом Число портов 2, NMD 3,5 мм, вилка Измеряемые параметры S11, S21, S12, S22 Динамический диапазон измерений 145 дБ тип. Диапазон регулирования выходной мощности -60…+10 дБ / мВт Время измерения на одной частоте 12 мкс Количество точек измерения за одно сканирование 1…500 001 Число каналов до 16 логических независимых измерительных каналов Минимальный шаг установки частоты 1 Гц Погрешность установки частоты ±2x10-6 Полоса измерительного фильтра от 1 Гц до 1 МГц с шагом 1 / 1,5 / 2 / 3 / 5 / 7 -
Комплект поставки С2220
№ Наименование Количество 1 Анализатор цепей векторный С2220 1 2 Кабель USB 1 3 Кабель питания 1 4 Программное обеспечение 1 5 Руководство по эксплуатации 1 6 Методика поверки 1 7 Формуляр 1 -
