С4209, С 4209, С-4209, C4209, C 4209, C-4209
С4209 — анализатор цепей векторный
Код товара: 64448-
-
Гарантия
3 года
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
65960-16 до 14.12.2026
-
Артикул
R0407
Сертификаты
Описание анализатора цепей векторного С4209:

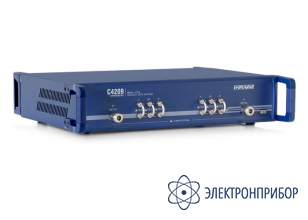

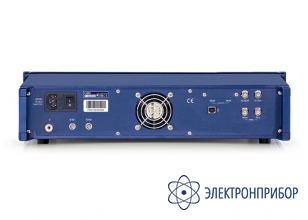

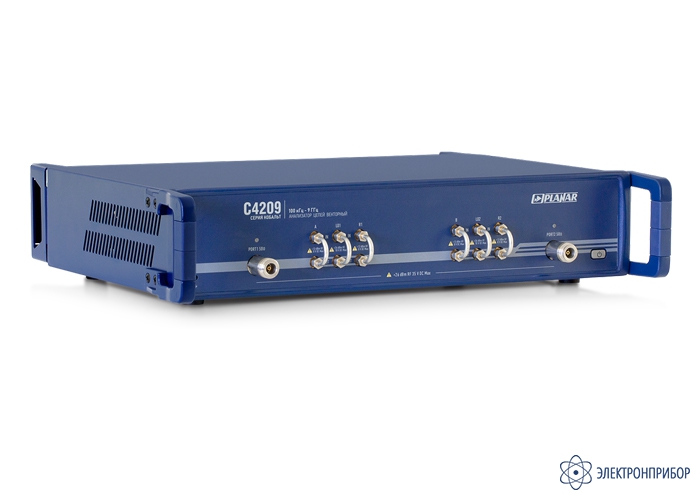

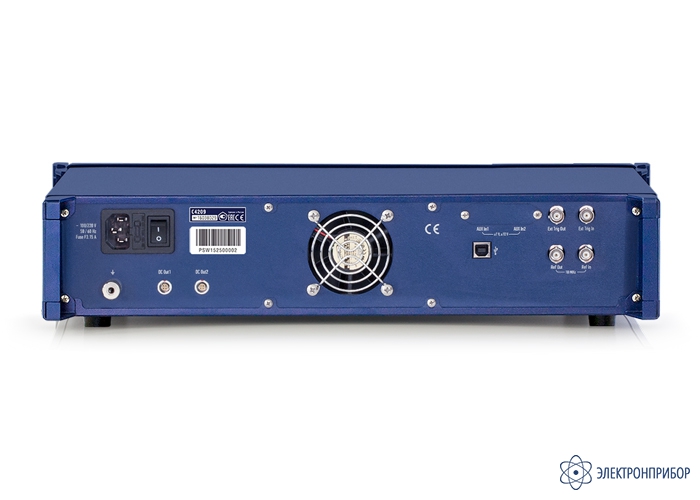

Высокопроизводительные векторные анализаторы цепей серии Кобальт С4209 и C4409 с диапазоном рабочих частот от 0,1 МГц до 9,0 ГГц, имеют реконфигурируемый измерительный тракт с возможностью подключения расширителей по частоте. Сигнальные тракты для обеспечения подключения расширителей по частоте с помощью съемных 3,5 мм перемычек выведены на переднюю панель прибора. Дополнительно на задней панели анализаторов есть соединители для передачи сигналов управления и электропитания.
Векторные анализаторы цепей предназначены для измерений комплексных коэффициентов передачи и отражения (элементов матрицы рассеяния) многополюсников.
Векторные анализаторы цепей предназначены для работы с внешним компьютером, не входящим в комплект поставки. Анализаторы в серии отличаются друг от друга количеством измерительных портов, расположенных на передней панели, наличием соединителей для прямого доступа к входам измерительных и опорных приемников.
Для работы в автоматизированных измерительных стендах анализаторы цепей векторные поддерживают дистанционное управление по протоколам COM, TCP/IP Socket.
Приборы поставляются с ПО, предназначенным для работы ОС Windows. По запросу предоставляется ПО прибора для работы с ОС Linux.
Анализаторы в серии отличаются друг от друга количеством измерительных портов, расположенных на передней панели.
С4209 – двухпортовый прибор. Измеряемые параметры: S11, S21, S12, S22. Наличие в С4209 переключателя тестирующего сигнала на измерительные порты прибора позволяет производить измерения всех параметров за одно подключение.
Описание измерительной системы КобальтFx:
Измерительная система КобальтFx использует расширители по частоте для измерения S-параметров в диапазоне миллиметровых волн. В составе системы КобальтFx могут быть использованы четыре различных вида расширителей с диапазоном рабочих частот вплоть до 110 ГГц. Область применения – проверка, настройка, исследование и разработка различных радиотехнических устройств, используемых в радиоэлектронике, связи, радиолокации, измерительной технике, в условиях промышленного производства и лабораторий, в том числе в составе автоматизированных измерительных стендов.
Рис.1. Измерительная система КобальтFx
Измерительная система включает:
- анализатор цепей векторный серии Кобальт с конфигурируемой передней панелью для подключения модулей расширения частотного диапазона;
- модуль (модули) расширения частотного диапазона;
- кабели для подключения модуля к анализатору;
- измерительные кабели и переходы для подключения исследуемых устройств;
- средства калибровки.
Основу системы составляет высокопроизводительный векторный анализатор цепей серии Кобальт. По выбору заказчика система может быть построена с использованием одной из четырех моделей векторных анализаторов цепей с перемычками, расположенными на передней конфигурируемой панели, для прямого подключения модулей расширения по частоте:
- C4209 - 2-портовый 9 ГГц векторный анализатор цепей;
- C4409 - 4-портовый 9 ГГц векторный анализатор цепей;
- C4220 - 2-портовый 20 ГГц векторный анализатор цепей;
- C4420 - 4-портовый 20 ГГц векторный анализатор цепей.

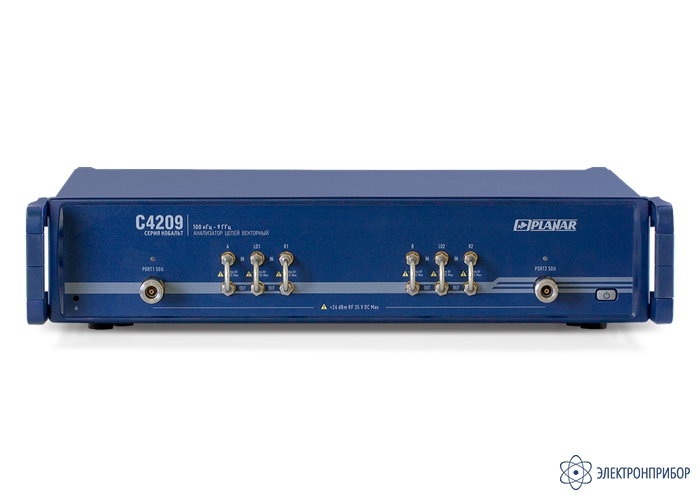

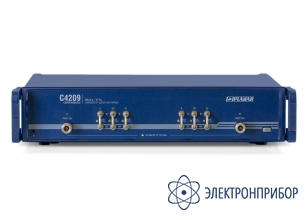

Рис.2. Расположение перемычек на передней панели прибора для подключения модулей расширения частотного диапазона
Для построения измерительной системы КобальтFx могут быть использованы четыре модели модулей расширения частотного диапазона, отличающихся типом измерительного тракта и диапазоном рабочих частот:
- TFE1854 - диапазон рабочих частот 18-54 ГГц, коаксиальный измерительный тракт;
- FEV15 - диапазон рабочих частот 50-75 ГГц, волноводный измерительный тракт;
- FEV12 - диапазон рабочих частот 60-90 ГГц, волноводный измерительный тракт;
- FEV10 - диапазон рабочих частот 75-110 ГГц, волноводный измерительный тракт.
В комплект поставки измерительной системы входят все кабели, необходимые для подключения модулей расширения частотного диапазона к векторному анализатору цепей.
Рис.3. комплект поставки измерительной системы КобальтFx
-
-
Технические характеристики анализатора цепей векторного С4209:
Параметр Значение Диапазон частот 0,1 МГц…9,0 ГГц Импеданс 50 Ом Число портов 2, тип N, розетка Измеряемые параметры S11, S21, S12, S22 Динамический диапазон измерений 160 дБ тип. Диапазон регулирования выходной мощности -60…+15 дБ / мВт Время измерения на одной частоте 10 мкс Количество точек измерения за одно сканирование 1…500 001 Число каналов до 16 логических независимых измерительных каналов Минимальный шаг установки частоты 1 Гц Погрешность установки частоты ±5x10-6 -
Комплект поставки С4209
№ Наименование Количество 1 Анализатор цепей векторный С4209 1 2 Кабель USB 1 3 Кабель питания 1 4 Программное обеспечение 1 5 Руководство по эксплуатации 1 6 Методика поверки 1 7 Формуляр 1 -
Дополнительная комплектация С4209
-
АСМ2509, автоматический калибровочный модуль
Цена по запросу
Выбрать исполнение
4 варианта исполнения -
АСМ2520, автоматический калибровочный модуль
Цена по запросу
Выбрать исполнение
4 варианта исполнения -
АСМ4509, автоматический калибровочный модуль
Цена по запросу
Выбрать исполнение
4 варианта исполнения -
ВКМ, встроенный автоматический калибровочный модуль
Цена по запросу
Выбрать исполнение
4 варианта исполнения -
АСМ4520, автоматический калибровочный модуль
Цена по запросу
Выбрать исполнение
4 варианта исполнения -
АСМ4000Т, автоматический калибровочный модуль
Цена по запросу
Выбрать исполнение
2 варианта исполнения
-
