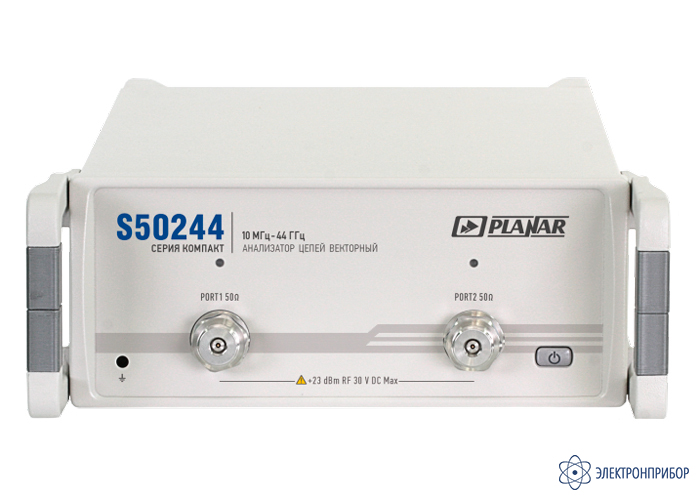

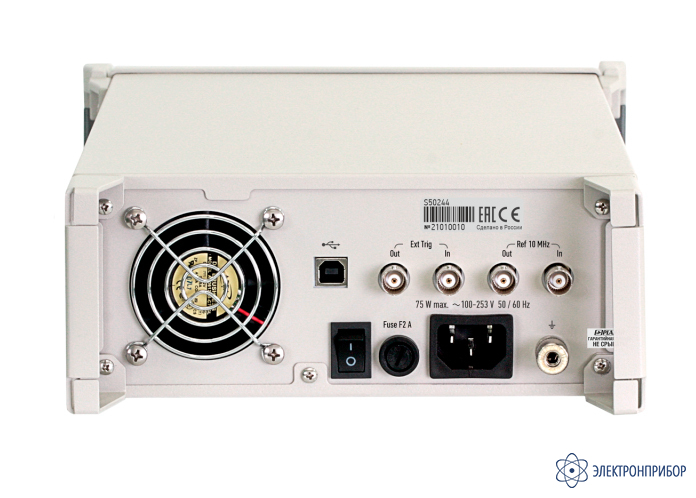

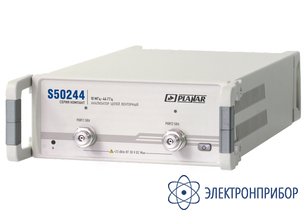

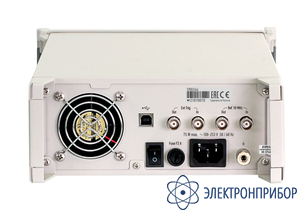

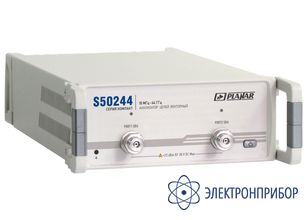

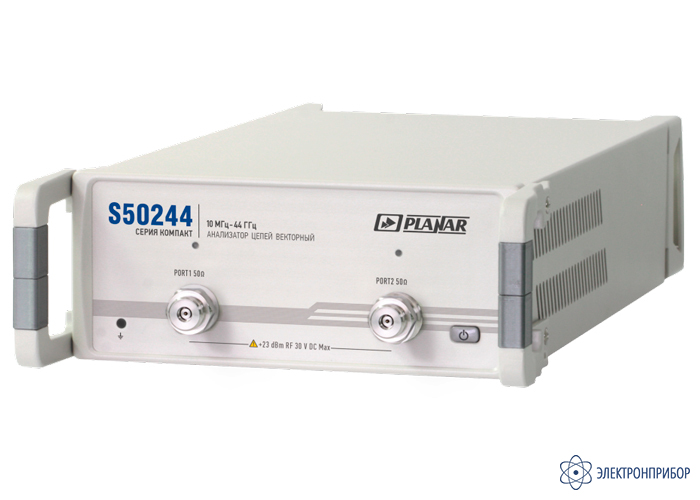

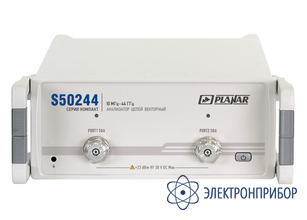

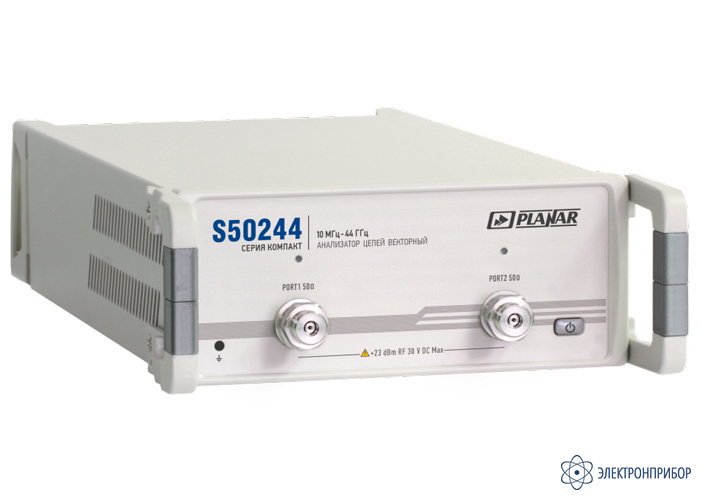

S50244 — анализатор цепей векторный

Код товара: 76250
  • 88573-23
    Анализатор цепей векторный S50244 Анализатор цепей векторный S50244 Анализатор цепей векторный S50244 Анализатор цепей векторный S50244

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      88573-23 до 28.03.2028

    • Артикул

      TM1049

    Описание анализатора цепей векторного S50244:

    Анализаторы S50244 предназначены для проверки, настройки и разработки устройств в условиях промышленного производства и лабораторий, в том числе в составе автоматизированных измерительных стендов.

     S50244 — это двухпортовый двунаправленный векторный анализатор цепей, работающий в диапазоне частот от 10 МГц до 44 ГГц — это самый высокочастотный векторный анализатор цепей серии Компакт. Малые габариты корпуса прибора сочетаются с превосходным динамическим диапазоном, высокой скоростью измерений и с максимальным набором функций программного обеспечения, позволяющим решать большинство измерительных задач реального производства.

    Анализатор цепей  S50244 работает под управлением программы S2VNA с внешнего управляющего компьютера, подключенным к прибору через интерфейс USB. Программное обеспечение S2VNA можно установить на несколько компьютеров, что упрощает совместное использование анализатора.

    Прибор поставляется с ПО, предназначенным для работы с ОС Windows. По запросу предоставляется ПО прибора для работы с ОС Linux.

    Для удобной и качественной калибровки анализатора цепей рекомендуется использовать автоматические калибровочные модули, в том числе ACM2544 для измерительных трактов с сечением 2,92 мм и 2,4 мм.

    Особенности анализатора цепей векторного S50244:

    • диапазон рабочих частот: 10 МГц…44 ГГц;
    • измеряемые параметры: S11, S21, S12, S22;
    • импеданс: 50 Ω;
    • число портов: 2;
    • динамический диапазон измерений: 135 дБ тип;
    • время измерения на одной частоте: 22 мкс;
    • диапазон регулирования выходной мощности: от -50 до 0 дБ/мВт;
    • встроенные импульсные модуляторы;
    • расширение функциональных возможностей прибора доступно путем заказа программной опции PLS;
    • возможность монтажа в стойку 19''.

  • Технические характеристики анализатора цепей векторного S50244:

    Параметр Значение
    Диапазон рабочих частот 1 от 10 MГц до 44 ГГц
    Динамический диапазон, не менее, дБ 135
    Выходная мощность, дБм 1 от 10 МГц до 40 ГГц от -50 до 0
    свыше 40 ГГц до 44 ГГц от - 50 до +5
    Минимальный шаг установки частоты, Гц 1
    Время измерения на одной частоте, мкс 22
    Импеданс, Ом 50
    Число портов, шт 2
    Измеряемые параметры S11, S12, S21, S22
    Диапазон рабочих температур, °С от +5 до +40
    Размеры, мм 422×235×96
    Вес, кг 5

    Примечание:
    1 Верхняя граница диапазона рабочих частот для измерительных трактов с сечением 2,92 мм составляет 40 ГГц.

  • Комплект поставки S50244

    № Наименование Количество
    1 Анализатор цепей векторный S50244 1
    2 Кабель USB 1
    3 Кабель питания 1
    4 USB flash накопитель с программным обеспечением и руководством по эксплуатации 1
    5 Принадлежности 1
    6 Формуляр 1

    Примечания:
    1) Программное обеспечение и документация поставляются на USB flash накопителе.
    2) Руководство по эксплуатации содержит две части.
    3) Принадлежности, к которым относятся измерительные кабели и переходы, а также средства калибровки, поставляются по отдельному заказу.
