SN 9000, SN-9000
SN9000 — многопортовый векторный анализатор цепей
Код товара: 76253-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
91596-24 до 14.03.2029
Описание многопортового векторного анализатора цепей SN9000:
Векторные анализаторы цепей SN9000 предназначены для проведения многопортовых измерений. Программно-аппаратная реализация анализаторов SN9000 позволяет отказаться от использования матриц переключателей, обеспечить оптимизацию процедуры калибровки, повысить точность и сократить время измерений.
SN9000 – это универсальное многопортовое решение доступное в 6/8/10/12/14/16 – портовом исполнении, предназначенное для измерения параметров широкого спектра устройств:
- многопортовые антенны;
- коммутаторы;
- кабельные сборки;
- диплексеры;
- многоканальных делители и сумматоры мощности;
- внутрисхемные соединители.
При необходимости пользователям доступна возможность увеличения числа измерительных портов до 16 путем обращения в сервисный центр компании ПЛАНАР.

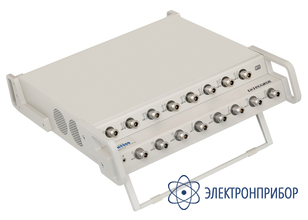

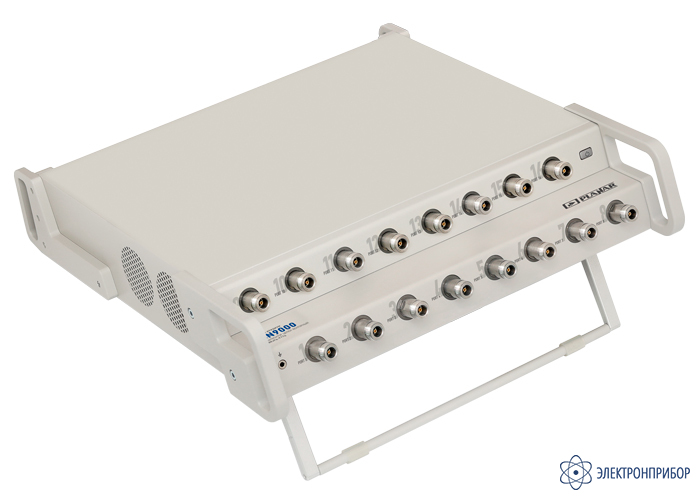

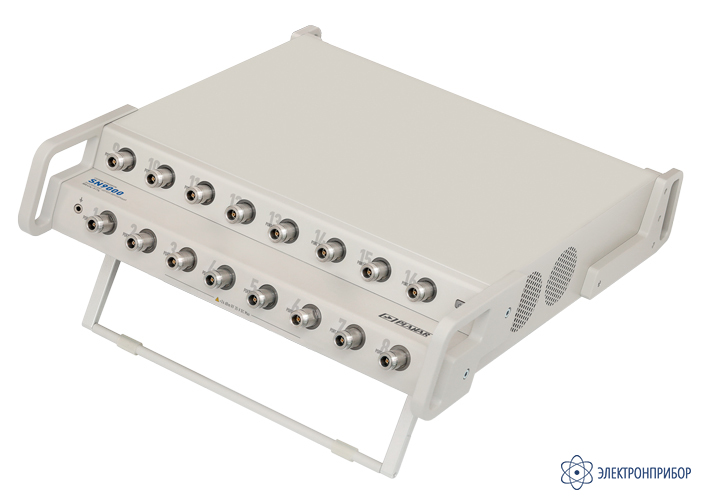

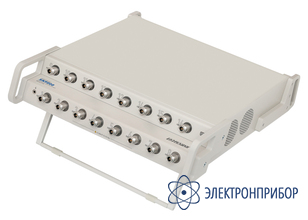

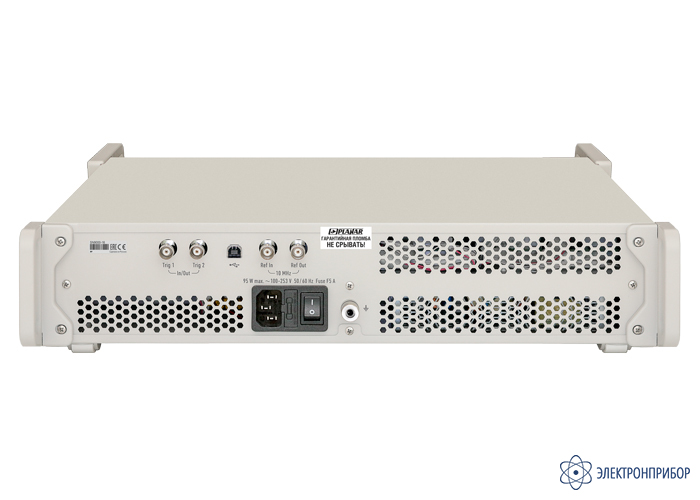

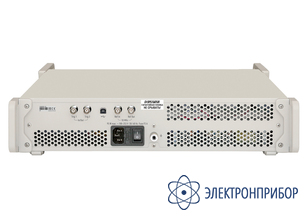

Универсальная конструкция корпуса позволяет использовать прибор на рабочем месте, либо обеспечить легкую установку прибора в 19-дюймовую стойку для использования в составе автоматизированных измерительных стендов.

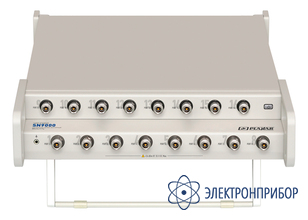

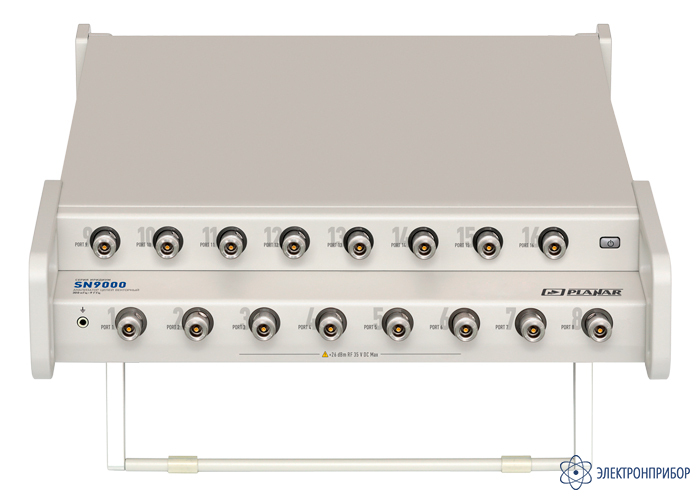

Прочные и долговечные соединители измерительных портов в сочетании с эргономичным расположением позволяют упростить процедуру подключения анализатора к измеряемому устройству.
Векторные анализаторы цепей SN9000 работают под управлением внешнего персонального компьютера с установленным программным обеспечением нового поколения, совместимого с ОС Windows и Linux и предоставляющего современный пользовательский интерфейс и широкий спектр измерительных возможностей, необходимый для выполнения измерений. Персональный компьютер не входит в комплект поставки.
Особенности многопортового векторного анализатора цепей SN9000:
- диапазон рабочих частот: от 0,3 МГц до 9,0 ГГц;
- измерение полной матрицы S-параметров многополюсников;
- импеданс: 50 Ом;
- возможность заказа прибора с количеством портов от 6 до 16;
- возможность постепенного увеличения количества портов на заводе-изготовителе (до 16);
- динамический диапазон измерений, не менее: 138 дБ тип;
- время измерения на одной частоте: 24 мкс;
- диапазон регулирования выходной мощности: от -45 до +10 дБ/мВт;
- универсальная конструкция корпуса (настольное использование/монтаж в стойку 19”);
- удобное расположение портов.
-
-
Технические характеристики многопортового векторного анализатора цепей SN9000:
Параметр Значение SN9000-06 SN9000-08 SN9000-10 SN9000-12 SN9000-14 SN9000-16 Диапазон рабочих частот от 300 кГц до 9 ГГц Число портов, шт 6 8 10 12 14 16 Динамический диапазон, не менее, дБ 138 дБ тип Диапазон регулирования выходной мощности, дБ/мВт от -45 до +10 * Минимальный шаг установки частоты, Гц 1 Минимальное время измерения на одной частоте, мкс 24 Количество точек измерения за одно сканирование от 2 до 200 001 Импеданс, Ом 50 Измеряемые параметры S11, S21, …, S15 16, S16 16 Питание от 100 до 253 В 50/60 Гц Диапазон рабочих температур, °С от +5 до +40 Размеры, мм 440х430х96 Максимальный вес полного 16-портового прибора, кг 14 Примечание:
* - в диапазоне частот 0,3...6000 МГц. -
Комплект поставки SN9000
№ Наименование Количество 1 Многопортовый векторный анализатор цепей SN9000 1 2 Кабель USB 1 3 Кабель сетевой 1 4 USB flash накопитель с программным обеспечением, руководством по эксплуатации и методикой поверки (для анализаторов утвержденного типа) 1 5 Формуляр 1 -
Модификации SN9000
