TFE1854 — модуль расширения частотного диапазона
Код товара: 64471-
-
Гарантия
1 год
-
Артикул
TM0048
Описание модуля расширения частотного диапазона TFE1854:
Модуль расширения частотного диапазона TFE1854 работает совместно с анализаторами цепей векторными серии Кобальт, образуя измерительную систему комплексных коэффициентов передачи и отражения в расширенном диапазоне частот КобальтFx. Управление системой осуществляется программным обеспечением анализатора. Автономной работы не предусмотрено, модуль без подключения к анализатору не может быть использован для проведения измерений.

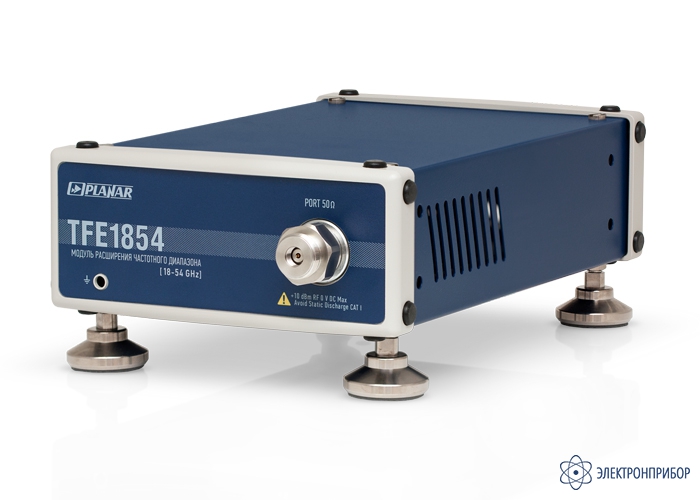

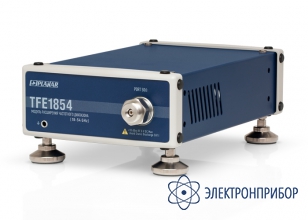

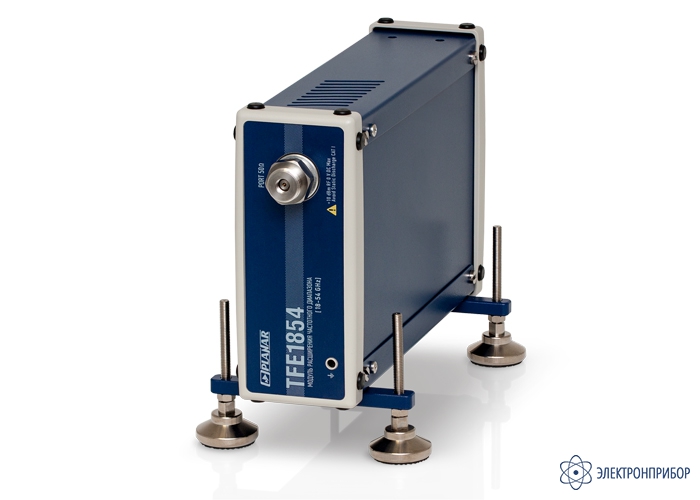

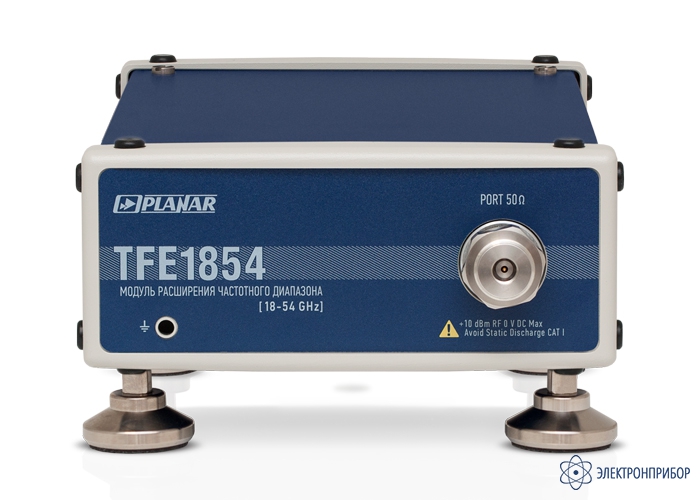

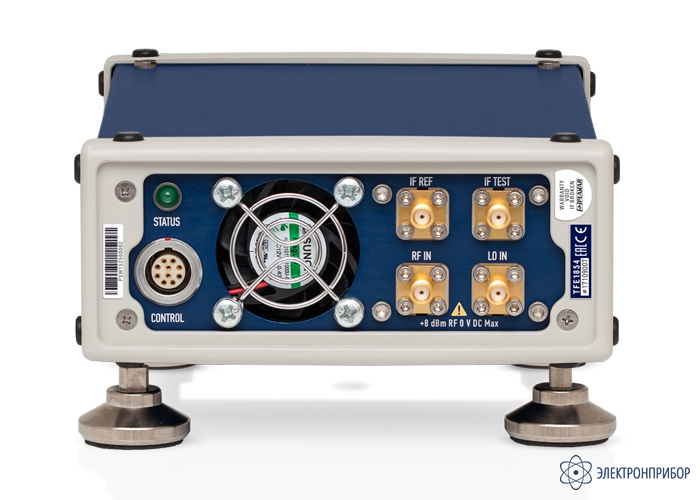

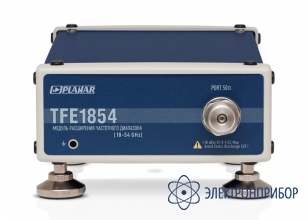

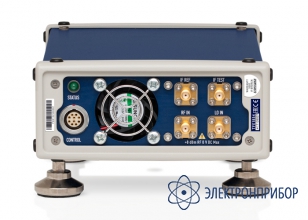

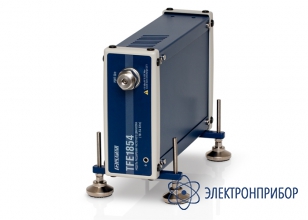

Модуль TFE1854 является сверхкомпактным устройством. Он состоит из следующих основных элементов: умножителей частот измерительного и гетеродинного сигналов, широкополосного усилителя мощности с автоматической регулировкой, направленных ответвителей и преобразователей частоты. Также в состав входят платы питания и управления.
Описание измерительной системы КобальтFx:
Измерительная система КобальтFx использует расширители по частоте для измерения S-параметров в диапазоне миллиметровых волн. В составе системы КобальтFx могут быть использованы четыре различных вида расширителей с диапазоном рабочих частот вплоть до 110 ГГц. Область применения – проверка, настройка, исследование и разработка различных радиотехнических устройств, используемых в радиоэлектронике, связи, радиолокации, измерительной технике, в условиях промышленного производства и лабораторий, в том числе в составе автоматизированных измерительных стендов.
Рис.1. Измерительная система КобальтFx
Измерительная система включает:
- анализатор цепей векторный серии Кобальт с конфигурируемой передней панелью для подключения модулей расширения частотного диапазона;
- модуль (модули) расширения частотного диапазона;
- кабели для подключения модуля к анализатору;
- измерительные кабели и переходы для подключения исследуемых устройств;
- средства калибровки.
Основу системы составляет высокопроизводительный векторный анализатор цепей серии Кобальт. По выбору заказчика система может быть построена с использованием одной из четырех моделей векторных анализаторов цепей с перемычками, расположенными на передней конфигурируемой панели, для прямого подключения модулей расширения по частоте:
- C4209 - 2-портовый 9 ГГц векторный анализатор цепей;
- C4409 - 4-портовый 9 ГГц векторный анализатор цепей;
- C4220 - 2-портовый 20 ГГц векторный анализатор цепей;
- C4420 - 4-портовый 20 ГГц векторный анализатор цепей.
Рис.2. Расположение перемычек на передней панели прибора для подключения модулей расширения частотного диапазона
Для построения измерительной системы КобальтFx могут быть использованы четыре модели модулей расширения частотного диапазона, отличающихся типом измерительного тракта и диапазоном рабочих частот:
- TFE1854 - диапазон рабочих частот 18-54 ГГц, коаксиальный измерительный тракт;
- FEV15 - диапазон рабочих частот 50-75 ГГц, волноводный измерительный тракт;
- FEV12 - диапазон рабочих частот 60-90 ГГц, волноводный измерительный тракт;
- FEV10 - диапазон рабочих частот 75-110 ГГц, волноводный измерительный тракт.
В комплект поставки измерительной системы входят все кабели, необходимые для подключения модулей расширения частотного диапазона к векторному анализатору цепей.
Рис.3. Схема подключения измерительной системы КобальтFx
-
-
Технические характеристики модуля расширения частотного диапазона TFE1854:
Параметр Значение Диапазон рабочих частот, ГГц от 18 до 54 Пределы допускаемой относительной погрешности установки частоты выходного сигнала ±2×10-6 Диапазон установки уровня выходной мощности, дБм:
- от 18 ГГц до 50 ГГц
- свыше 50 ГГц до 54 ГГц
от -20 до +3
от -20 до -6Диапазон измерений модуля коэффициента отражения от 0 до 1 Диапазон измерений модуля коэффициента передачи в диапазоне частот, дБ:
- от 18 ГГц до 36 ГГц
- свыше 36 ГГц до 50 ГГц
- свыше 50 ГГц до 54 ГГц
от -110 до +10
от -100 до +10
от -100 до +5Количество измерительных портов 1 Параметры измерительных портов:
- тип соединителей
- волновое сопротивление, Ом
NMD 1,85 мм, вилка
50Управление:
- тип соединителя
- интерфейс
LEMO B-series
SPIНапряжение питания постоянного тока, В от 9 до 15 Потребляемая мощность, Вт, не более 25 Время установления рабочего режима, ч, не более 1 Габаритные размеры (длина × ширина × высота), мм, не более 240 × 144 × 60 Масса, кг, не более 2,2 -
Комплект поставки TFE1854
№ Наименование Количество 1 Модуль расширения частотного диапазона TFE1854 1 2 Кабель управления 1 3 Кабель RF 1 4 Кабель LO 1 5 Кабель IF 2 6 Руководство по эксплуатации 1 -
