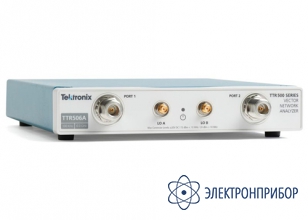

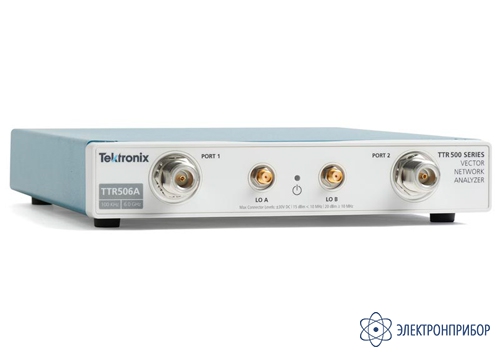

TTR506A — анализатор цепей векторный
Код товара: 48426-
-
Гарантия
3 года
-
Производитель
Описание анализатора цепей векторного TTR506A:
Сочетание уникальной поддержки и качества с простотой эксплуатации и доступной ценой. 2-портовый 2-канальный векторный анализатор цепей серии TTR500 — это революционная разработка компании Tektronix. Это уникальное сочетание высокой производительности и простоты измерений по цене на 40 % ниже по сравнению с лучшими настольными аналогами!
Применение анализатора цепей векторного TTR506A:
Анализатор цепей TTR506A используется при измерении линейных характеристик ВЧ-компонентов и устройств, таких как: антенны, фидеры, волноводы, фильтры, аттенюаторы, усилители, преобразователи частоты и многие другие компоненты, которые используются в радиочастотной области. Еще одно применение анализаторов цепей - это измерения диэлектрической постоянной, добротность и тангенс угла потерь различных веществ и, благодаря этим свойствам, применяются анализаторы для измерения влажности зерна, качества нефти и множества других важных параметров в медицинской, химической и пищевой промышленности.
Особенности анализатора цепей векторного TTR506A:
- Диапазон рабочих частот - от 100 кГц до 6 ГГц;
- Динамический диапазон - не менее 122 дБ;
- Уровень выходного сигнала -50 дБм до +7 дБм;
- Зашумленность графика - не более 0,008 дБ ср.кв.
- Полноценный 2-портовый и 2-канальный измеритель S-параметров (S11, S21, S12, S22) в разнообразных форматах;
- Весь спектр возможностей векторного анализатора цепей, получаемый с помощью программного обеспечения Tektronix VectorVu-PC™;
- Встроенные инжекторы постоянного тока для каждого порта;
- Интерфейс прикладного программирования (API) для программируемой среды Microsoft Windows и драйверов LabVIEW;
- Полноценный командный интерфейс SCPI (совместимый с современными моделями векторных анализаторов), используемый для оптимизации кода при миграции на новое оборудование;
- Формат файлов совместим с типовыми инструментами моделирования при автоматизированном проектировании электронных приборов (EDA);
- Автономное моделирование для анализа сохраненных файлов с S-параметрами при отключенном приборе;
- Лидирующая в отрасли трехлетняя гарантия.
Область применения анализатора цепей векторного TTR506A:
- Согласование и настройка антенн;
- Разработка и проверка работоспособности РЧ-компонентов;
- Образование.
-
-
Технические характеристики анализатора цепей векторного TTR506A:
Параметр Значение Частотный диапазон 100 кГц … 6 ГГц Точность 7 ppm Полный 2-портовый ВАЦ с измерением S11, S21, S12, S22 Динамический диапазон >122 дБ Векторный анализ через ПО Tektronix VectorVu-PC™ software, в том числе оффлайн Уровень шумов графика <0,008 дБ ср.кв. Выходная мощность от -50 до +7 дБм Формат выдаваемых файлов Формат выдаваемых файлов SCPI команды Есть LabView Есть Интерфейс USB 2.0 Габаритные размеры 285,8 х 206,4х44,5 мм Вес 1,59 кг -

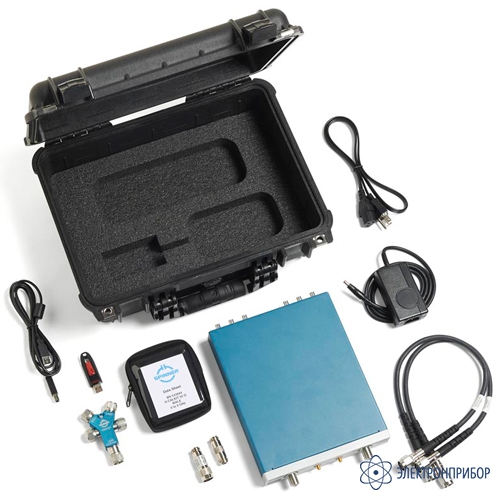

Комплект поставки TTR506A
№ Наименование Количество 1 Анализатор цепей векторный TTR506A 1 2 Комплект аксессуаров 1 3 Руководство по эксплуатации 1 -
Файлы для TTR506A
