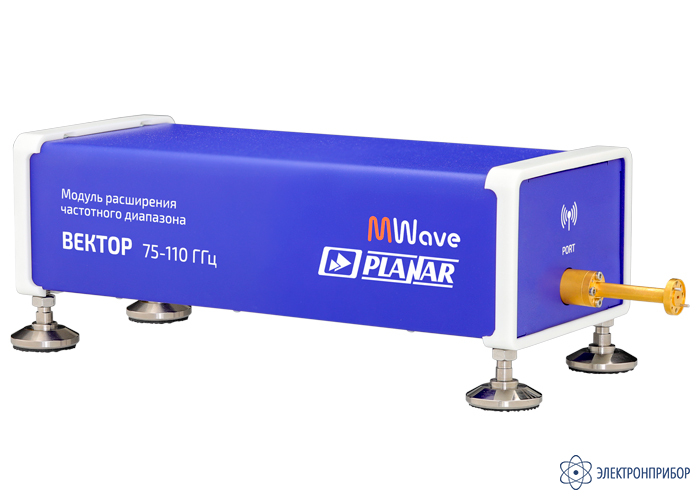

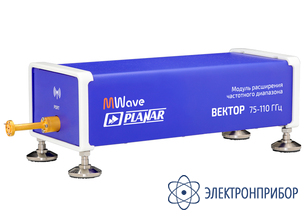

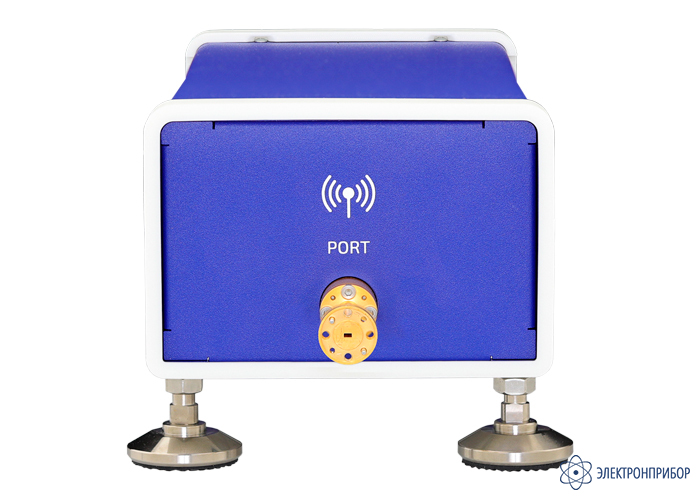

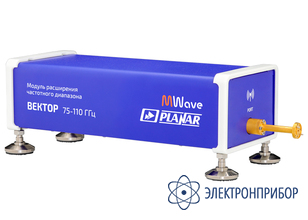

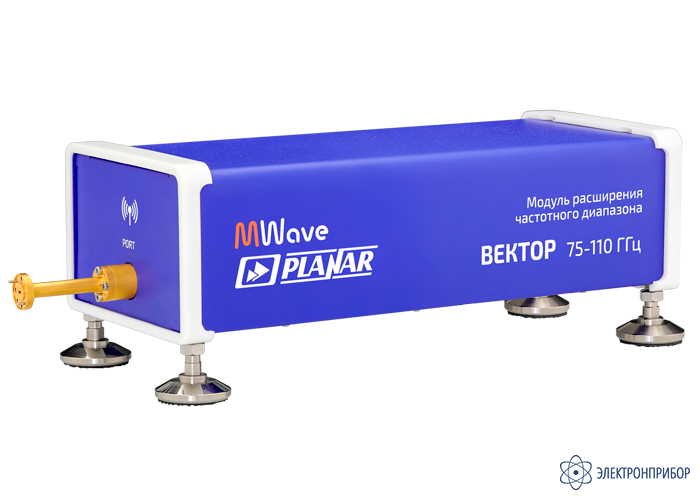

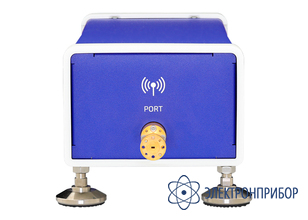

ВЕКТОР 110-170 ГГц — модуль расширения частотного диапазона ВАЦ от 110 до 170 ГГц, WR06, UG-387/UM
Код товара: 76403-
-
Гарантия
1 год
Назначение модуля расширения частотного диапазона ВАЦ от 110 до 170 ГГц, WR06, UG-387/UM ВЕКТОР 110-170 ГГц:

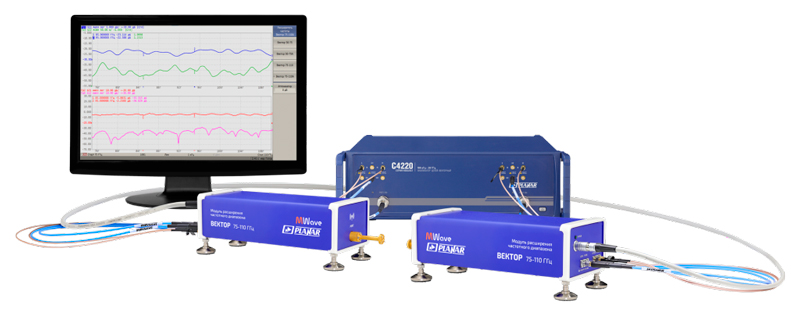

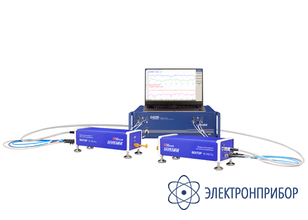

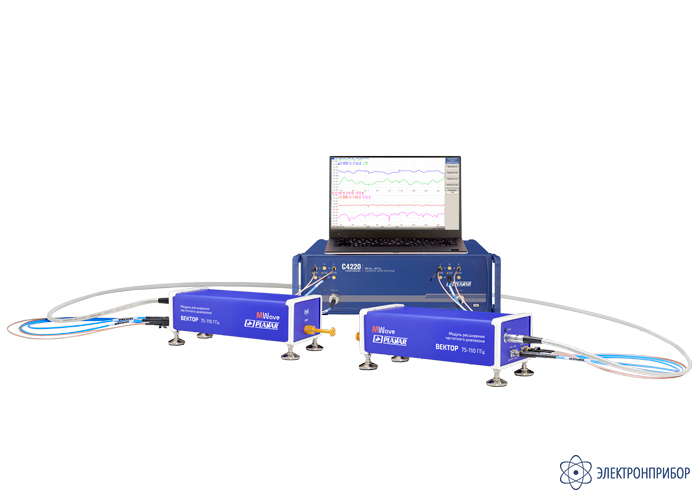

Модули расширения частотного диапазона серии ВЕКТОР работают совместно с векторными анализаторами цепей серии Кобальт C4220/C4420 и образуют измерительную систему комплексных коэффициентов передачи и отражения в расширенном диапазоне частот. Управление системой осуществляется программным обеспечением анализатора.
Модули расширения частотного диапазона могут применяться для измерения фильтров, в антенных измерениях и для измерений на зондовых станциях (on-wafer). Доступны режимы работы с непрерывным сигналом и с модулированной несущей.
Модификации модулей расширения частотного диапазона со встроенным аттенюатором позволяют перестраивать выходную мощность в диапазоне до -35 дБ, что позволяет измерять параметры активных устройств (усилителей, МШУ), в том числе точку компрессии в автоматическом режиме.
Автономная работа модулей не предусмотрена, без подключения к анализатору цепей модуль не может быть использован для проведения измерений.
Модули расширения частотного диапазона могут использоваться с анализаторами цепей сторонних производителей при работе от внешнего блока питания (отдельная позиция в заказе).
Опции модулей
Наличие опций у модуля определяется при заказе.
Верхняя граница диапазона рабочих частот для опции A75 равна 78 ГГц при наличии опции B78.
Верхняя граница диапазона рабочих частот для опции A170 равна 178 ГГц при наличии опции B178.
Опция Описание Модуль расширения частотного диапазона A75 аппаратная опция встроенного электронного аттенюатора
ВЕКТОР 50-75 ГГцB78 диапазон частот 53-78 ГГц A110 аппаратная опция встроенного электронного аттенюатора ВЕКТОР 75-110 ГГц A118 аппаратная опция встроенного электронного аттенюатора ВЕКТОР 78-118 ГГц A170 аппаратная опция встроенного электронного аттенюатора
ВЕКТОР 110-170 ГГцB178 диапазон частот 118-178 ГГц Особенности модуля расширения частотного диапазона ВАЦ от 110 до 170 ГГц, WR06, UG-387/UM ВЕКТОР 110-170 ГГц:
- расширение частотного диапазона C4x20 до 178 ГГц;
- динамический диапазон измерений: до 120 дБ;
- выходная мощность: до 14 дБм;
- модели с электронным аттенюатором;
- количество портов: до 4.
-
-
Технические характеристики модуля расширения частотного диапазона ВАЦ от 110 до 170 ГГц, WR06, UG-387/UM ВЕКТОР 110-170 ГГц:

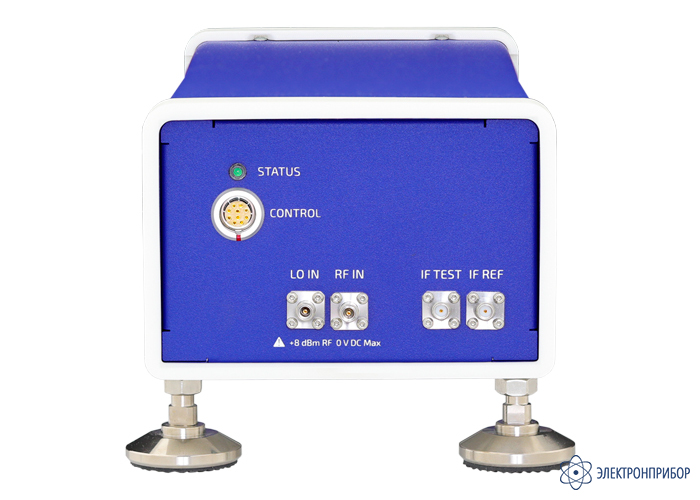

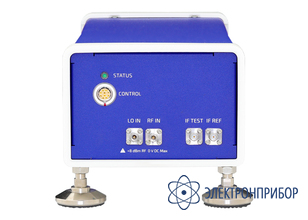

Параметр Значение ВЕКТОР 50-75 ГГц ВЕКТОР 75-110 ГГц ВЕКТОР 110-170 ГГц Диапазон частот, ГГц 50 - 75 75 - 110 110 - 170 Типичная выходная мощность ВЕКТОР, дБм +14 +10 -2 Типичная выходная мощность ВЕКТОР с опцией встроенного аттенюатора, дБм +12 +8 -4 Типичный динамический диапазон при полосе фильтра ПЧ 10 Гц, дБ 120 120 110 Диапазон перестройки аттенюатора, дБ от 0 до -35 от 0 до -35 от 0 до -35 Тип разъёма измерительного порта WR15, UG-385/U WR10, UG-387/U-M WR6, UG-387/U-M Время непрерывной работы, ч 16 Тип соединителя измерительного порта WR-15 IEEE 1785-2a совместим с UG-385/U WR-10 IEEE 1785-2a совместим с UG-387/UM WR-06 IEEE 1785-2a совместим с UG-387/UM Тип разъема входов «RF», «LO» 3,5 мм, розетка Тип разъема входов «IF» SMA, розетка Подключение к ВАЦ для управления и питания, тип соединителя и протокол LEMO B-series (Lemo 2B FGG.310), протокол SPI Питание +12 В при 1 А Потребляемая мощность, Вт 12 Габаритные размеры (ДхШхВ), мм 347 х 140 х 93 347 х 140 х 93 297 х 120 х 93 Масса, кг 3,3 Рабочие условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность воздуха, %
- атмосферное давление, кПа
от +15 до +30
от 40 до 90
от 70 до 106Характеристики измерены после прогрева в течение 1 часа и через 1 час после калибровки.
-
Комплект поставки ВЕКТОР 110-170 ГГц
№ Наименование Количество 1 Модуль расширения частотного диапазона ВАЦ от 110 до 170 ГГц, WR06, UG-387/UM ВЕКТОР 110-170 ГГц 1 2 Кабель управления (длина 2,0 м) 1 3 Кабель RF: SMA, вилка – SMA, вилка (длина 1,2 м) 1 4 Кабель LO: SMA, вилка – SMA, вилка (длина 1,2 м) 1 5 Переход коаксиальный с соединителями 3,5 мм (розетка – розетка) 1 6 Кабель IF: SMA, вилка – SMA, вилка (длина 1,2 м) 2 7 Волноводная секция 1 8 Комплект болтов для соединения волноводных фланцев (8 штук) 1 9 Отвёртка hex 2 1 10 Формуляр 1 Дополнительная комплектация ВЕКТОР 110-170 ГГц
(Поставляется за отдельную плату)
№ Наименование 1 ВЕКТОР-КН наборы калибровочных мер волноводных 2 Регулируемая ножка 3 Система для позиционирования -
