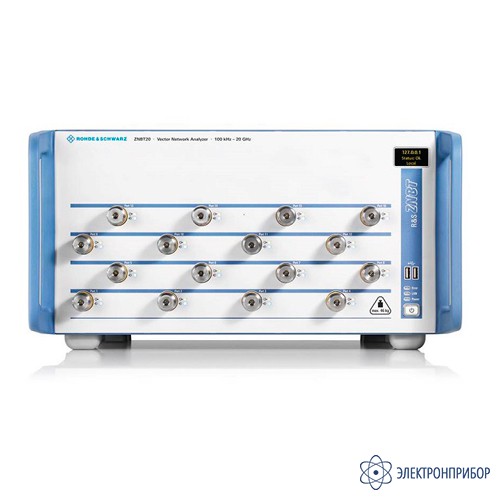

ZNBT20 — векторный анализатор цепей 100 кГц – 20 ГГц

Код товара: 45980
    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      66923-17 до 09.03.2027

    • Производитель

      ROHDE & SCHWARZ, Германия

    • Артикул

      1332.9002.24

    Особенности векторного анализатора цепей 100 кГц – 20 ГГц ZNBT20:

    ZNBT20 - векторный анализатор цепей с количеством портов до 16. Этот новый инструмент может одновременно протестировать несколько испытуемых устройств (ИУ), или измерить одно ИУ, имеющее до 16 портов. Данное решение обеспечивает максимальную производительность с точки зрения скорости измерений, выходной мощности, чувствительности и динамического диапазона, независимо от количества портов.

    Особенности векторного анализатора цепей 100 кГц – 20 ГГц ГГц ZNBT20:

    • Базовый блок имеет 8 портов (апгрейд до 12 или 16 портов);
    • Частотный диапазон от 100 кГц до 20 ГГц;
    • Широкий динамический диапазон до 140 дБ;
    • Малое время развёртки: 6 мс для 201 точки;
    • Широкий диапазон развёртки по мощности: до 100 дБ;
    • Полосы ПЧ от 1 Гц до 10 МГц;
    • Высокая температурная стабильность до 0,01 дБ/°С;
    • Более чем 100 трасс и каналов;
    • Простая конфигурация для многопортовых измерений;
    • Ручные и автоматические методы калибровки оптимизированные для многопортовых приложений;
    • Совместимость с анализаторами цепей серий R&S ZVx и R&S ZNx;
  • Технические характеристики векторного анализатора цепей 100 кГц – 20 ГГц ГГц ZNBT20:

    Параметр Значение
    ZNBT8 ZNBT20

    Диапазон частот

    9 кГц - 8,5 ГГц 100 кГц – 20 ГГц
    Разрешение по частоте 1 Гц (1 мГц с опцией ZNBT-К19)
    Стабильность (старение)
    опорного генератора
    +/- 1х 10-6 в год штатно
    +/- 1х 10-7 в год с опцией ZNBT8-В4
    Количество измерительных портов 4 штатно
    8 с опц. ZNBT8-B108
    12 с опц. ZNBT8-B112
    16 с опц. ZNBT8-B116
    20 с опц. ZNBT8-B120
    24 с опц. ZNBT8-B124
    8 штатно
    12 с опц. ZNBT20-B112
    16 с опц. ZNBT20-B116
    Тип измерительных портов N (розетка) 3,5 мм (вилка)
    Импеданс 50 Ω
    Динамический диапазон до 140 дБ (тип)
    (без опц. ступ. аттенюаторов)
    до 130 дБ (тип)
    Полосы фильтра ПЧ от 1 Гц до 1 МГц
    (до 10 МГц с опцией ZNBT-K17)
    Количество точек измерений от 2 до 100’001 (на трассу)
    Время измерения 201 точка, span 200 МГц, полоса фильтра ПЧ 1 МГц, центральная частота 5,1 ГГц
    < 2 мс < 3,5 мс
    Время переключения
    между каналами
    < 8 мс (макс. 2’001 точек)
    Погрешность измерения
    коэффициента передачи
    < 0,04 дБ или < 0,3°
    (выше 100 кГц;
    уровень -40 дБ до +5 дБ)
    ≤ 0,06 дБ или ≤ 0,4°
    (выше 100 кГц;
    уровень -35 дБ до +5 дБ)
    Погрешность измерения
    коэффициента отражения
    ≤ 0,18 дБ или ≤ 1,2°
    (100 кГц - 4,5 ГГц; при -3 дБ)
    ≤ 0,10 дБ или ≤ 0,6°
    (100 кГц - 10 ГГц; при 0 дБ)
    Диапазон выходной мощности Без опции расширения диапазона мощности B21-B26
    -55 дБм до +13 дБм
    (тип. +15 дБм)
    -30 дБм до +10 дБм
    (тип. +12 дБм)
    С опцией расширения диапазона мощности B21-B26
    -85 дБм до +13 дБм
    (тип. +15 дБм)
    -60 дБм до +10 дБм
    (тип. +12 дБм)
    Разрешение по мощности 0,01 дБ
    Максимальный номинальный уровень входной мощности + 13 дБм
    Уровень повреждения + 27 дБм (или 30 В DC)
    Питание 100-240 В, 50-60 Гц и 400 Гц
    Потребляемая мощность 4 порта 199 Вт (тип)
    8 портов 267 Вт (тип)
    12 портов 357 Вт (тип)
    16 портов 432 Вт (тип)
    20 портов 517 Вт (тип)
    24 порта 586 Вт (тип)
    8 портов 256 Вт (тип)
    12 портов 343 Вт (тип)
    16 портов 450 Вт (тип)
    Габаритные размеры (Ш-В-Г) 463 мм – 240 мм – 612 мм
    Масса 4 порта 22 кг
    8 портов 24 кг
    12 портов 29 кг
    16 портов 31 кг
    20 портов 36 кг
    24 порта 38 кг
    8 портов 27 кг
    12 портов 34 кг
    16 портов 36 кг
  • Комплект поставки ZNBT20

    Наименование Количество
    1 Векторный анализатор цепей 100 кГц – 20 ГГц ZNBT20 1
    2 Комплект ЗИП 1
    3 Руководство по эксплуатации 1
    4 Методика поверки 1

    Увеличение количества портов и расширение диапазона мощности производится по дополнительному заказу за отдельную плату.
