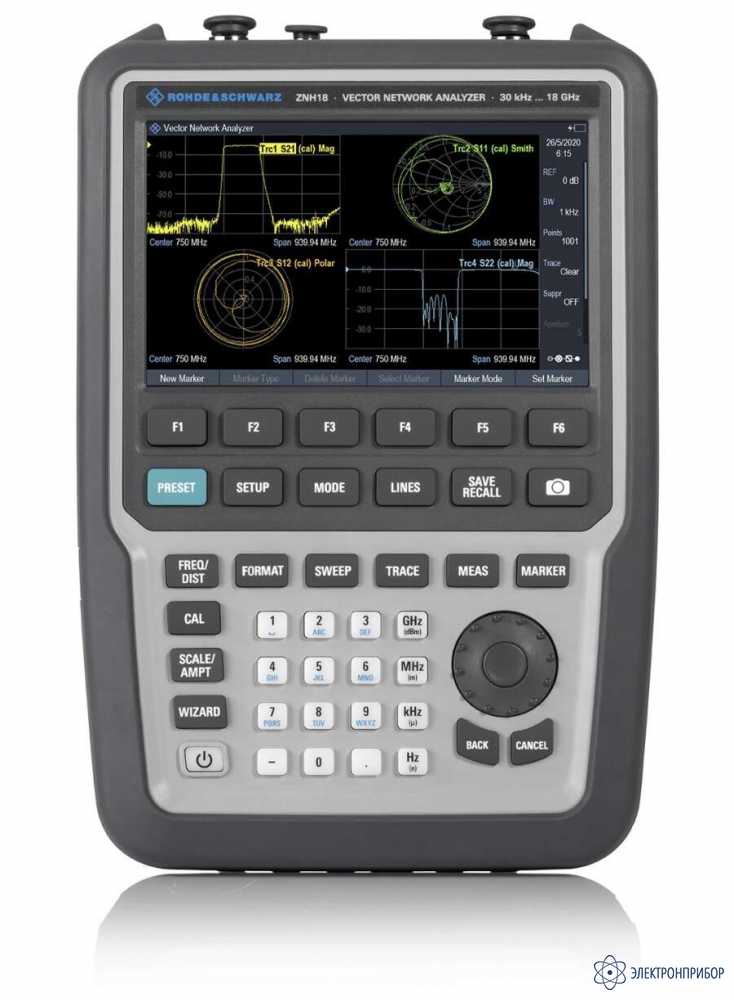

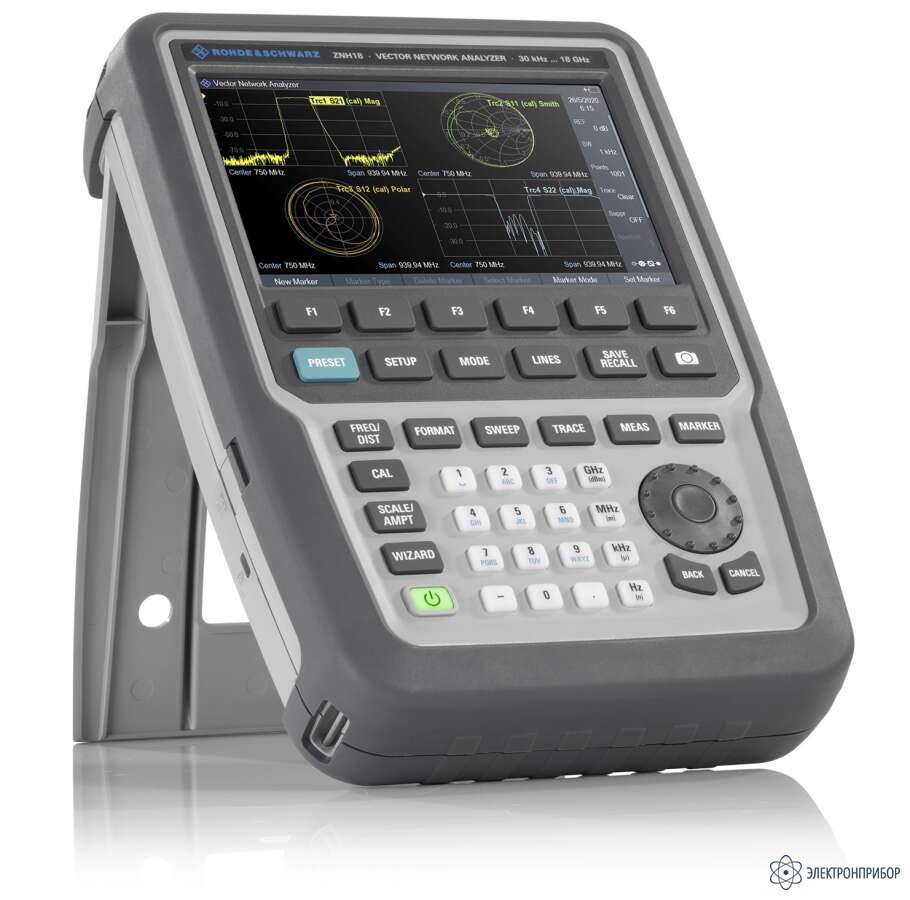

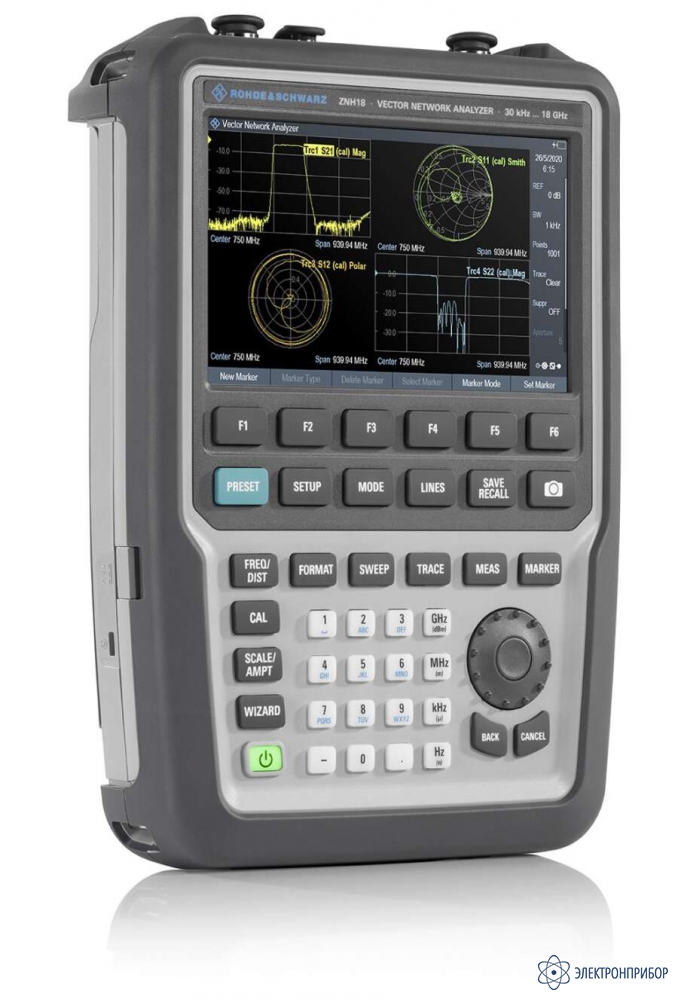

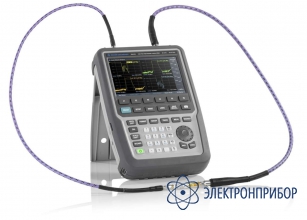

ZNH4 — портативный векторный анализатор цепей

Код товара: 62444
  • Описание портативного векторного анализатора цепей ZNH4:

    ZNH4 представляет собой полноценный двухпортовый портативный векторный анализатор цепей, который обеспечивает выполнение однопортовых измерений кабелей и антенн, а также полных двухпортовых измерений S-параметров. Сенсорный интерфейс прост в использовании, а меню обзора конфигурации делает подготовку к измерениям более эффективной. Несмотря на свои компактные размеры, анализатор ZNH4 совершенен в каждой детали и обладает превосходными рабочими характеристиками, предоставляя все необходимые функции.

    Особенности и преимущества портативного векторного анализатора цепей ZNH4:

    • Диапазон частот от 30 кГц до 4 ГГц;
    • Однопортовые измерения кабелей и антенн в базовой комплектации;
    • Измерение S-параметров (S11) в базовой комплектации;
    • Динамический диапазон 100 дБ (тип) для измерений развязки фильтров и антенн;
    • Антибликовый дисплей, компактные размеры, защищенный корпус (IP51).

    Архитектура с четырьмя приемниками

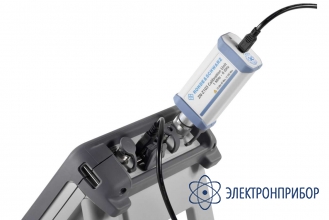

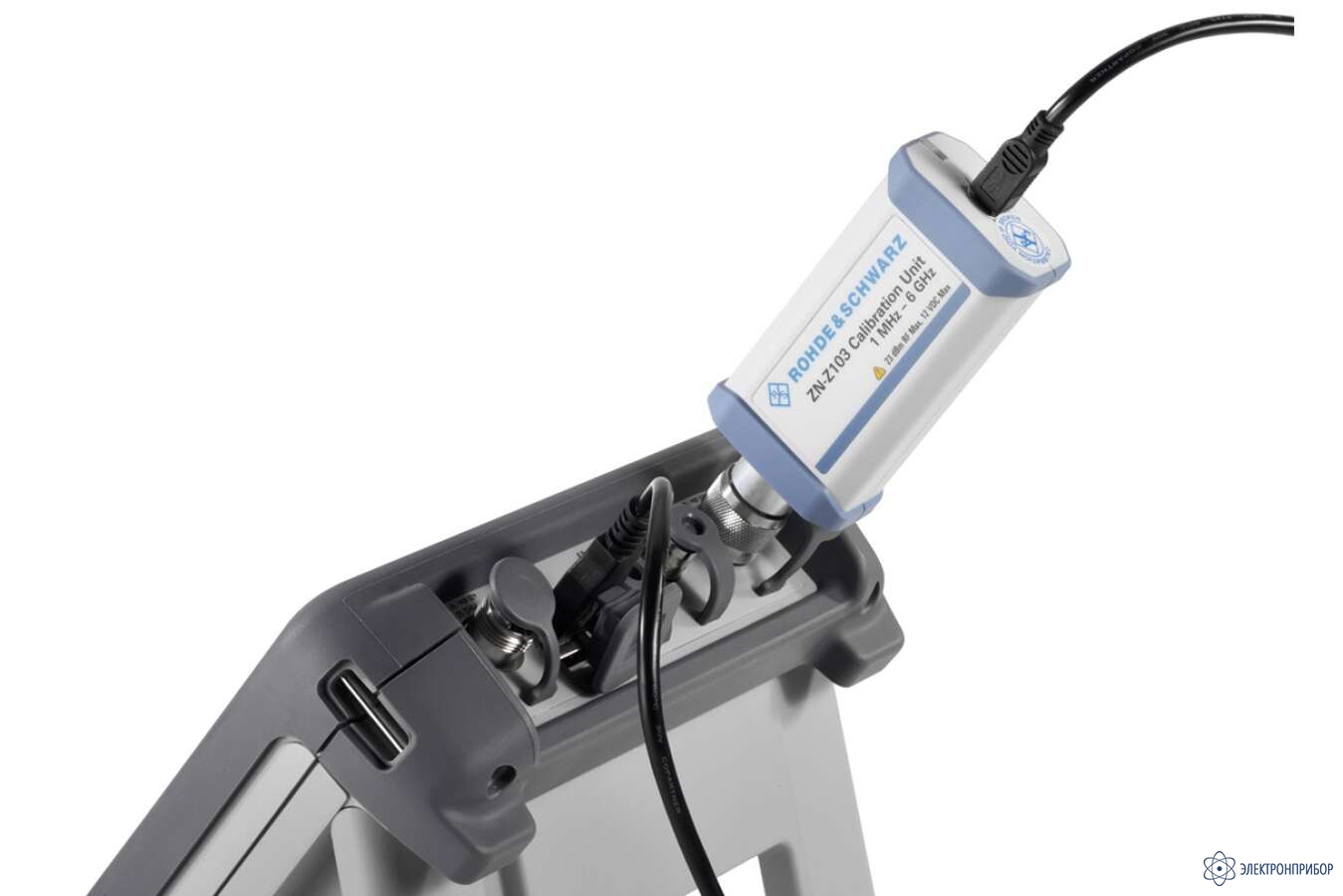

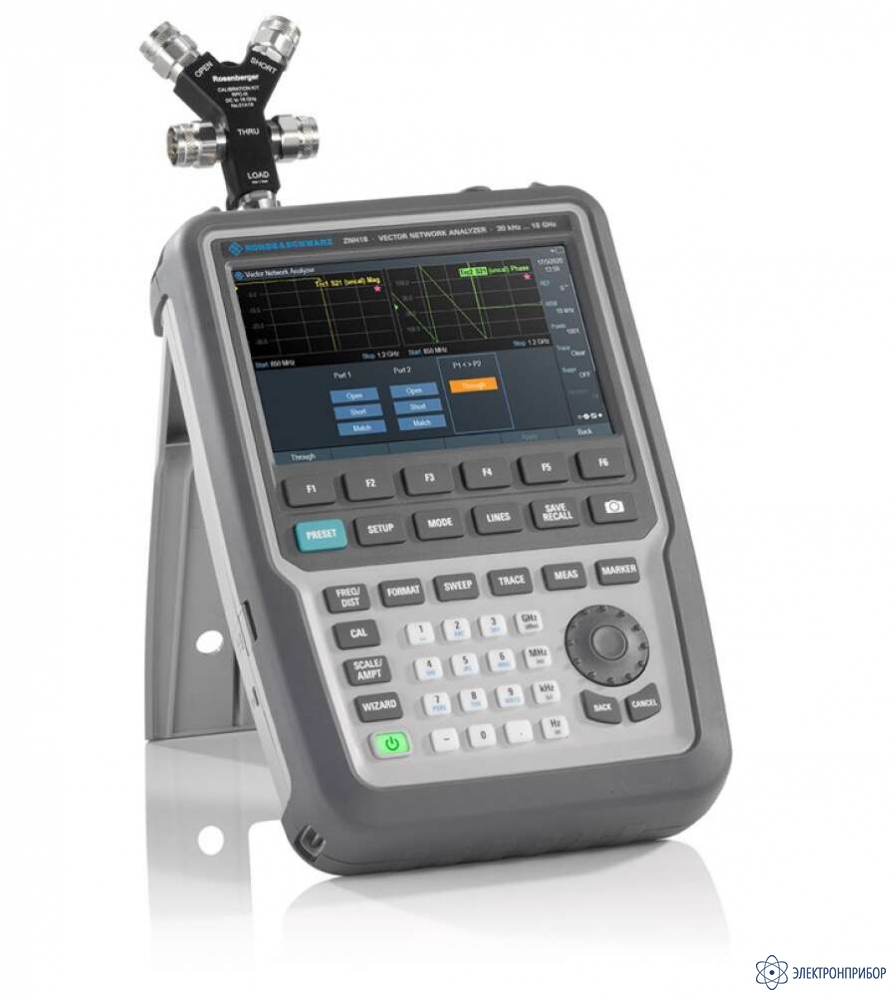

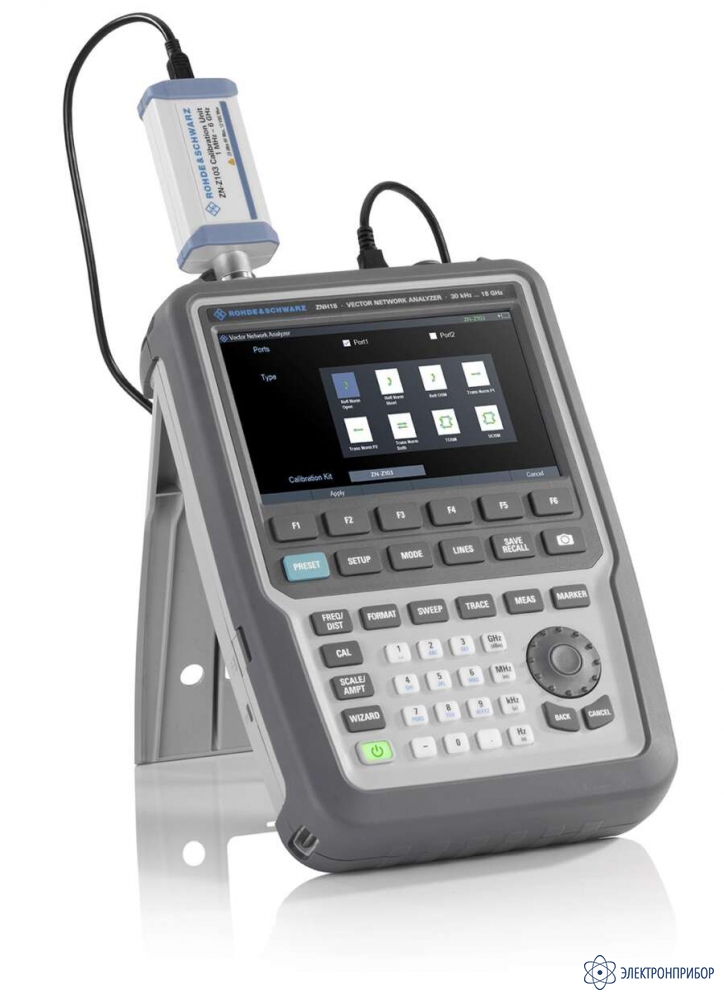

    Сложная ВЧ-архитектура обеспечивает доступ к новейшим типам калибровки

    Архитектру с 4-мя приемниками включает выделенные эталонные приемники и измерительные приемники как на порте 1, так и на порте 2. Это похволяет анализаторы поддерживать более совершенные типы калибровки, такие как калибровка UOSM (неизвестная перемычка, XX, КЗ и СН). Даннй вид калибровки полезен для ИУ с разными типами входных или выходных разъемов.

    Компактная рабочая лошадка

    Портативность и компактность ZNH4 делает его идеальным инструментом для полевых измерений.

    Анализатор также обеспечивает превосходные рабочие характеристики за счет следующих функций:

    • Широкий диапазон частот от 30 кГц до 4 ГГц для поддержки широкого спектра приложений;
    • Высокий динамический диапазон до 100дБ (тип.) для измерений больших колебаний уровня;
    • Высокая точность благодаря низкой амплитуде шума (СКЗ) от 0,0015 дБ до 0,0040 дБ (тип.) и низкому уровню фазового шума (СКЗ) от 0,02  0 до 0,04 0 (тип);
    • Встроенный ступенчатый аттенюатор приемника на обоих портах, который регулируется с шагом 5 дБ в диапазоне от 0 до 15дБ.

    Прост в использовании

    Мультисенсорный экран, дистанционное управление и мастер измерений для максимального удобства пользователей

    Мультисенсорный экран обеспечивает стандартную функцию масштабирования пальцами доступную на смартфонах. Анализатор поддерживает стандартные жесты управления телефоном, помогая пользователям освоится с управлением. Даже если у операторов нет непосредственного доступа к прибору, для бесперебойной работы можно использовать бесплатные приложения для достанционного управления на ПК, Android и IOS. Более того, мастер измерений позволяет дополнительно упростить измерения за счет испоьзования автоматических тестовых последовательностей, ускоряя процесс тестирования и снижая вероятность ошибки, связанной с человеческим фактором.

    Простая настройка

    Простая и быстрая настройка с помощью меню обзора конфигурации.

    Анализатор оснащен как клавишами, так и поворотной ручкой, а также содержит элементы управления на сенсорном экране. Клавиши большие и хорошо разнесены, что позволяет легко работать с прибором в перчатках.

    Емкостный сенсорный экран предлагает новые возможности взаимодействия с пользователем:

    • Напосредственное взаимодействие с элементами на экране;
    • Быстрый доступ к меню;
    • Изменения частоты и полосы обзора;
    • Добавление\перемещение\удаление маркеров.

    Меню обзора конфигурации сокращает количество шагов, необходимых для настройки  параметров измерения, обеспечивая быструю настройку.

    Простое повышение эффективности

    Полный набор стандартных функций и простой заказ опций.

    Базовый блок прибора содержит следующие функции:

    • Измерение расстояния до места повреждения;
    • Однопортовое измерение потерь в кабеле;
    • Измерение характеристик отражения;
    • Измерение потерь при распространении сигнала;
    • Четыре S- параметра ( S11, S21,S12,S22).

    Если возникает наобходимость в дополнительных функциях, их легко, заказать. Все опции можно заказать прямо и независимо от других, что означает отсутствие скрытых затрак и путаницы при заказе.

  • Технические характеристики портативного векторного анализатора цепей ZNH4:

    Параметр Значение
    Количество портов 2
    Диапазон частот от 30 кГц до 4 ГГц
    Коннектор N-типа
    Однопортовые измерения кабелей и антенн в базовой комплектации Есть
    Измерение S-параметров в базовой комплектации S11, S12, S21, S22
    Динамический диапазон 100 дБ
    Антибликовый дисплей Есть
    Защищенный корпус IP51
    Амплитуда шума (СКЗ) от 0,0015 дБ до 0,0040 дБ
    Фазовый шум(СКЗ) от 0,02 0 до 0,04 0
  • Комплект поставки ZNH4

    Наименование Количество
    1 Портативный векторный анализатор цепей ZNH4 1
