ЭлтехСН 10000*3люкс, Элтех СН 10000 3 люкс

Стабилизаторы напряжения

Элтех СН 10000*3 люкс — трёхфазный стабилизатор напряжения

Код товара: 80624

    • Гарантия

      6 лет

    Описание трёхфазного стабилизатора напряжения Элтех СН 10000*3 люкс:

    Трехфазный комплект на 30 кВа для домов, коттеджей, где электросеть с низкими параметрами. Уникальная серия Люкс повышает входное напряжение от 90 вольт без потери мощности стабилизатора. Потребителю подается качественное напряжение, отклонением 6 %.

    Исполнение корпуса трёхфазного стабилизатора напряжения Элтех СН 10000*3 люкс:

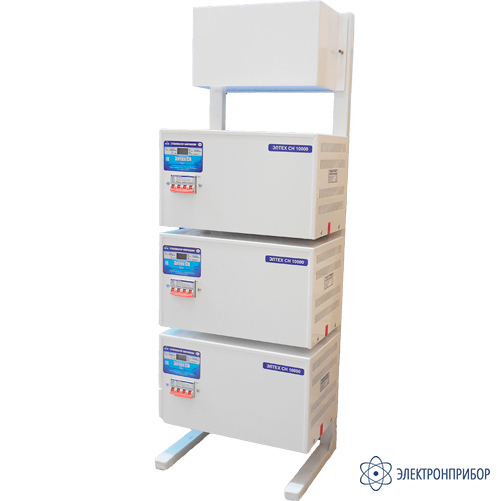

    Трехфазный стабилизатор Элтех СН 10000*3 люкс комплектуется из трех однофазных блоков, дополнительно (при необходимости) блоком контроля фаз и стойкой. Далее рассмотрим на примере однофазного блока. Каждый отдельный стабилизатор выполнен в металлическом корпусе со степенью защиты IP20. Окрашен белой порошковой эмалью, обладающей повышенной стойкостью к небольшим царапинам. Встроенный предохранитель для защиты от коротких замыканий. Для включения применяется выключатель. На мощных моделях используется автоматический выключатель. Исполнение корпуса универсальное. Есть возможность использования в настенном варианте или в напольном. Для напольного исполнения применяются резиновые ножки. Маломощные модели до 3 кВт используются только в напольном исполнении. Мощные стабилизаторы мощностью от 15 кВт и выше для однофазной сети эксплуатируются только в напольном варианте.

    Трёхфазный стабилизатор напряжения Элтех СН 10000*3 люкс обеспечивает:

    • защиту от высоких скачков напряжения (выдерживает перепады до 1000 вольт);
    • стабилизацию сети в широком диапазоне;
    • защитное отключение от пониженных напряжений ниже 85 вольт;
    • высокий КПД;
    • защиту от токов перегрузок (встроенная двухуровневая токовая защита);
    • оборудован температурной защитой от перегрева автотрансформатора;
    • защиту от токов короткого замыкания;
    • работает в режиме прямого нуля (подключение без разрыва нулевого проводника).

    Принцип действия трёхфазного стабилизатора напряжения Элтех СН 10000*3 люкс:

    При первом подключении стабилизатора к электросети, прибор анализирует параметры входного напряжения. Коммутация обмоток автотрансформатора изготовлена через силовые ключи -тиристоры. Электронные ключи имеют неограниченный ресурс работоспособности, обладают высокой надежностью и прочностью. Исходя из уровня входной электросети, подается команда на соответствующую обмотку трансформатора для уменьшения или увеличения входного значения.

    Высокое быстродействие менее 20 м/с, позволяет мгновенно и плавно регулировать любые перепады сети. Подключая необходимую обмотку, стабилизатор обеспечивает качественным питанием нагрузку. Контролируя круглосуточно уровень выходного напряжения автоматически осуществляется переключение ступеней. Для потребителя эти действия регулировки и переключения остаются незамеченными. При приближении входного напряжения к верхнему порогу, обмотки переключаются на понижение. И на выходе стабилизатора снижается значение на 20 вольт. (Величина регулировки зависит от серии исполнения стабилизатора). Точно так же происходит регулировка уровня входящей электросети при приближении к нижнему пороговому значению. Стабилизатор повышает уровень выходного значения на 20 вольт, с помощью переключения обмоток. Регулировка тиристоров происходит при минимальном токе. В итоге стабилизатор серии люкс способен регулировать входное напряжение в диапазоне 85-265 вольт, подавая нагрузке питание в пределах 208-233 вольта. Цифровая индикация, расположенная на лицевой панели корпуса отображает входные и выходные характеристики сети и нагрузки. Уникальная серия люкс создана для электросетей с низким уровнем напряжения. Стабилизатор Элтех СН 10000*3 люкс во всем диапазоне регулирует параметры без потерь по мощности, благодаря уникальным технологиям, мощным силовым ключам и значительному увеличению мощности трансформатора. Если параметры сети выходят за границы рабочих характеристик стабилизатора, автоматически срабатывают встроенные защитные функции. При возобновлении входных параметров в рабочие характеристики, стабилизатор автоматически подключает нагрузку.

  • Технические характеристики трёхфазного стабилизатора напряжения Элтех СН 10000*3 люкс:

    Параметр Значение
    Источник питания сеть
    Длина шнура питания 3 м
    Конструкция отдельно стоящий
    Форма выходного сигнала синусоида, без искажений
    Дополнительные защиты от повышенных скачков, от пониженного напряжения, перегрузка, перегрев, от короткого замыкания, от помех, от высоковольтных скачков
    Отображение информации светодиодная индикация
    Система байпас (Bypass) встроенный
    Подключение встроенный кабель
    Влажность окружающей среды 80 %
    Срок службы 10 лет
    Габариты (Ш х В х Д) 3*(250 х 280 х 480) мм
    Степень защиты IP 20
    Охлаждение принудительное
    Температура помещения -30 - +40 °C
    Тип крепления настенно/напольное
    Защита по мощности 45 А
    Защита от короткого замыкания электронная и автоматический выключатель
    Быстродействие 20 мс
    Тип ключей симисторы
    Защита от пусковых токов 100 А
    Диапазон изменения нагрузки 0-100 %
    КПД 98 %
    Уровни коррекции 8
    Частота сети 50+/-2 Гц
    Допустимая перегрузка 150 %
    Предельный диапазон 50 - 600 В
    Рабочее напряжение 89 - 258 В
    Точность регулировки 6 %
    Выходное напряжение 357 - 403 В
    Граничный диапазон 150 - 470 В
    Тип сети трехфазный
    Серия люкс
    Мощность 30 кВт
    Вес 75 кг
    Цвет белый

  • Комплект поставки Элтех СН 10000*3 люкс

    № Наименование Количество
    1 Трёхфазный стабилизатор напряжения Элтех СН 10000*3 люкс 1
