Элтех СН 12000*3 престиж — трёхфазный стабилизатор напряжения

Код товара: 80577

    • Гарантия

      6 лет

    Описание трёхфазного стабилизатора напряжения Элтех СН 12000*3 престиж:

    Трехфазный стабилизатор 36 кВт для нагрузки не более 36000 Ва, которая требует электропитание высокого качества: медицинское и лабораторное оборудование, теле-радиоаппаратура, импортное оборудование. Тиристоры- силовые ключи на базе микропроцессора обеспечивают плавную регулировку с высоким быстродействием менее 20 мс.

    Исполнение корпуса трёхфазного стабилизатора напряжения Элтех СН 12000*3 престиж:

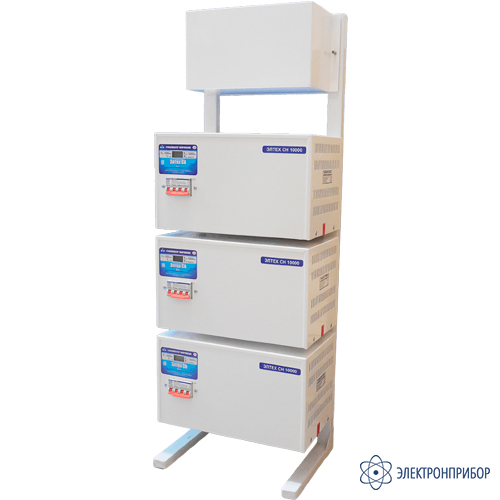

    Трехфазный стабилизатор Элтех СН 12000*3 престиж комплектуется из трех однофазных блоков, дополнительно (при необходимости) блоком контроля фаз и стойкой. Далее рассмотрим на примере однофазного блока. Каждый отдельный стабилизатор выполнен в металлическом корпусе со степенью защиты IP20. Окрашен белой порошковой эмалью, обладающей повышенной стойкостью к небольшим царапинам. Встроенный предохранитель для защиты от коротких замыканий. Для включения применяется выключатель. На мощных моделях используется автоматический выключатель. Исполнение универсальное. Есть возможность использования в настенном варианте или в напольном. Для напольного исполнения применяются резиновые ножки. Маломощные модели до 3 кВт используются только в напольном исполнении. Мощные стабилизаторы мощностью от 15 кВт и выше для однофазной сети эксплуатируются только в напольном варианте. На лицевой панели корпуса располагается ЖК индикация, которая в круглосуточном режиме отображает все необходимые параметры входной и выходной электросети и нагрузки.

    Трёхфазный стабилизатор напряжения Элтех СН 12000*3 престиж обеспечивает:

    • защиту от высоких скачков напряжения (выдерживает перепады до 1000 вольт);
    • стабилизацию сети в широком диапазоне;
    • защитное отключение от пониженных напряжений ниже 140 вольт;
    • высокий КПД;
    • защиту от токов перегрузок (встроенная двухуровневая токовая защита);
    • оборудован температурной защитой от перегрева автотрансформатора;
    • защиту от токов короткого замыкания;
    • работает в режиме прямого нуля (подключение без разрыва нулевого проводника).

    Принцип действия трёхфазного стабилизатора напряжения Элтех СН 12000*3 престиж:

    При включении стабилизатора в электросеть, мгновенно анализируется уровень входного напряжения. В зависимости от величины входного напряжения, стабилизатор подает команду на подключение соответствующей обмотки автотрансформатора. Коммутация обмоток автотрансформатора выполнена через симисторы (триак)-электронные силовые ключи, которые имеют неограниченный ресурс работоспособности. Бесшумная работоспособность в круглосуточном режиме. Стабилизатор непрерывно контролирует уровень входного напряжения и мгновенно переключает обмотки трансформатора, подавая на нагрузку качественное электропитание. При приближении к верхнему пороговому значению на выходе стабилизатора, возникает переключение обмотки на снижение.

    Благодаря высокому быстродействию менее 20 м/с, мгновенно уменьшается уровень входного значения на 4 вольта. Процесс регулировки и переключения силовых ключей происходит при минимальном токе и остается незамеченным для потребителя. У серии престиж 15 ступеней переключения. Это позволяет плавно регулировать уровень входного напряжения и исключает возможность возникновения любых помех. При снижении уровня входного значения электросети происходит схожий процесс. На выходе стабилизатора снижается выходное напряжения до граничного значения и стабилизатор дает команду на переключение обмоток. В результате выходное напряжение поднимается на 4 вольта. Стабилизатор серии престиж подает для нагрузки стабильное напряжение в пределах 216-224 вольта в круглосуточном режиме. Элтех СН 12000*3 престиж контролирует входные параметры электросети в широком диапазоне и отображает на ЖК индикации. Уровень входного напряжения до стабилизатора может быть в пределах 140-265 вольт. Если параметры входной электросети выходят за границы пороговых значений стабилизатора, срабатывают защитные функции и стабилизатор отключает потребителя от электросети. При возвращении входных значений в рабочие параметры, стабилизатор автоматически подключает потребителя к электросети. Эта процедура полностью высоко-автоматизирована и не запрашивает вмешательства пользователей.

  • Технические характеристики трёхфазного стабилизатора напряжения Элтех СН 12000*3 престиж:

    Параметр Значение
    Источник питания сеть
    Длина шнура питания 3 м
    Конструкция отдельно стоящий
    Форма выходного сигнала синусоида, без искажений
    Дополнительные защиты от повышенных скачков, от пониженного напряжения, перегрузка, перегрев, от короткого замыкания, от помех, от высоковольтных скачков
    Отображение информации жидкокристаллический экран
    Система байпас (Bypass) встроенный
    Подключение встроенный кабель
    Влажность окружающей среды 80 %
    Срок службы 10 лет
    Габариты (Ш х В х Д) 3*(250 х 280 х 480) мм
    Степень защиты IP 20
    Охлаждение принудительное
    Температура помещения -30 - +40 °C
    Тип крепления настенно/напольное
    Защита по мощности 55 А
    Защита от короткого замыкания электронная и автоматический выключатель
    Быстродействие 10 мс
    Тип ключей симисторы
    Защита от пусковых токов 100 А
    Диапазон изменения нагрузки 0-100 %
    КПД 98 %
    Уровни коррекции 15
    Частота сети 50+/-2 Гц
    Допустимая перегрузка 150 %
    Предельный диапазон 50 - 600 В
    Рабочее напряжение 285 - 450 В
    Точность регулировки 1,8 %
    Выходное напряжение 373 - 388 В
    Граничный диапазон 240 - 475 В
    Тип сети трехфазный
    Серия престиж
    Мощность 36 кВт
    Вес 90 кг
    Цвет белый

  • Комплект поставки Элтех СН 12000*3 престиж

    № Наименование Количество
    1 Трёхфазный стабилизатор напряжения Элтех СН 12000*3 престиж 1
