Элтех СН 15000*3 бриз — трёхфазный стабилизатор напряжения

Код товара: 80545

    • Гарантия

      6 лет

    Описание трёхфазного стабилизатора напряжения Элтех СН 15000*3 бриз:

    Для мощной нагрузки трехфазный комплект на 45 кВт высокой точности 3 %. Все защитные функции работают в автоматическом режиме. Микропроцессорное управление в цепи с электронными ключами - тиристорами обладает высоким быстродействием по защите от аварийных скачков и колебаний в сети.

    Исполнение корпуса трёхфазного стабилизатора напряжения Элтех СН 15000*3 бриз:

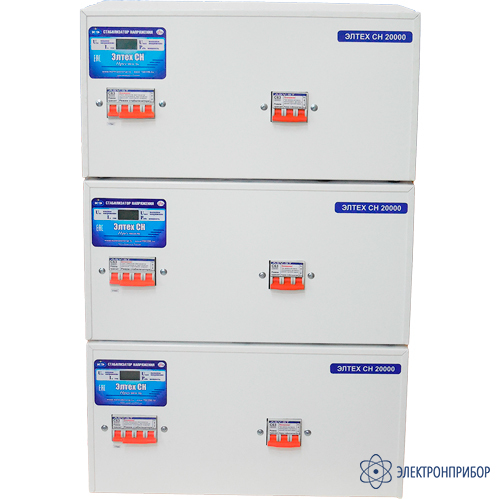

    Трехфазный стабилизатор Элтех СН 15000*3 бриз комплектуется из трех однофазных блоков, дополнительно (при необходимости) блоком контроля фаз и стойкой. Далее рассмотрим на примере однофазного блока. Каждый отдельный стабилизатор выполнен в металлическом корпусе со степенью защиты IP20. Окрашен белой порошковой эмалью, обладающей повышенной стойкостью к небольшим царапинам. На маломощных моделях имеется встроенная евророзетка и евровилка. Встроенный предохранитель для защиты от коротких замыканий. Для включения применяется выключатель. На мощных моделях используется автоматический выключатель. Исполнение универсальное. Есть возможность использования в настенном варианте или в напольном. Для напольного исполнения применяются резиновые ножки. Маломощные модели до 3 кВт используются только в напольном исполнении. Мощные стабилизаторы мощностью от 15 кВт и выше для однофазной сети эксплуатируются только в напольном варианте.

    Трёхфазный стабилизатор напряжения Элтех СН 15000*3 бриз обеспечивает:

    • защиту от высоких скачков напряжения (выдерживает перепады до 1000 вольт);
    • стабилизацию сети в широком диапазоне;
    • защитное отключение от пониженных напряжений ниже 120 вольт;
    • высокий КПД;
    • защиту от токов перегрузок (встроенная двухуровневая токовая защита);
    • оборудован температурной защитой от перегрева автотрансформатора;
    • защиту от токов короткого замыкания;
    • работает в режиме прямого нуля (подключение без разрыва нулевого проводника).

    Принцип действия трёхфазного стабилизатора напряжения Элтех СН 15000*3 бриз:

    При включении стабилизатора в электросеть, мгновенно анализируется уровень входного напряжения. В зависимости от величины входного напряжения, стабилизатор подает команду на подключение соответствующей обмотки автотрансформатора. Коммутация обмоток автотрансформатора выполнена через симисторы (триак)-электронные силовые ключи, которые имеют неограниченный ресурс работоспособности. Бесшумная работоспособность в круглосуточном режиме. Стабилизатор непрерывно контролирует уровень входного напряжения и мгновенно переключает обмотки трансформатора, подавая на нагрузку качественное электропитание. При приближении к верхнему пороговому значению на выходе стабилизатора, возникает переключение обмотки на снижение.

    Благодаря высокому быстродействию менее 20 м/с, мгновенно уменьшается уровень входного значения на 7 вольт. Процесс регулировки и переключения силовых ключей происходит при минимальном токе и остается незамеченным для потребителя. У серии бриз 12 ступеней переключения. Это позволяет плавно регулировать уровень входного напряжения и исключает возможность возникновения любых помех. При снижении уровня входного значения электросети происходит схожий процесс. На выходе стабилизатора снижается выходное напряжения до граничного значения и стабилизатор дает команду на переключение обмоток. В результате выходное напряжение поднимается на 7 вольт. Стабилизатор серии бриз подает для нагрузки стабильное напряжение в пределах 213-227 вольт в круглосуточном режиме. Элтех СН 15000*3 бриз контролирует входные параметры электросети в широком диапазоне. Уровень входного напряжения до стабилизатора может быть в пределах 120-275 вольт. Если параметры входной электросети выходят за границы пороговых значений стабилизатора, срабатывают защитные функции и стабилизатор отключает потребителя от электросети. При возвращении входных значений в рабочие параметры, стабилизатор автоматически подключает потребителя к электросети. Эта процедура полностью высоко-автоматизирована и не запрашивает вмешательства пользователей.

  • Технические характеристики трёхфазного стабилизатора напряжения Элтех СН 15000*3 бриз:

    Параметр Значение
    Источник питания сеть
    Длина шнура питания 3 м
    Конструкция отдельно стоящий
    Форма выходного сигнала синусоида, без искажений
    Дополнительные защиты от повышенных скачков, от пониженного напряжения, перегрузка, перегрев, от короткого замыкания, от помех, от высоковольтных скачков
    Отображение информации жидкокристаллический экран
    Система байпас (Bypass) встроенный
    Подключение встроенный кабель
    Влажность окружающей среды 80 %
    Срок службы 10 лет
    Габариты (Ш х В х Д) 3*(290 х 280 х 530) мм
    Степень защиты IP 20
    Охлаждение принудительное
    Температура помещения -30 - +40 °C
    Тип крепления напольное
    Защита по мощности 72 А
    Защита от короткого замыкания электронная и автоматический выключатель
    Быстродействие 20 мс
    Тип ключей симисторы
    Защита от пусковых токов 100 А
    Диапазон изменения нагрузки 0-100 %
    КПД 98 %
    Уровни коррекции 12
    Частота сети 50+/-2 Гц
    Допустимая перегрузка 150 %
    Предельный диапазон 50 - 600 В
    Рабочее напряжение 240 - 455 В
    Точность регулировки 3 %
    Выходное напряжение 368 - 392 В
    Граничный диапазон 210 - 475 В
    Тип сети трехфазный
    Серия бриз
    Мощность 45 кВт
    Вес 111 кг
    Цвет белый

  • Комплект поставки Элтех СН 15000*3 бриз

    № Наименование Количество
    1 Трёхфазный стабилизатор напряжения Элтех СН 15000*3 бриз 1
