Элтех СН 20000 стандарт 100 — стабилизатор напряжения

Код товара: 80486

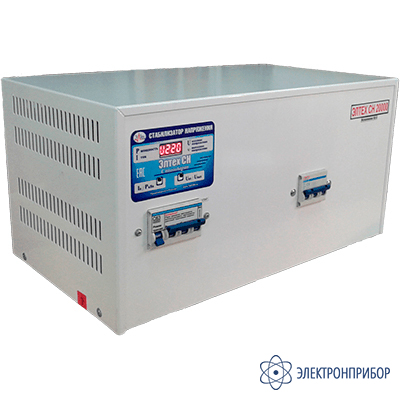

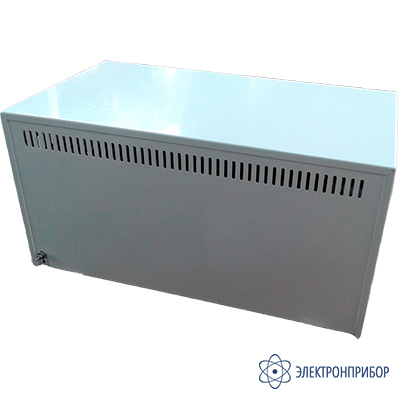

  • Стабилизатор напряжения Элтех СН 20000 стандарт 100 Стабилизатор напряжения Элтех СН 20000 стандарт 100

    • Гарантия

      6 лет

    Описание стабилизатора напряжения Элтех СН 20000 стандарт 100:

    Однофазный прибор 220 В 20 кВт серии стандарт 100 устанавливают на объекты, где входное напряжение падает до 100 Вольт и нагрузка не превышает 20000 Ва. Выбирая такие однофазные приборы необходимо учесть падение мощности при минимальном напряжении. Корпус выполнен из металла со степенью защиты IP20. Цифровая индикация на лицевой панели отображает важные параметры сети и нагрузки. Многоступенчатая система защиты от всевозможных помех сети, перегрева, перегрузки, по току.

    Исполнение корпуса стабилизатора напряжения Элтех СН 20000 стандарт 100:

    Стабилизатор ЭЛТЕХ СН 20000 стандарт 100 выполнен в металлическом корпусе со степенью защиты IP20. Окрашен белой порошковой эмалью, обладающей повышенной стойкостью к небольшим царапинам. Встроенный предохранитель для защиты от коротких замыканий. Для включения применяется выключатель. На мощных моделях используется автоматический выключатель. Исполнение универсальное. Есть возможность использования в настенном варианте или в напольном. Для напольного исполнения применяются резиновые ножки. Маломощные модели до 3 кВт используются только в напольном исполнении. Мощные стабилизаторы мощностью от 15 кВт и выше для однофазной сети эксплуатируются только в напольном варианте.

    Стабилизатор напряжения Элтех СН 20000 стандарт 100 обеспечивает:

    • защиту от высоких скачков напряжения (выдерживает перепады до 1000 вольт);
    • стабилизацию сети в широком диапазоне;
    • защитное отключение от пониженных напряжений ниже 85 вольт;
    • высокий КПД;
    • защиту от токов перегрузок (встроенная двухуровневая токовая защита);
    • оборудован температурной защитой от перегрева автотрансформатора;
    • защиту от токов короткого замыкания;
    • работает в режиме прямого нуля (подключение без разрыва нулевого проводника).

    Принцип действия стабилизатора напряжения Элтех СН 20000 стандарт 100:

    Первым шагом при включении стабилизатора в электросеть, идет анализ уровня входного напряжения. Сам процесс по времени быстротечен. Занимает всего доли секунды. В зависимости от уровня напряжения, подключается соответствующая обмотка автотрансформатора. Коммутация обмоток выполнена через силовые ключи. Роль силовых ключей выполняют симисторы (триак). Полностью электронные элементы, которые обладают высокой надежностью. Не издают помех и дополнительных шумов при работе. Имеют высокий запас прочности. Стабилизатор подключив необходимую обмотку, подает напряжение в нагрузку. Продолжая следить в круглосуточном режиме за уровнем напряжения на выходе. При достижении верхнего порогового значения на выходе стабилизатора, происходит переключение обмотки на понижение. Результатом становится уменьшение выходного значения на 15 вольт (в зависимости от серии исполнения величина регулировки меняется).

    Весь процесс проходит со скоростью 20 м/с. За счет высокого быстродействия, потребители не замечают сам процесс регулировки. Переключение силовых ключей, происходит при минимальном токе. Данный вариант переключения исключает появления помех от работы переключения силовых ключей. Аналогичный процесс происходит при уменьшении уровня электросети на входе. Выходное напряжение на выходе стабилизатора уменьшается до порогового значения (данные значения заданны в характеристиках стабилизатора и зависят от серии исполнения). Достигая порога, происходит переключение обмоток. Результатом, становится увеличение выходного напряжения на 15 вольт. Результатом для серии стандарт 100 становится, регулировка выходного напряжения для потребителя в пределах 210-230 вольт круглосуточно. При этом уровень электросети до стабилизатора, может изменяться в пределах 85-265 вольт. Элтех СН 20000 стандарт 100 работает во всем диапазоне. Цифровая индикация, расположенная на лицевой панели корпуса отображает входные и выходные характеристики сети и нагрузки. Серия стандарт 100 создана для электросетей с низким уровнем напряжения. При выборе такой серии необходимо учитывать падение мощности при минимальных пороговых значениях. При выходе значений за граничные значения, стабилизатор отключает потребителя. Продолжая следить за уровнем входной электросети. При возврате значений в заданные пределы, стабилизатор автоматически подключит потребителя. Весь процесс автоматизирован и не требует участие пользователя.

  • Технические характеристики стабилизатора напряжения Элтех СН 20000 стандарт 100:

    Параметр Значение
    Источник питания сеть
    Длина шнура питания 3 м
    Конструкция отдельно стоящий
    Форма выходного сигнала синусоида, без искажений
    Дополнительные защиты от повышенных скачков, от пониженного напряжения, перегрузка, перегрев, от короткого замыкания, от помех, от высоковольтных скачков
    Отображение информации цифровой индикатор
    Система байпас (Bypass) встроенный
    Подключение встроенный кабель
    Влажность окружающей среды 80 %
    Срок службы 10 лет
    Габариты (Ш х В х Д) 290 х 280 х 530 мм
    Степень защиты IP 20
    Охлаждение принудительное
    Температура помещения -30 - +40 °C
    Тип крепления напольное
    Защита по мощности 95 А
    Защита от короткого замыкания электронная и автоматический выключатель
    Быстродействие 20 мс
    Тип ключей симисторы
    Защита от пусковых токов 100 А
    Диапазон изменения нагрузки 0-100 %
    КПД 98 %
    Уровни коррекции 15
    Выходное напряжение (граничный диапазон) 180-240 В
    Частота сети 50+/-2 Гц
    Допустимая перегрузка 150 %
    Предельный диапазон 50 - 600 В
    Рабочее напряжение 110-250 В
    Точность регулировки 3,5 %
    Выходное напряжение 212 - 228 В
    Граничный диапазон 90 - 270 В
    Тип сети однофазный
    Серия стандарт 100
    Мощность 20 кВт
    Вес 45 кг
    Цвет белый

  • Комплект поставки Элтех СН 20000 стандарт 100

    № Наименование Количество
    1 Стабилизатор напряжения Элтех СН 20000 стандарт 100 1
