ЭлтехСН 8000*3эко, Элтех СН 8000 3 эко
Элтех СН 8000*3 эко — трёхфазный стабилизатор напряжения
Код товара: 80602-
-
Гарантия
6 лет
Описание трёхфазного стабилизатора напряжения Элтех СН 8000*3 эко:
Стабилизатор 30 кВа для трехфазной сети комплектуется тремя отдельными стабилизаторами. Светодиодная индикация в круглосуточном режиме отслеживает важные параметры входных, выходных параметров электросети такие, как мощность подключенного оборудования, напряжения, тока.
Исполнение корпуса трёхфазного стабилизатора напряжения Элтех СН 8000*3 эко:

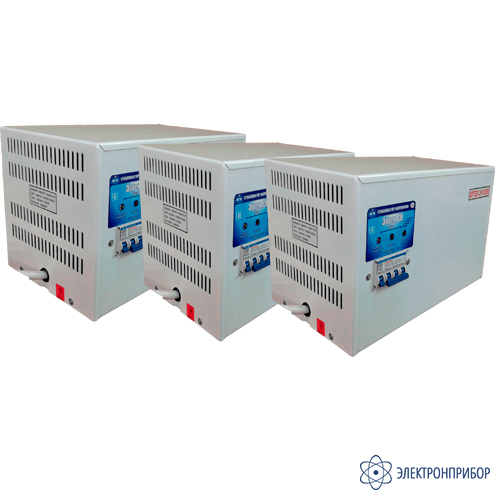

Трехфазный стабилизатор Элтех СН 8000*3 эко комплектуется из трех однофазных блоков, дополнительно (при необходимости) блоком контроля фаз и стойкой. Далее рассмотрим на примере однофазного блока. Каждый отдельный стабилизатор выполнен из металла, со степенью защиты IP20. Это исключает возможность попадания внутрь крупных предметов и вероятность соприкосновения с токоведущими частями стабилизатора. Окрашен белой порошковой эмалью, обладающей повышенной стойкостью к небольшим царапинам. Встроенный предохранитель для защиты от коротких замыканий. Для включения применяется выключатель. На мощных моделях используется автоматический выключатель. Исполнение корпуса универсальное. Есть возможность использования в настенном варианте или в напольном. Для напольного исполнения применяются резиновые ножки. Маломощные модели до 3 кВт используются только в напольном исполнении. Мощные стабилизаторы мощностью от 15 кВт и выше для однофазной сети эксплуатируются только в напольном варианте.
Трёхфазный стабилизатор напряжения Элтех СН 8000*3 эко обеспечивает:
- защиту от высоких скачков напряжения (выдерживает перепады до 1000 вольт);
- стабилизацию сети в широком диапазоне;
- защитное отключение от пониженных напряжений ниже 140 вольт;
- высокий КПД;
- защиту от токов перегрузок (встроенная двухуровневая токовая защита);
- оборудован температурной защитой от перегрева автотрансформатора;
- защиту от токов короткого замыкания;
- работает в режиме прямого нуля (подключение без разрыва нулевого проводника).
Принцип действия трёхфазного стабилизатора напряжения Элтех СН 8000*3 эко:
При первом подключении стабилизатора к электросети, прибор анализирует параметры входного напряжения. Коммутация обмоток автотрансформатора изготовлена через силовые ключи -тиристоры. Электронные ключи имеют неограниченный ресурс работоспособности, обладают высокой надежностью и прочностью. Исходя из уровня входной электросети, подается команда на соответствующую обмотку трансформатора для уменьшения или увеличения входного значения.
Высокое быстродействие менее 20 м/с, позволяет мгновенно и плавно регулировать любые перепады сети. Подключая необходимую обмотку, стабилизатор обеспечивает качественным питанием нагрузку. Контролируя круглосуточно уровень выходного напряжения автоматически осуществляется переключение ступеней. Для потребителя эти действия регулировки и переключения остаются незамеченными. При приближении входного напряжения к верхнему порогу, обмотки переключаются на понижение. И на выходе стабилизатора снижается значение на 20 вольт. (Величина регулировки зависит от серии исполнения стабилизатора). Точно так же происходит регулировка уровня входящей электросети при приближении к нижнему пороговому значению. Стабилизатор повышает уровень выходного значения на 20 вольт, с помощью переключения обмоток. Регулировка тиристоров происходит при минимальном токе. В итоге стабилизатор серии эко способен регулировать входное напряжение в диапазоне 140-270 вольт, подавая нагрузке питание в пределах 203-234 вольта. Светодиодная индикация, расположенная на лицевой панели корпуса отображает уровень входного и выходного напряжения, тока и нагрузки. Экономичная серия эко разработана для электросетей с небольшими отклонениями уровня напряжения. Стабилизатор Элтех СН 8000*3 эко во всем диапазоне регулирует необходимые параметры и сглаживает всевозможные всплески и колебания электросети. Если параметры сети выходят за границы рабочих характеристик стабилизатора, автоматически срабатывают встроенные защитные функции. При возобновлении входных параметров в рабочие характеристики, стабилизатор автоматически подключает нагрузку.
-
-
Технические характеристики трёхфазного стабилизатора напряжения Элтех СН 8000*3 эко:
Параметр Значение Источник питания сеть Длина шнура питания 3 м Конструкция отдельно стоящий Форма выходного сигнала синусоида, без искажений Дополнительные защиты от повышенных скачков, от пониженного напряжения, перегрузка, перегрев, от короткого замыкания, от помех, от высоковольтных скачков Отображение информации светодиодная индикация Система байпас (Bypass) встроенный Подключение встроенный кабель Влажность окружающей среды 80 % Срок службы 10 лет Габариты (Ш х В х Д) 3*(200 х 240 х 440) мм Степень защиты IP 20 Охлаждение принудительное Температура помещения -30 - +40 °C Тип крепления настенно/напольное Защита по мощности 35 А Защита от короткого замыкания электронная и автоматический выключатель Быстродействие 20 мс Тип ключей симисторы Защита от пусковых токов 60 А Диапазон изменения нагрузки 0-100 % КПД 98 % Уровни коррекции 4 Частота сети 50+/-2 Гц Допустимая перегрузка 150 % Предельный диапазон 50 - 600 В Рабочее напряжение 285 - 450 В Точность регулировки 5 % Выходное напряжение 370 - 390 В Граничный диапазон 240 - 475 В Тип сети трехфазный Серия эко Мощность 24 кВт Вес 63 кг Цвет белый -
Комплект поставки Элтех СН 8000*3 эко
№ Наименование Количество 1 Трёхфазный стабилизатор напряжения Элтех СН 8000*3 эко 1 -
Дополнительная комплектация Элтех СН 8000*3 эко
