СН 12000/3 — трехфазный стабилизатор переменного напряжения без блока контроля фаз

Код товара: 44090
  • Является модификацией СН 12000/3

    • Гарантия

      6 лет

    Назначение трехфазного стабилизатора переменного напряжения СН 12000/3:

    Трехфазный стабилизатор напряжения СН 12000/3 используется с целью стабилизации напряжения в цепи, к которой подключено трехфазное оборудование. С успехом применяется в частных домах, квартирах, офисах, промышленных цехах. Главное условие эксплуатации – суммарная мощность всех приборов не должна превышать 36000 Ва.

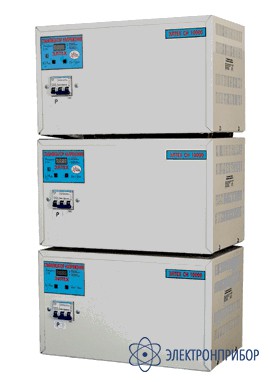

    Само устройство представляет собой комплект, в который входят 3 однофазных стабилизатора, которые можно дополнить специальной стойкой и блоком контроля фаз. Данный блок контролирует 3 функции: порядок чередования фаз, исчезновение одной из фаз, а также фазовый перекос. В случае возникновения сбоев в одной из обозначенных функций прибора, происходит отключение его от сети. При восстановлении всех элементов работы срабатывает автоматическое подключение.

    Поставляется две модификации трехфазного стабилизатор переменного напряжения СН 12000/3:

    Особенности трехфазного стабилизатора переменного напряжения СН 12000/3:

    • Обеспечивают бесперебойную и качественную работу любого электрооборудования;
    • Обладают высоким быстродействием;
    • Надежно защищают от скачков и перепадов напряжения, сохраняют ресурс электроприборов;
    • Функционируют бесшумно, так как не имеет подвижных элементов;
    • Не создают помех в электросети, идеальная синусоида;
    • Выполнен в классическом дизайне;
    • Диапазон рабочих температур окружающей среды — от -40 °C до +30 °C
    • Средний срок службы - 12 лет.

    Принцип работы трехфазного стабилизатора переменного напряжения СН 12000/3:

    Все 3 стабилизатора, из которых состоит блок СН 12000/3, работают по аналогичной схеме.

    • До тех пор, пока напряжение вписывается в диапазон от 130 до 270 В, стабилизатор дискретно регулирует напряжение на выходе. Потребитель получает стабильное напряжение в 220 Вольт;
    • Переключение симисторов реализуется при минимальном токе, за счет чего устройство не выдает помех в электросеть;
    • КПД стабилизатора составляет 98%;
    • Функционирует без шума.

    Особенности конструкции трехфазного стабилизатора переменного напряжения СН 12000/3:

    • Конструктивные особенности позволяют стабилизатору выдерживать скачки напряжения до 1000 Вольт. При этом работоспособность устройства ничуть не страдает;
    • Встроена дополнительная токовая защита. В случае, если к цепи подключат оборудование, общая мощность которого будет превышать предельную мощность стабилизатора, произойдет автоматическое отключение. Как только мощность цепи войдет в обозначенные рамки, прибор снова начнет функционировать;
    • Автотрансформатор снабжен системой защиты от перегрева. Как только температура трансформатора повышается до критического показателя, происходит отключение от рабочего режима. При остывании устройство снова подключается.

  • Технические характеристики трехфазного стабилизатора переменного напряжения СН 12000/3:

    Параметр Значение
    Число фаз 3
    Максимальная мощность нагрузки, кВА 36
    Допустимая перегрузка 100% - 35 с
    Рабочий диапазон входного напряжения, В 285-450
    Граничный диапазон входного  напряжения, В 240-475
    Номинальная входная частота, Гц 50
    Диапазон входной частоты, Гц 48-52
    Стабилизация выходного фазного напряжения, % ±7
    Рабочий диапазон выходного фазного напряжения, В Фазное 205-235, линейное 380
    Предельный диапазон выходного фазного напряжения, В 180-242
    Допустимый коэффициент амплитуды кривой переменного тока нагрузки (пик-фактор) не нормируется
    Число уровней коррекции 4
    КПД, % 94
    Диапазон изменения нагрузки, % 0...100
    Защита по пусковым токам А 100
    Тип ключей Cимисторы
    Время регулирования напряжения одного уровня коррекции, мс ≤20
    Защита от перегрузки и КЗ Электронная и автоматический выключатель
    Защита по току перегрузки (с задержкой в 35 секунд) А 40 (по фазе)
    Общие характеристики
    Установка Напольное
    Диапазон температуры окружающей среды, °С -30...+40
    Диапазон температуры окружающей среды при транспортировке и хранении, °С -40...+40
    Относительная влажность воздуха, % 0 ... 80
    Вид охлаждения Естественное. Включение при I больше 50%
    Степень защиты IP20
    Устойчивость к механическим воздействиям М1 по ГОСТ 17516.1
    Искажение синусоидальности напряжения Не вносит искажений и дополнительных помех
    Срок службы, лет 10
    Габаритные размеры каждого стабилизатора (ГхВхШ), мм 250 х 280 х 480
    Масса, кг 77

  • Комплект поставки СН 12000/3

    № Наименование Количество
    1 Трехфазный стабилизатор переменного напряжения СН 12000/3 без блока контроля фаз 1
