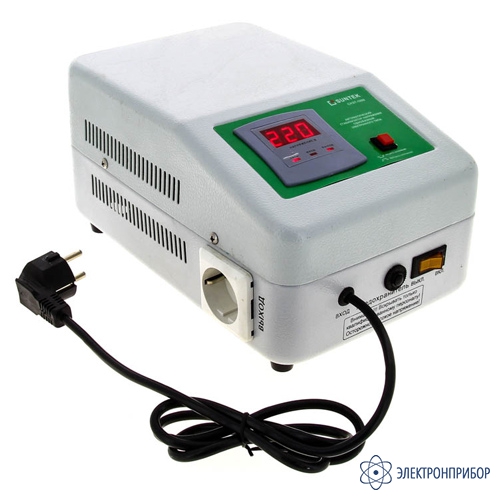

SUNTEK РЛ 550 ВА — релейный стабилизатор напряжения

Код товара: 54015

    • Гарантия

      3 года

    • Производитель

      SUNTEK

    • Артикул

      SR-550

    Назначение релейного стабилизатора напряжения SUNTEK РЛ 550 ВА:

    Стабилизаторы напряжения SUNTEK разработаны с учетом специфики бытового и промышленного использования, а также особенностей электросетей в различных регионах страны. Они допускают широкий диапазон входных напряжений. Работают при высоком напряжении, при низком напряжении, и даже там, где напряжения в сети практически нет.

    Особенности релейного стабилизатора напряжения SUNTEK РЛ 550 ВА:

    • работают от -30°C;
    • микропроцессорное управление;
    • цифровая индикация;
    • грозозащита;
    • универсальный металлический корпус;
    • байпас;
    • диапазон входных напряжений;
    • быстродействие;
    • защита от перегрузки;
    • защита от перегрева;
    • принудительное охлаждение;
    • силовые реле;
    • автоматический запуск;
    • мощная клеммная колодка;
    • блок управления и контроля.

    Описание релейного стабилизатора напряжения SUNTEK РЛ 550 ВА:

    Стабилизатор напряжения SUNTEK РЛ 550 ВА в диапазоне 140-270 Вольт работает полноценно полностью выравнивает напряжения на уровень допустимый ГОСТом без потери мощности! Табло показывает выходное напряжения 220 Вольт. Если, в результате дальнейшего падения напряжения (а это в диапазоне 120-140 Вольт), выходное напряжение становится меньше допустимого ГОСТом РФ, то табло уже показывает какое именно напряжение выходит из стабилизатора. При входном напряжении меньше 120 Вольт на табло загорается буква "L", но какое-то время напряжение на выход стабилизатора еще поступает.

    Рис. 1. Внутренное устройство релейного стабилизатора напряжения

    Так стабилизатор будет работать даже от 70 Вольт, но надо понимать, что уровень его загрузки тогда должен быть меньше номинала и выходное напряжение будет меньше ГОСТа. Свои полноценные характеристики стабилизатор начинает выполнять со 120 Вольт. При высоком напряжении (в диапазоне 270-285 Вольт) на табло также будет показываться реальное напряжение на выходе. Но при достижении 285-288 Вольт стабилизатор сразу выключится отключив все приборы (на табло буква "H"). Выходное напряжение будет уже очень высоким и опасным для техники.

    Электронный блок релейного стабилизатора напряжения SUNTEK РЛ 550 ВА представляет собой достаточно мощный микроконтроллер, в котором происходит анализ входного и выходного напряжения и вырабатываются сигналы для управления ключами. При формировании управляющего напряжения микроконтроллер учитывает время срабатывания ключей и силовых реле. Это позволяет производить переключения без разрывов. В результате форма напряжения на выходе релейного стабилизатора повторяет форму на входе.

    Рис.2. Вид снизу и пластина для крепления стабилизатора

    Стабилизатор напряжения SUNTEK будет Вашим индикатором состояния сети от 70 до 285 Вольт. Если Вам интересно, следите за состоянием сети, если у Вас нет времени - стабилизатор проконтролирует все сам и выдаст оптимальный вариант для данной ситуации.

    Стабилизатор напряжения имеет защиту:

    • защита от короткого замыкания;
    • защита от перегрузки (перегрева);
    • защита от пониженного напряжения;
    • защита от повышенного напряжения;
    • защита от импульсных (грозовых) разрядов.

  • Технические характеристики релейного стабилизатора напряжения SUNTEK РЛ 550 ВА:

    Параметр Значение
    Номинальная мощность, ВА 550
    Максимальный ток, А 2
    Рабочий диапазон входных напряжений, В 120 - 285
    Номинальный диапазон выходного напряжения, В 209 - 231
    Тип стабилизации релейный
    Погрешность выходного напряжения,% 8
    Регулировка ступенчато
    Искажение синусоиды отсутствует
    Вариант подключения вилка/розетка
    Рабочий диапазон t°С -30 - +45
    Охлаждение пассивное
    Способ подключения в сеть вилка/розетка
    Потребляемый ток, А -
    Корпус металл
    Защита от к/з есть
    Грозозащита есть
    Габаритные размеры (ДхШхВ), см 28х18х14
    Вес, кг 3

  • Комплект поставки SUNTEK РЛ 550 ВА

    № Наименование Количество
    1 Релейный стабилизатор напряжения SUNTEK РЛ 550 ВА 1
    2 Паспорт 1
