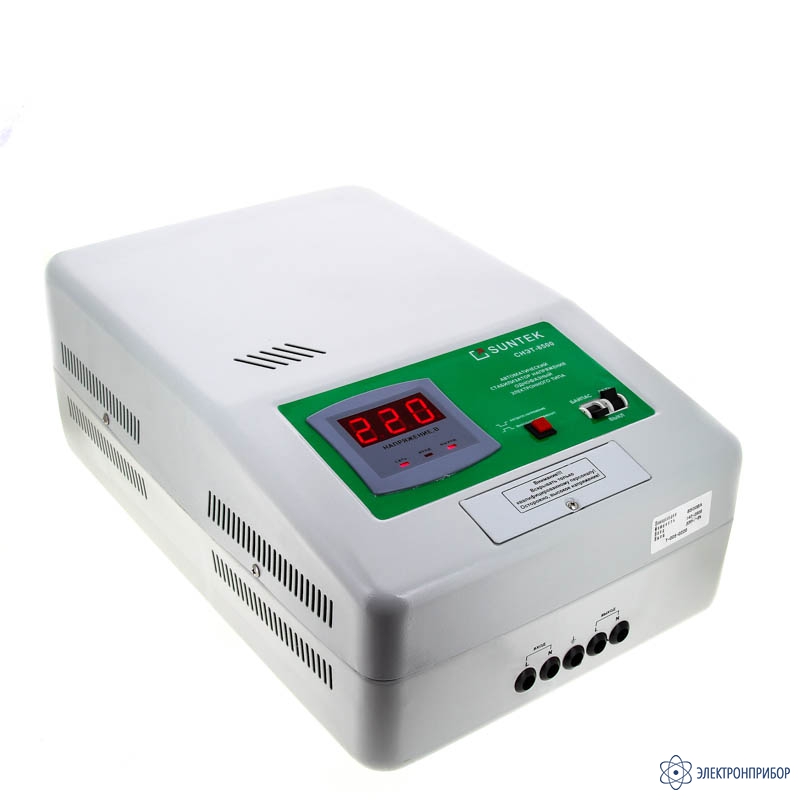

SUNTEK РЛ 8500 ВА — релейный стабилизатор напряжения

Код товара: 54021

    • Гарантия

      3 года

    • Производитель

      SUNTEK

    • Артикул

      SR-8500

    Назначение релейного стабилизатора напряжения SUNTEK РЛ 8500 ВА:

    Стабилизаторы напряжения SUNTEK разработаны с учетом специфики бытового и промышленного использования, а также особенностей электросетей в различных регионах страны. Они допускают широкий диапазон входных напряжений. Работают при высоком напряжении, при низком напряжении, и даже там, где напряжения в сети практически нет.

    Стабилизатор напряжения релейного типа SUNTEK РЛ 8500 ВА мощностью 8500 ВА, рабочий диапазон входного напряжения 120-285 Вольт.

    Особенности релейного стабилизатора напряжения SUNTEK РЛ 8500 ВА:

    • Универсальный металлический корпус (навесной и напольный);
    • Цвет корпуса светлый;
    • Новый микроконтроллер компании Holtek;
    • Полную мощность держит со 140 Вольт;
    • Цифровой дисплей Байпасс (входное напряжение транзитом попадает на выход, без стабилизации);
    • Широкий рабочий диапазон (120-285 Вольт);
    • Мгновенное время отклика на изменение входного напряжения;
    • Высокая точность стабилизации (в рабочем диапазоне 5%, в допустимом – до 8%);
    • Автоматическая задержка;
    • Анализ входного напряжения в любой момент времени;
    • Анализ границ рабочего диапазона;
    • Эффективное сглаживание импульсных помех в сети.

    Описание релейного стабилизатора напряжения SUNTEK РЛ 8500 ВА:

    Стабилизатор напряжения SUNTEK РЛ 8500 ВА в диапазоне 140-270 Вольт работает полноценно полностью выравнивает напряжения на уровень допустимый ГОСТом без потери мощности! Табло показывает выходное напряжения 220 Вольт. Если, в результате дальнейшего падения напряжения (а это в диапазоне 120-140 Вольт), выходное напряжение становится меньше допустимого ГОСТом РФ, то табло показывает уже какое именно напряжение выходит из стабилизатора. При входном напряжении меньше 120 Вольт на табло загорается буква "L", но какое-то определенное время еще поступает напряжение на выход стабилизатора.

    Рис. 1. Внутренние особенности

    Так стабилизатор будет работать даже от 70 Вольт, но надо понимать, что уровень загрузки его тогда должен быть меньше номинала и выходное напряжение будет меньше ГОСТа. Свои полноценные характеристики стабилизатор начинает выполнять со 120 Вольт. При напряжении в диапазоне 270-285 Вольт также на табло будет показываться реальное напряжение на выходе. Но при достижении 285-288 Вольт стабилизатор сразу выключится отключив все приборы (на табло буква "H"). Выходное напряжение будет уже очень высоким и опасным для техники.

    Рис. 2. Вид снизу релейного стабилизатора напряжения

    Электронный блок релейного стабилизатора SUNTEK РЛ 8500 ВА напряжения представляет собой достаточно мощный микроконтроллер, в котором происходит анализ входного и выходного напряжения и вырабатываются сигналы для управления ключами стабилизатора. При формировании управляющего напряжения микроконтроллер учитывает время срабатывания ключей и силовых реле. Это позволяет производить переключения без разрывов. В результате форма напряжения на выходе релейного стабилизатора повторяет форму на входе.

    Стабилизатор напряженияSUNTEK РЛ 8500 ВА будет Вашим индикатором состояния сети от 70 до 285 Вольт. Если Вам интересно следите за состоянием сети, если у Вас нет времени - стабилизатор проконтролирует все сам и выдаст оптимальный вариант для данной ситуации.

    Стабилизатор напряжения имеет защиту:

    • защита от короткого замыкания;
    • защита от перегрузки (перегрева);
    • защита от пониженного напряжения;
    • защита от повышенного напряжения;
    • защита от импульсных (грозовых) разрядов.

  • Технические характеристики релейного стабилизатора напряжения SUNTEK РЛ 8500 ВА:

    Параметр Значение
    Номинальная мощность, ВА 8500
    Максимальный ток, А 40
    Рабочий диапазон входных напряжений, В 120 - 285
    Номинальный диапазон выходного напряжения, В 209 - 231
    Тип стабилизации релейный
    Погрешность выходного напряжения,% 8
    Регулировка ступенчато
    Искажение синусоиды отсутствует
    Вариант подключения клеммная колодка
    Рабочий диапазон t°С -30 - +45
    Охлаждение пассивное
    Способ подключения в сеть клеммная колодка
    Потребляемый ток, А -
    Корпус металл
    Защита от к/з есть
    Грозозащита есть
    Габаритные размеры (ДхШхВ), см 43х28х18
    Вес, кг 16

  • Комплект поставки SUNTEK РЛ 8500 ВА

    № Наименование Количество
    1 Релейный стабилизатор напряжения SUNTEK РЛ 8500 ВА 1
    2 Паспорт 1
