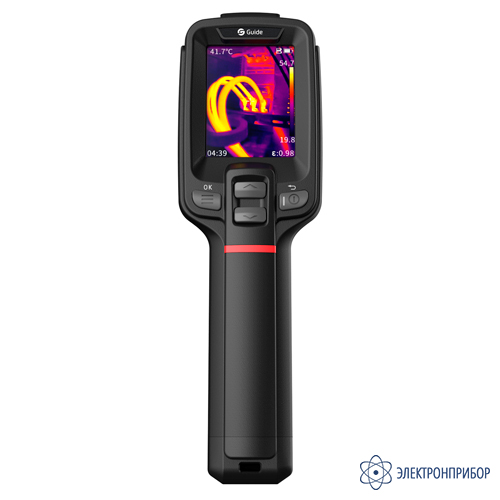

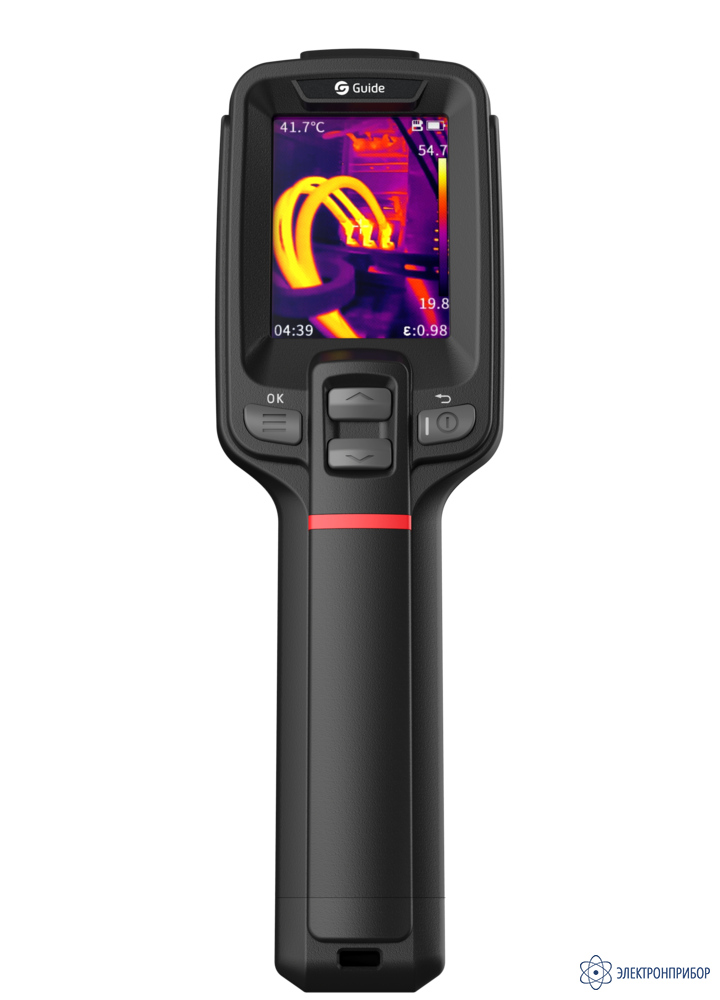

Guide E1 — тепловизор

Код товара: 81277

  • Сертификаты

    Назначение тепловизора Guide E1:

    Тепловизор Guide E1 предназначен для реализации оперативного температурного контроля и ИК-диагностики, обеспечивая быстрое выявление тепловых аномалий. Наличие встроенной цифровой камеры и поддержка режима температурной сигнализации упрощает распознание объектов и элементов с высокой степенью нагрева или охлаждения. Поддерживая два рабочих диапазона, от -20 до +150 и от 0 до +550 °C, с автоматическим переключением между ними, прибор может использоваться в ходе профилактических осмотров электросилового и механического оборудования, а также при проведении энергоаудита зданий и сооружений, с выявлением тепловых утечек.

    Конструкционные и функциональные особенности тепловизора Guide E1:

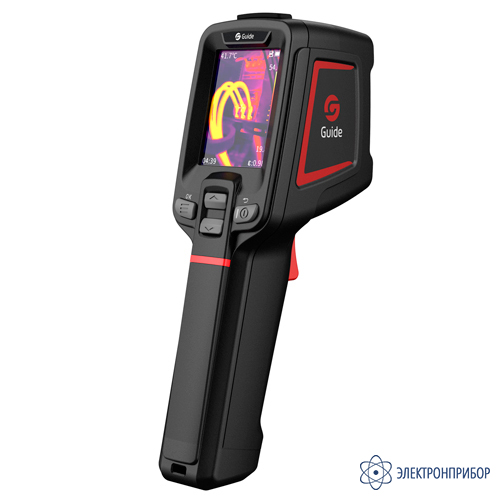

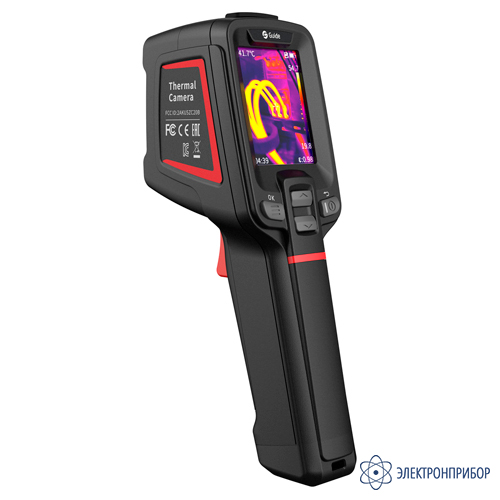

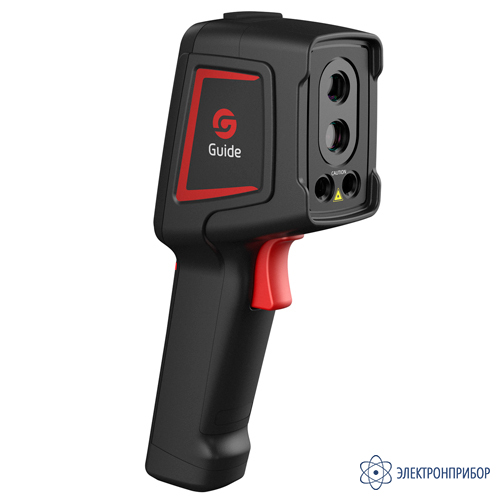

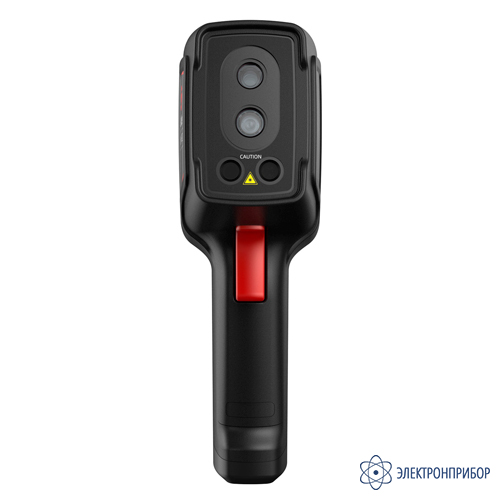

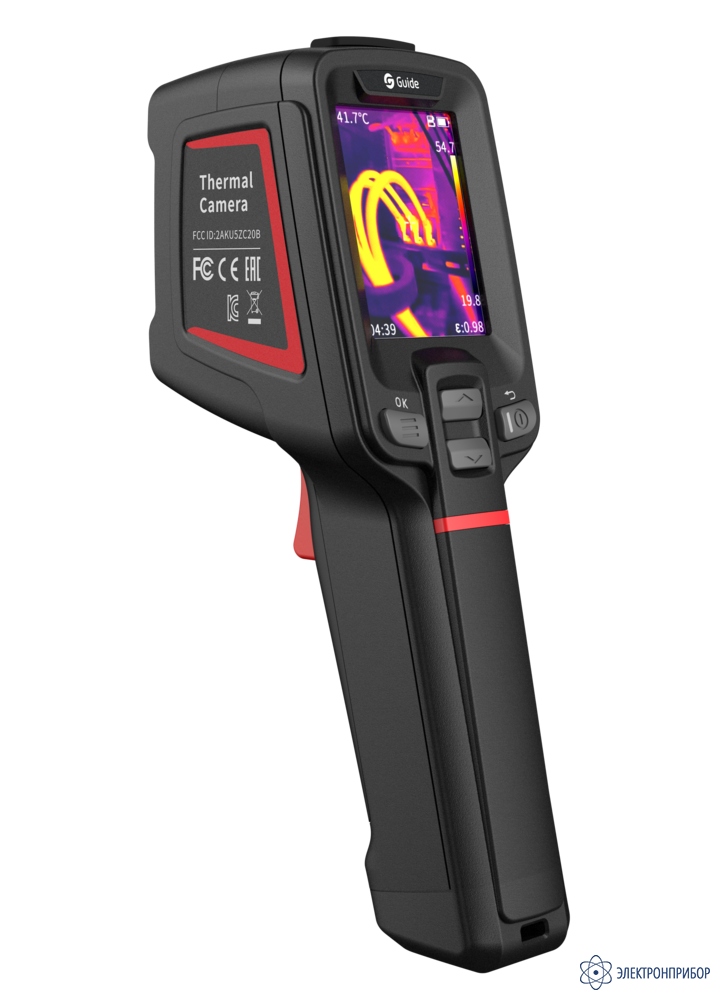

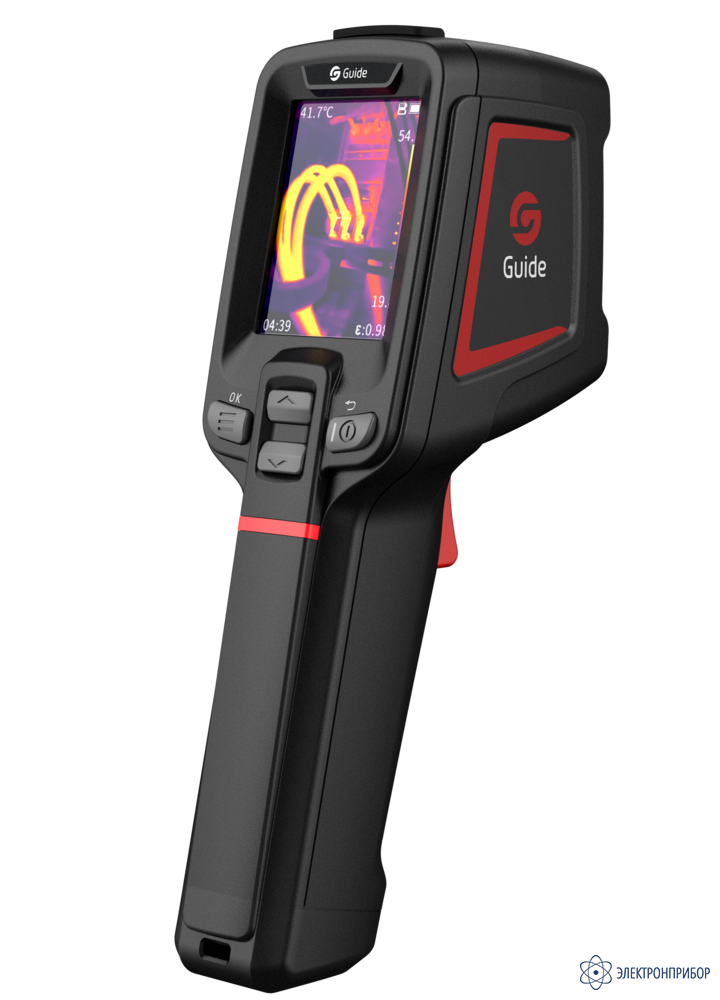

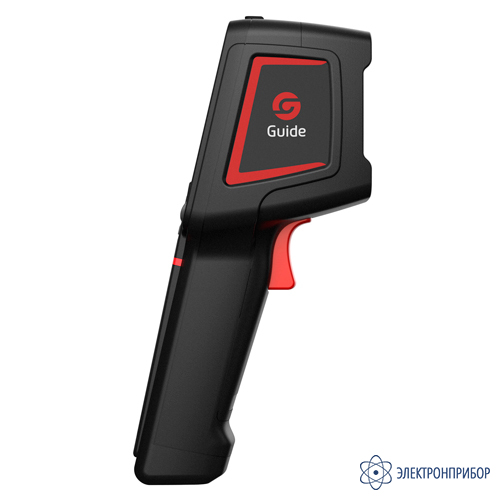

    Инструмент выполнен в пистолетном форм-факторе и оптимизирован для выполнения съемки одной рукой. Использование короткофокусного объектива исключает необходимость в настройке резкости изображения, что ускоряет проведение работ. Для точного наведения на выбранный объект тепловизор снабжен лазерным целеуказателем. Подобно ИК-камерам бюджетного класса, модель оборудуется болометрической матрицей размером 120 x 90 пикселей, за счет чего характеризуется пониженным энергопотреблением. Но благодаря реализации технологии IR-Perfclear, которая выполняет вычислительную оптимизацию изображений в реальном времени, обеспечивается 4-кратное повышение разрешения полученных термограмм, с улучшением детализации и четкости.

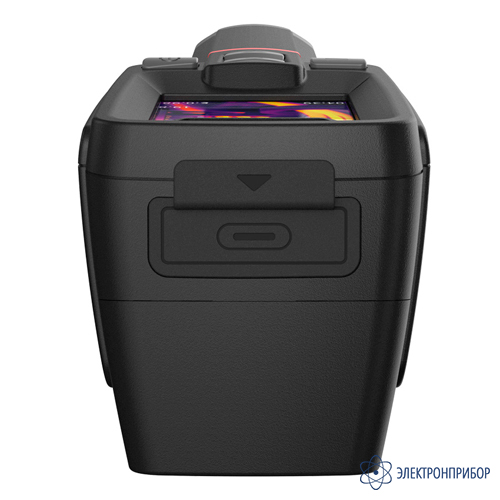

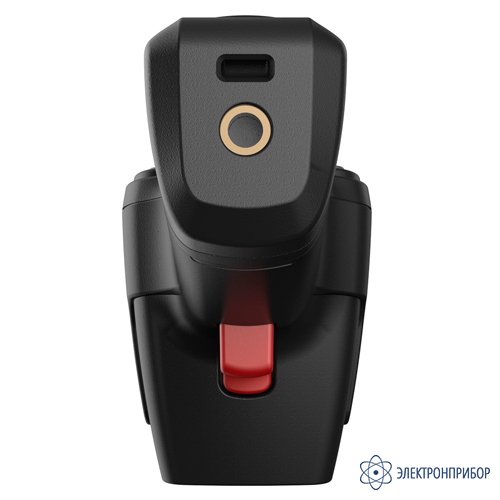

    Питание тепловизора Guide E1 производится от внутреннего аккумулятора, для зарядки которого предусмотрен интерфейс USB Type-C. Продолжительная работа ИК камеры обеспечивается за счет возможности выполнения съемки одновременно с подзарядкой от повербанка или адаптера. При необходимости регистрации стационарных тепловых процессов, например, в ходе долговременных испытаний целевых объектов, прибор может быть зафиксирован на штативе, для чего предусмотрено соответствующее крепление с четвертьдюймовым резьбовым соединением.

    Документирование и анализ данных тепловизора Guide E1:

    Для сохранения термограмм и видео, получаемых в процессе выполнения ИК съемки, тепловизор снабжен встроенной памятью объемом 16 Гб. Запись производится с температурными данными, за счет чего реализуется возможность выполнения измерений в любой выбранной точке снимков и видеокадров при аналитической обработке на ПК. Для экспорта сохраненных данных с камеры на компьютер служит ПО ThermoTools, которое также обеспечивает управление файлами, анализ термограмм, в том числе в пакетном режиме, и оформление отчетов.

  • Технические характеристики тепловизора Guide E1:

    Параметр Значение
    Получение изображений и оптика
    Тип детектора VOx (оксид ванадия), 7,5 – 14 мкм
    Инфракрасное разрешение 120×90 при 17 мкм
    Сверхвысокое разрешение Поддержка реконструкции в режиме реального времени с высоким разрешением, обновление до 240×180
    Термочувствительность (NETD) 60 мК
    Частота кадров 25 Гц/ 9 Гц
    Фокусное расстояние 2,28 мм
    Поле зрения 50° × 38°
    Мгновенный угол поля зрения (IFOV) 7,46 мрад
    Минимальное расстояние до объекта 0,1 м
    Отношение расстояния к размеру пятна (D:S) 130:1
    Режим фокусировки Фиксированная
    Измерение и анализ
    Диапазон измерений Поддержка автоматического переключения: от -20°C до 150°C, от 0°C до 550°C
    Точность измерений ±2°C или ±2%, в зависимости от того, что больше
    Область анализа Центральное пятно; три фиксированных области: Малая, средняя, большая (попеременно)
    Сигнализация Сигнализация пороговой температуры на весь экран (изображение и мигание)
    Настройки параметров Излучательная способность, отраженная температура, расстояние до мишени
    Представление изображений
    Экран дисплея 2,4-дюймовый ЖК-дисплей
    Режим отображения ИК-диапазон (IR), видимый свет (VIS), многоспектральное изображение (MIF) и "кадр в кадре" (PIP)
    Цветовые палитры 6: Iron Red, White Hot, Arctic, Rainbow 2, Hot Iron, Rainbow 1
    Настройка изображения Настройка диапазона и уровней: Автоматическая, полуавтоматическая, ручная
    Цифровая камера 2 МП
    Функции
    Лазер Лазерный указатель
    Функция записи Фото и видео
    Хранение и передача данных
    Носитель данных Встроенная память (16 ГБ)
    Сохранение изображений В формате JPG с температурными данными
    Сохранение видео Формат хранения видео в Irgd (с температурными данными)
    Внешние интерфейсы TИП-C, UNC ¼"-20 (под штатив)
    Питание
    Тип батареи Перезаряжаемая литий-ионная батарея, несъемная
    Время работы 8 часов
    Режим зарядки Зарядка по Type-C; зарядка с помощью ПК/портативной док-станции; во время зарядки можно продолжать использовать камеру
    Время зарядки 90% от емкости батареи за 2,5 часа
    Условия окружающей среды
    Рабочая температура от -15°C до 50°C
    Класс IP-защиты IP54
    Защита от падения Испытание на падение с высоты 2 м
    Сертификация CE, FCC, RoHS, KC, EAC, FDA, Anatel, IP54, испытание на падение с высоты 2 м, испытания на воздействие влажного тепла, вибрационные испытания, ударные испытания, динамические испытания, UN38.3, MSDS
    Физические характеристики
    Аппаратные средства Осветительный прибор
    Пакет программного обеспечения Для ПК: ThermoTools
    Габаритные размеры 194 × 61,5 × 76 мм
    Вес 355 г

  • Комплект поставки Guide E1

    № Наименование Количество
    1 Тепловизор Guide E1 1
    2 Ремешок на запястье 1
    3 Адаптер питания 1
    4 Разъем адаптера 1
    5 Кабель USB Тип-C 1
    6 Карта загрузки данных 1
    7 Краткое руководство 1
