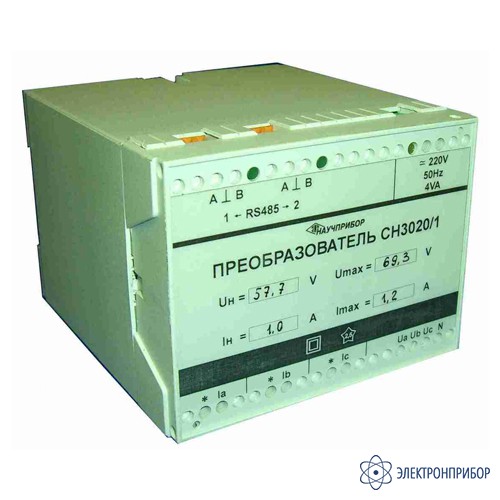

CH3020/1-3-220-1 — преобразователь измерительный многофункциональный

Код товара: 35876
  • 34280-07
    Является модификацией CH3020

    • Межповерочный интервал

      4 года

    • Госреестр СИ РФ

      34280-07 до 17.02.2027

    Сертификаты

    Назначение преобразователя измерительного многофункционального СН3020/1-3-220-1:

    Преобразователи измерительные многофункциональные СН3020/1-3-220-1 измеряют действующие значения переменного тока и напряжения, активную, реактивную и полную мощности, частоту сети и передают их значения по двум гальванически развязанным интерфейсам RS485.

    Преобразователи СН3020/1-3-220-1 предназначены для применения на электростанциях и подстанциях. Подключаются непосредственно к измерительным трансформаторам тока (ИТТ) и измерительным трансформаторам напряжения (ИТН).

    Особенности преобразователя измерительного многофункционального СН3020/1-3-220-1:

    • преобразователь для отводящих фидеров;
    • 3-х проводная схема включения;
    • напряжение питания 220В, сеть переменного тока напряжением (90 … 260)В и частотой (48 … 52)Гц или постоянное напряжение (120 … 300)В;
    • номинальное значение входного тока 1А.

  • Технические характеристики преобразователя измерительного многофункционального СН3020/1-3-220-1:

    Параметр Значение
    Номинальные значения входных токов и напряжений, измеряемых мощностей
    Напряжение линейное, UН.Л, В 100
    Ток фазы, IН, А 1
    Мощность суммарная,
    PН, Вт
    QН, вар
    PН, В.А    		 173,1
    Диапазоны изменения значений входных сигналов
    Напряжение фазное (линейное) От 0,2UН до 1,2UН
    Ток фазы От 0,01IН до 1,2IН
    Частота От 48 до 52Гц
    Коэффициент мощности
    cosj
    sinj
    ±(0 ... 1 ... 0)
    ±(0,6 ... 1 ... 0,6)
    Пределы допускаемой основной приведенной погрешности преобразователей
    Действующее значение линейного напряжения, UН.Л ±0,2
    Действующее значение фазного тока, IН ±0,2
    Суммарная активная мощность, PН ±0,5
    Суммарная реактивная мощность, QН ±0,5
    Суммарная полная мощность, PН ±0,5
    Частота сети, fН ±0,01
    Общие характеристики
    Питание от сети переменного тока напряжением (90 … 260)В и частотой (48 … 52)Гц
    постоянным напряжением (120 … 300)В
    Потребляемая мощность не более 4В.А
    Мощность, потребляемая измерительными цепями преобразователей СН3020 не превышает -для токовых цепей– 0,07 В ∙А на фазу,
    -для цепей напряжения – 0,1 В∙ А на фазу
    Температура окружающего воздуха от минус 25 до 50°С
    Относительная влажность воздуха 95% при температуре 35°С
    Габаритные размеры не более 100х75х110мм
    Масса не более 0,35кг

  • Комплект поставки CH3020/1-3-220-1

    № Наименование Количество
    1 Преобразователь измерительный многофункциональный CH3020/1-3-220-1 1
    2 Розетка BL 3,5/3 SN 1
    3 Формуляр 1
    4 Руководство по эксплуатации 1
    5 Методика поверки 1
    6 Диск с программой 1
