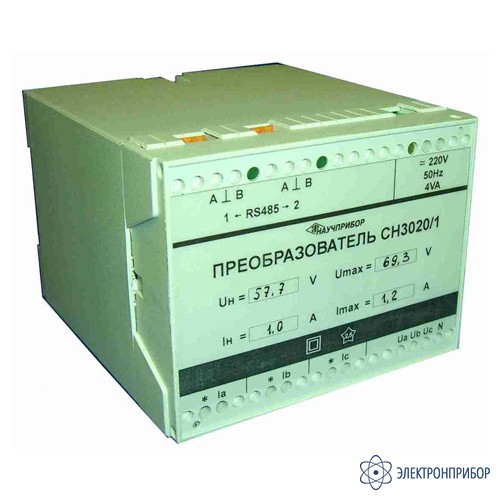

CH3020/1-3-24-5 — преобразователь измерительный многофункциональный

Код товара: 35879

Описание
Характеристики
Комплектация
Модификации 12
Показать всё

Является модификацией CH3020
- Межповерочный интервал

  4 года
- Госреестр СИ РФ

  34280-07 до 17.02.2027
  Срок действия свидетельства об утверждении типа СИ истёк или данные устарели. Утверждение типа и возможность метрологической поверки СИ распространяется на СИ, выпущенные в пределах срока действия свидетельства.
Сертификаты
Госреестр РФ
Назначение преобразователя измерительного многофункционального СН3020/1-3-24-5:

Преобразователи измерительные многофункциональные СН3020/1-3-24-5 измеряют действующие значения переменного тока и напряжения, активную, реактивную и полную мощности, частоту сети и передают их значения по двум гальванически развязанным интерфейсам RS485.

Преобразователи СН3020/1-3-24-5 предназначены для применения на электростанциях и подстанциях. Подключаются непосредственно к измерительным трансформаторам тока (ИТТ) и измерительным трансформаторам напряжения (ИТН).

Особенности преобразователя измерительного многофункционального СН3020/1-3-24-5:
- преобразователь для отводящих фидеров;
- 3-х проводная схема включения;
- постоянное напряжение (18 … 30)В;
- номинальное значение входного тока 5А.

Технические характеристики преобразователя измерительного многофункционального СН3020/1-3-24-5:

Параметр	Значение
Номинальные значения входных токов и напряжений, измеряемых мощностей
Напряжение линейное, U_Н.Л, В	100
Ток фазы, I_Н, А	5
Мощность суммарная, P_Н, Вт Q_Н, вар P_Н, В.А	865,5
Диапазоны изменения значений входных сигналов
Напряжение фазное (линейное)	От 0,2U_Н до 1,2U_Н
Ток фазы	От 0,01I_Н до 1,2I_Н
Частота	От 48 до 52Гц
Коэффициент мощности cosj sinj	±(0 ... 1 ... 0) ±(0,6 ... 1 ... 0,6)
Пределы допускаемой основной приведенной погрешности преобразователей
Действующее значение линейного напряжения, U_Н.Л	±0,2
Действующее значение фазного тока, I_Н	±0,2
Суммарная активная мощность, P_Н	±0,5
Суммарная реактивная мощность, Q_Н	±0,5
Суммарная полная мощность, P_Н	±0,5
Частота сети, f_Н	±0,01
Общие характеристики
Питание	постоянное напряжение (18 … 30)В
Потребляемая мощность	не более 4В.А
Мощность, потребляемая измерительными цепями преобразователей СН3020 не превышает	-для токовых цепей– 0,07 В ∙А на фазу, -для цепей напряжения – 0,1 В∙ А на фазу
Температура окружающего воздуха	от минус 25 до 50°С
Относительная влажность воздуха	95% при температуре 35°С
Габаритные размеры	не более 100х75х110мм
Масса	не более 0,35кг

Комплект поставки CH3020/1-3-24-5

№	Наименование	Количество
1	Преобразователь измерительный многофункциональный CH3020/1-3-24-5	1
2	Розетка BL 3,5/3 SN	1
3	Формуляр	1
4	Руководство по эксплуатации	1
5	Методика поверки	1
6	Диск с программой	1
