ДИМ-1Ф, ДИМ 1Ф, ДИМ1Ф

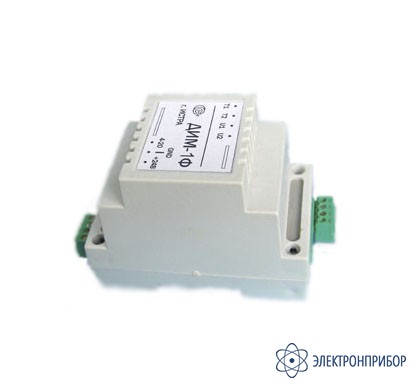

ДИМ-1Ф — датчик измерения активной мощности
Код товара: 38319-
Описание датчика измерения активной мощности ДИМ-1Ф :
Датчики (измерительные преобразователи) предназначены для измерения активной электрической мощности потребителей и генераторов в промышленных электросетях частотой 50 Гц.
Датчик измерения мощности ДИМ-1Ф построен на основе интегральной микросхемы-счётчика электрической энергии, выпускаемой фирмой Analog Devices. Датчик-преобразователь работает под управлением микроконтроллера, который осуществляет чтение данных из счётчика электроэнергии, их преобразование и выдачу на ЦАП. Вход и выход датчика ДИМ-1Ф гальванически развязаны. Выход – стандартный токовый 4/20 мА. Данные на выходе датчика обновляются каждую треть секунды, по требованию заказчика это время может быть уменьшено или увеличено.
Особенности датчика измерения активной мощности ДИМ-1Ф :
- Гальваническая развязка силовой и измерительной цепей;
- Не требует стабилизированного источника питания;
- Минимальные габариты;
- Возможность монтажа на DIN-рейку.
-
Технические характеристики датчика измерения активной мощности ДИМ-1Ф :
Параметр Значение Максимальная измеряемая мощность, Вт 1000 Максимальная амплитуда входного напряжения, В ±350 Частота входного напряжения, Гц 50±5 Максимальная амплитуда входного тока, А ±7 Максимальная частота входного тока, Гц 14000 Коэффициент мощности (cosφ) на 50 Гц 0,3÷1 Выходной ток, мА
при измерении нулевой мощности
при измерении номинальной мощности
0(4)
20Сопротивление нагрузки максимальное, Ом
при напряжении питания 10 В
при напряжении питания 30 В
400
1400Основная приведенная погрешность, % ±1 Дополнительная погрешность от изменения окружающей температуры в рабочих условиях, % ±2 Время установления рабочего режима, с. 3 Время установления показаний не более, с 1 Время непрерывной работы, ч неограничено Время перегрузки по входу, с - 120 % номинального тока неограничено Напряжение источника питания, В 10÷30 Потребляемый ток источника питания, мА 50 Электрическая прочность изоляции входных цепей от выхода и питания и на переменном токе 50 Гц/ 1 мин, В 1300 Сопротивление изоляции входных цепей от выхода и питания в рабочих условиях, МОм 5 Габаритные размеры, мм 95х54х66 Масса, г. 160 -
Комплект поставки ДИМ-1Ф
№ Наименование Количество 1 Датчик ДИМ-1Ф 1 2 Упаковочная тара 1 3 Руководство по эксплуатации 1 4 Ответные части разъемов 2
