ДНХ-03, ДНХ 03, ДНХ03

Преобразователи измерительные

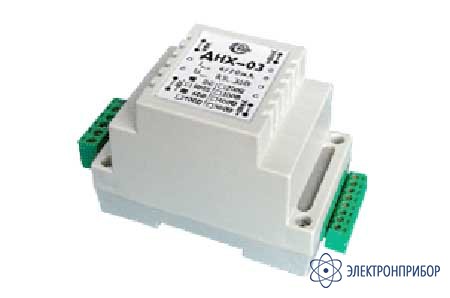

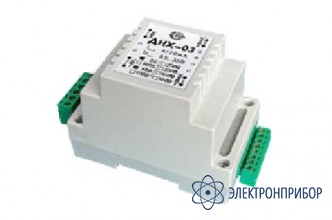

ДНХ-03 — датчик измерения постоянного и переменного напряжения

Код товара: 38251

Описание
Характеристики
Комплектация
Модификации 2
Показать всё

2 варианта исполнения
- Гарантия

  1 год
Назначение датчика измерения постоянного и переменного напряжения ДНХ-03:

Преобразователь ДНХ-03 DC преобразует входное постоянное, импульсное напряжение положительной полярности в стандартное (мгновенное) значение токового выхода 4/20 мА. Преобразователь ДНХ-03 RMS преобразует входное постоянное, переменное, импульсное напряжение в действующее выпрямленное значение стандартного токового выхода 4/20 мА. Питание преобразователей осуществляется по токовой петле 4/20 мА. Датчики монтируются на DIN-рейку.

Особенности датчика измерения постоянного и переменного напряжения ДНХ:
- Гальваническая развязка силовых цепей и цепей контроля;
- Крепление на DIN-рейку;
- Минимальные габариты.

Технические характеристики датчика измерения постоянного и переменного напряжения ДНХ-03:

Параметр	ДНХ-03 DC	ДНХ-03 RMS
Диапазон измеряемого напряжения, В	60, 100, 200,300, 500
Допустимая перегрузка по измеряемому напряжению, раз	1,3
Входной ток, мА	10
Диапазон рабочих температур, °С	0…+70 (-40…+70)	0…70
Основная приведенная погрешность измерения, % не более	1,5
Дополнительная температурная погрешность, % не более	2
Начальный выходной ток, мА	4±0,1
Номинальный выходной ток, мА	20
Максимальный выходной ток, мА	25
Постоянная времени, с	-	0,1
Пробивное напряжение между входом-выходом, кВ	1,0
Напряжение питания (напряжение, подводимое к выходным клеммам преобразователя), В	8,5…36
Минимальное сопротивление нагрузки, кОм	01
Габаритные размеры, не более, мм	95х54х65
Масса., не более, г	210

Комплект поставки ДНХ-03

№ Наименование Количество

1 Преобразователь ДНХ-03 1
Модификации ДНХ-03
Подберите модификацию по параметрам

Преобразуемое входное напряжение

Постоянное, импульсное напряжение положительной полярности

Постоянное, переменное, импульсное напряжение

Очистить
- ДНХ-03 DC, датчик измерения постоянного и переменного напряжения

  Цена по запросу

  Добавить к заказу
- ДНХ-03 RMS, датчик измерения постоянного и переменного напряжения

  Цена по запросу

  Добавить к заказу

Модификации ДНХ-03

ДНХ-03 DC
датчик измерения постоянного и переменного напряжения
ДНХ-03 RMS
датчик измерения постоянного и переменного напряжения

Цена по запросу

Выбрать исполнение
