ДНТ-02, ДНТ 02, ДНТ02

Преобразователи измерительные

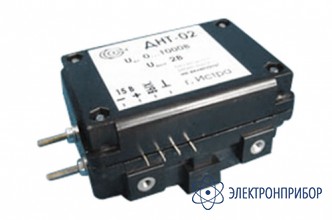

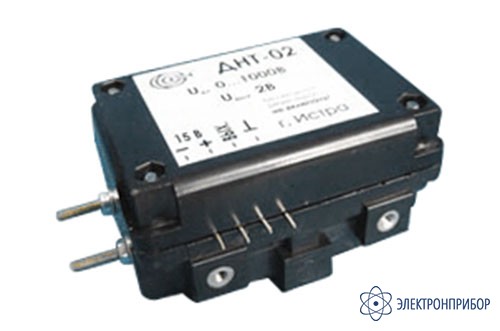

ДНТ-02 — датчик измерения переменного напряжения

Код товара: 38260

    Назначение датчика измерения переменного напряжения ДНТ-02:

    Датчик измерения напряжения предназначен для измерения переменного напряжения с гальванической развязкой силовой цепи и цепей контроля. Датчик может быть использован в различных цепях телеметрии или в других устройствах.

    Описание датчика измерения переменного напряжения ДНТ-02:

    Датчики (преобразователи измерительные) предназначены для преобразования напряжения переменного тока в постоянное напряжение (ДНТ-02) или стандартный токовый сигнал 4/20 мА (ДНТ-03) с гальванической развязкой входной цепи и цепей контроля.

    Особенности датчика измерения переменного напряжения ДНТ-02:

    • Гальваническая развязка силовых цепей и цепей контроля;
    • Минимальные габариты, энергопотребление и масса;
    • Возможность монтажа на печатную плату.

  • Технические характеристики датчика измерения переменного напряжения ДНТ-02:

    Параметр ДНТ-02 ДНТ-03
    Диапазон измеряемых напряжений, В 0...1000
    Допустимая перегрузка по измеряемому напряжению, разы 1,5
    Входной номинальный ток, Iном, мА 1
    Диапазон рабочих температур,°С * -10...+80 (-60...+80)
    АЧХ в пределах 2%, не хуже, Гц 20-5000
    Пределы допустимой привиденной основной погрешности, % 0,5
    Нелинейность выходной характеристики, не более, % 0,2
    Пробивное напряжение между измеряемой и измерительной цепями, не менее, кВ 3
    Напряжение питания, В ±8...±15 +15...+30
    Номинальный выходной сигнал, В(мА) ** +2 (4/20)
    Минимальное сопротивление нагрузки, кОм 4 -
    Максимальное выходное напряжение, В - Uпит.-2
    Ток потребления по цепи питания, не более, мА 5 7/24
    Электрическая прочность изоляции на переменном токе 50 Гц/ 1 мин, В 3000
    Сопротивление изоляции в рабочих условиях не менее, МОм 5
    Габаритные размеры, мм 73,5х52,5х39
    Масса, г не более 150

    По требованию заказчика возможно:
    * - возможно увеличение диапазона рабочих температур
    ** - возможно изготовление датчиков с другим номиналом выходного сигнала. Погрешность датчика в исполнении 4/20 мА увеличивается (уточняйте при заказе).

  • Комплект поставки ДНТ-02

    № Наименование Количество
    1 Датчик измерения переменного напряжения ДНТ-02 1
