Ф0303.5 — измерительный преобразователь (модуль аналогового ввода)

Код товара: 40471
  • 21825-07

    • Гарантия

      2 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      21825-07 до 09.10.2022

      Можно поверить!
      Тип поверки: первичная

    Сертификаты

    Назначение измерительного преобразователя Ф0303.5:

    Модуль аналогового ввода Ф0303.5 предназначен для преобразования в цифровой вид сигналов от первичных датчиков. Подключаемыми датчиками могут быть термопары и термосопротивления, датчики давления, расхода, уровня, влажности или любые другие с выходным сигналом постоянного тока или напряжения. Модули аналогового ввода Ф0303.5 применяются в системах АСУ ТП распределенного сбора информации, обра­ботки и автомати­ческого регулирования.

    Описание измерительного преобразователя Ф0303.5:

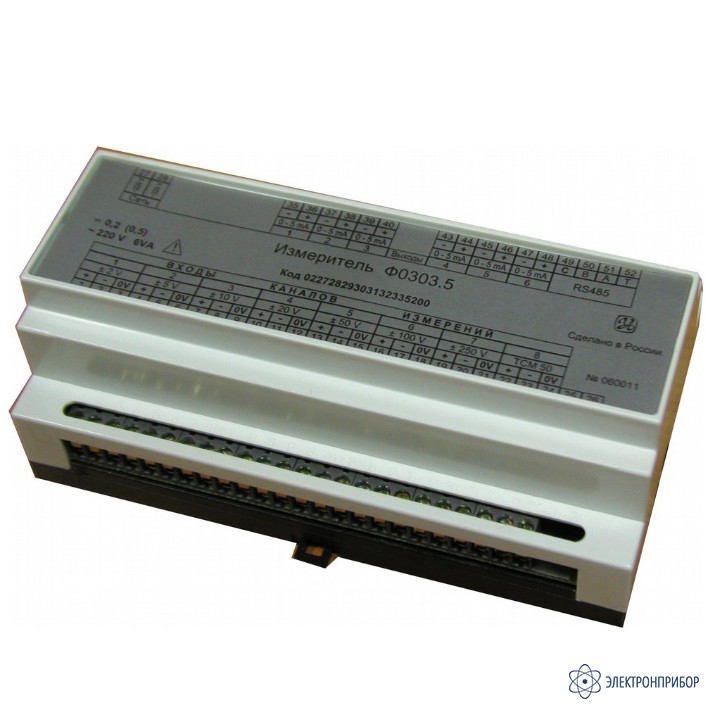

    Модуль аналогового ввода Ф0303.5, щитовой, восьмиканальный, монтируемый на DIN - рейку, без непостредственного отображения результатов измерений. Наличие дополнительной гальванической развязки между каналами, исполнения с аналоговыми выходами и расширенного списка выбора входных диапазонов является существенным преимуществом модуля аналогового ввода сигналов Ф0303.5 перед аналогами.

    Гальваническая развязка между каналами является радикальным решением большинства проблем, связанных с заземлением. Исполнения с аналоговыми выходами позволяет использовать модуль в качестве многоканального модуля гальванической развязки. Возможность расширенного выбора входных диапазонов до 250 В и до 1 А позволяет использовать модуль аналогового ввода-вывода в качестве многоканального нормализатора (преобразователя) сигналов.

    Можно выделить следующие преимущества применения модулей ввода с индивидуально изолированными каналами:

    • исключается появление паразитных токов по земле, уравнивающих потенциалы, и тем самым снижает индуктивные наводки, вызванные этими токами;
    • уменьшается напряжение синфазной помехи на входе (например, синфазное напряжение на термопаре относительно Земли не влияет на вход модуля ввода);
    • защищает от пробоя вследствие синфазного перенапряжения (например, синфазное напряжение на термопаре относительно Земли может быть каким угодно большим, если оно не превышает напряжение пробоя изоляции).

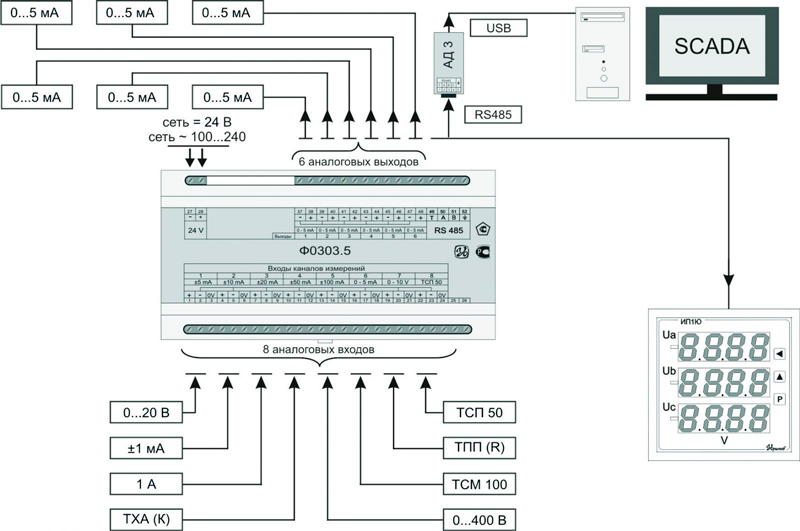

    Подключение модуля Ф0303.5

    Информация для заказа:

    Варианты исполнения измерительного преобразователя Ф0303.5 представлены ниже.

    1. Исполнение (количество входов/выходов) 1 вход 1 вход - 1 выход 4 входа 4 входа - 4 выхода 6 входов 6 входов - 6 выходов 8 входов 8 входов - 6 выходов
    Код для заказа 1AI 1AI-1AO 4AI 4AI-4AO 6AI 6AI-6AO 8AI 8AI-6AO
    2. Аналоговый выход (для исполнений с выходом) нет 0...5 mA 4...20 mA
    Код для заказа 0 1 2
    3. Питание прибора сеть переменного тока 220 В сеть постоянного тока 24 В
    Код для заказа AC DC
    4. Вид гальванической развязки групповая межканальная
    Код для заказа 0 1
    5. Код диапазона измерений по каждому каналу (1, 2, 3, 4, 5, 6, 7, 8 каналу) 0,1 mA 0,2 mA 0.5 mA 1 mA 2 mA 5 mA 10 mA 20 mA 50 mA 100 mA
    Код для заказа 00 01 02 03 04 05 06 07 08 09
    Код диапазона измерений по каждому каналу 200 mA 500 mA 1 А 10 mV 20 mV 50 mV 100 mV 200 mV 500 mV 1 V
    Код для заказа 10 11 12 20 21 22 23 24 25 26
    Код диапазона измерений по каждому каналу 2 V 5 V 10 V 20 V 50 V 100 V 250 V 400 V 75 mV 150 mV
    Код для заказа 27 28 29 30 31 32 33 34 35 36
    Код диапазона измерений по каждому каналу 0-5 mA 0-20 mA 4-20 mA 0-10 V TCM100 W100 = 1,4260 (-50...+200) TCM100 W100 = 1,4280 (-50...+200) TCM50 W100 = 1,4260 (-50...+200) TCM100 W100 = 1,4280 (-50...+200) TCП100 W100 = 1,3850 (-200...+750) TCП100 W100 = 1,3910 (-200...+750)
    Код для заказа 40 41 42 43 50 51 52 53 54 55
    Код диапазона измерений по каждому каналу TCП50 W100 = 1,3850 (-200...+750) TCП50W100 = 1,3910 (-200...+750) ТХК (L) TХА (К) ТНН (N) ТЖК (J) ТПП (R) ТПП (S)
    Код для заказа 56 57 58 59 60 61 62 63
    6. Вид исполнения общепромышленное экспортное тропическое
    Код для заказа 0 1 2
    7. Вид приемки приемка ОТК поверка ЦСМ
    Код для заказа 0 1

    Исполнение прибора формируется из последовательного набора кодов заказа.

    Пример заказа Ф0303.5 - 1AI-1AO 2 DC 1 01 21 24 50 11 09 42 29 2 0:

    Исполнение (количество входов/выходов) 1 вход - 1 выход 1AI-1AO
    Аналоговый выход (для исполнений с выходом) 4...20 mA 2
    Питание прибора сеть постоянного тока 24 В DC
    Вид гальванической развязки межканальная 1
    Код диапазона измерений по каждому каналу:
    код канала 1
    код канала 2
    код канала 3
    код канала 4
    код канала 5
    код канала 6
    код канала 7
    код канала 8
    0,2 mA
    10 mV
    200 mV
    TCM100 W100 = 1,4260 (-50...+200)
    500 mA
    100 mA
    4-20 mA
    10 V
    01
    21
    24
    50
    11
    09
    42
    29
    Вид исполнения тропическое 2
    Вид приемки приемка ОТК 0

  • Технические характеристики измерительного преобразователя Ф0303.5:

    Параметр Значение
    Количество каналов (входов) 1; 4; 6; 8
    Измеряемая величина I, U, T°C (W, var, F)*
    Диапазоны измерений 0,1 мА ... 1 А, 100 мВ ... 250 В, 400 В**, -200 °С ... +1600 °С
    Класс точности 0,2
    0,5 – при использовании термопар (горизонтальное)
    Аналоговые выходы  6 (0-5 мА) или (4-20 мА)
    Передача измеренных данных по интерфейсу RS 485 (MODBUS RTU)
    Программное обеспечение DESS — регистрация значений на ПК, отображение параметров и состояний реле, сигнала, управление приборами (простейшая SCADA Yurimov), complex systems modbus opc server, configOPC — подключение к коммерческим SCADA через OPC протокол
    Цифровая фильтрация входных сигналов есть
    Питание ~(198-242),=24 В
    Условия эксплуатации -20...+40 °С
    Исполнение DIN-рейка (35 мм)
    Габаритные размеры 157 х 86 х 60 мм
    * - с применением внешних датчиков и измерительных преобразователей.
    ** - измерительный вход подключается через внешний делитель напряжения.

  • Комплект поставки Ф0303.5

    № Наименование Количество
    1 Измерительный преобразователь Ф0303.5 1
    2 Ведомость ЗИП 1
    3 Принадлежности и материалы согласно ведомости ЗИП, комплект 1
    4 Ведомость эксплуатационных документов 1
    5 Комплект документов согласно ведомости эксплуатационных документов (в том числе руководство по эксплуатации) 1
