ПИМ-***-ТА-Б40, ПИМ-ТА-Б40, ПИМ ТА Б40

Преобразователи измерительные

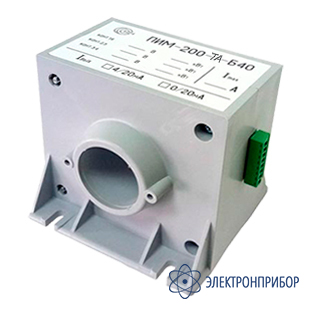

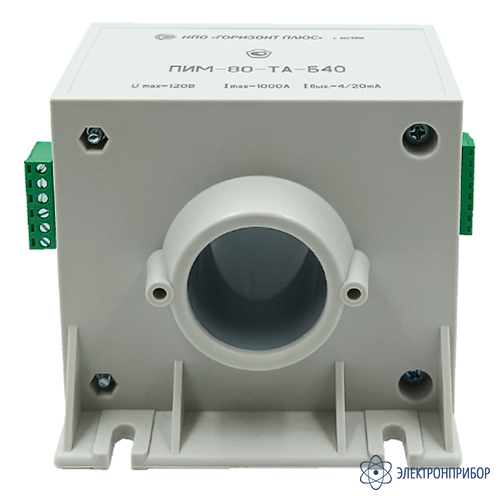

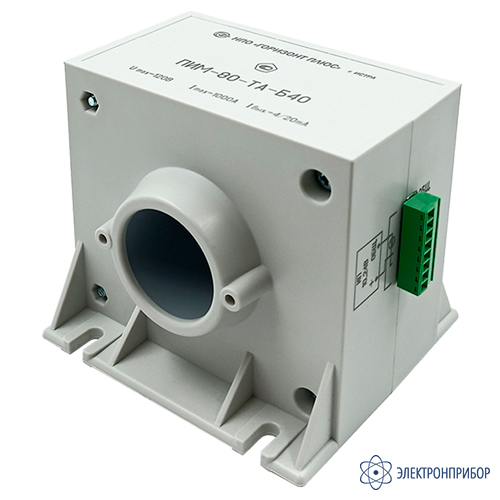

ПИМ-_-ТА-Б40 — преобразователь измерительный активной мощности

Код товара: 76002
  • 75479-19

    • Гарантия

      2 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      75479-19 до 02.07.2029

    Сертификаты

    Назначение преобразователя измерительного активной мощности ПИМ-_-ТА-Б40:

    Преобразователи активной мощности измерительные ПИМ-_-ТА-Б предназначен для преобразования активной мощности, потребляемой нагрузкой в цепях переменного тока частоты 400 Гц, гальванически изолированных от питания и выхода, в пропорциональный сигнал токового интерфейса 0- 20 мА или 4-20 мА.

    Область применения преобразователя измерительного активной мощности ПИМ-_-ТА-Б40:

    Преобразователи ПИМ предназначены для работы в составе измерительных и управляющих систем.

    По условиям эксплуатации устройства соответствуют требованиям к группе 3 по ГОСТ 22261-94 с расширенным диапазоном рабочих температур от-40 до +70°С и влажности до 90% при 25°С.

    По требованию заказчика возможно изготовление преобразователей с другим температурным диапазоном:

    • температурная группа А: от 0 до +70 °С;
    • температурная группа В: от -10 до +70 °С.

    Преобразователи ПИМ используют внешний источник питания.

  • Технические характеристики преобразователя измерительного активной мощности ПИМ-_-ТА-Б40:

    Параметр Значение
    Диапазон измеряемых мощностей, кВт 0,75 ... 200 (только 400 Гц)
    Выходной сигнал датчика, мА 4/20
    Входной ток, А 5 ... 500 (только 400 Гц)
    Входное напряжение, В 15 ... 400 (только 400 Гц)
    Основная приведенная погрешность, %, не более 1,5
    Пробивное напряжение, кВ 2,5
    Напряжение питания, В 10...24
    Диаметр отверстия под токовую шину, мм 40
    Габаритные размеры, ДxШxВ, мм 120x110x107
    Вес, г 900

  • Комплект поставки ПИМ-_-ТА-Б40

    № Наименование Количество
    1 Преобразователь измерительный активной мощности ПИМ-_-ТА-Б40 в выбранном исполнении 1
    2 Паспорт 1
    3 Руководство по эксплуатации 1
    4 Ответные части разъемов 2
    5 Упаковочная тара 1

  • Файлы для ПИМ-_-ТА-Б40

Файлы для ПИМ-_-ТА-Б40
