ПИН-У-4/20-ДХ, ПИНУ4/20ДХ, ПИН У 4/20 , ПИН-50-У-4/20-ДХ, ПИН-100-У-4/20-ДХ, ПИН-200-У-4/20-ДХ, ПИН-300-У-4/20-ДХ, ПИН-500-У-4/20-ДХ

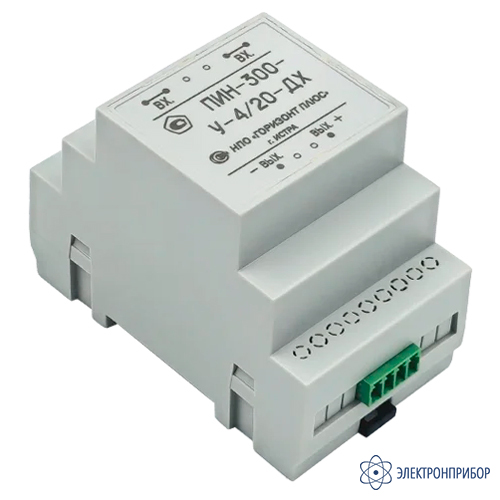

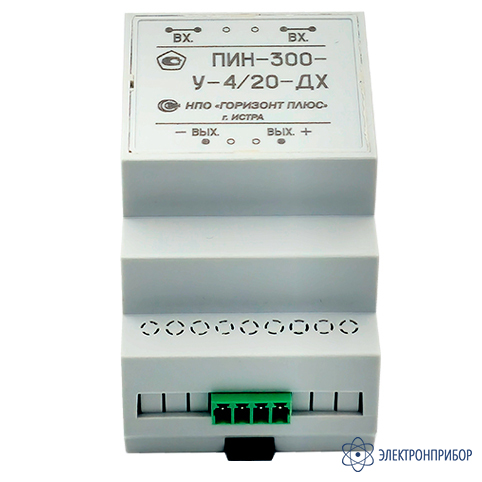

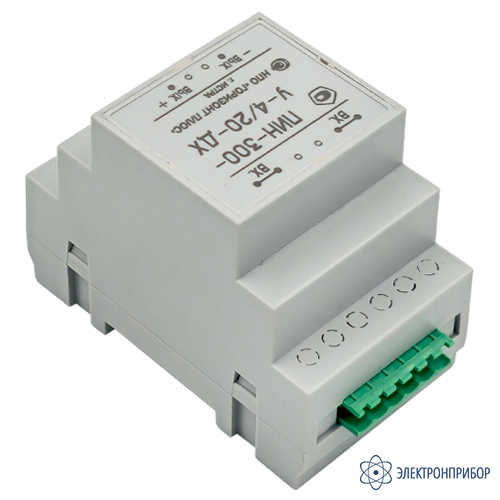

ПИН-300-У-4/20-ДХ — преобразователь измерительный постоянного и переменного напряжения
Код товара: 51393-
-
Гарантия
2 года
-
Межповерочный интервал
2 года
-
Госреестр СИ РФ
75210-19 до 03.06.2029
Сертификаты
Назначение преобразователя измерительного постоянного и переменного напряжения ПИН-_-У-4/20-ДХ:
Преобразователи измерительные серии ПИН-_-У-4/20-ДХ предназначены для преобразования напряжения постоянного, переменного и импульсных токов в стандартный токовый сигнал 4/20 мА с гальванической развязкой входной цепи и цепей контроля.
Измерительные преобразователи ПИН-_-У-4/20-ДХ выпускаются с разным диапазоном измеряемых напряжений:
- ПИН-50-У-4/20-ДХ - преобразователь измерительный постоянного и переменного напряжения 0...50 В;
- ПИН-100-У-4/20-ДХ - преобразователь измерительный постоянного и переменного напряжения 0...100 В;
- ПИН-200-У-4/20-ДХ - преобразователь измерительный постоянного и переменного напряжения 0...200 В;
- ПИН-300-У-4/20-ДХ - преобразователь измерительный постоянного и переменного напряжения 0...300 В;
- ПИН-400-У-4/20-ДХ - преобразователь измерительный постоянного и переменного напряжения 0...400 В;
- ПИН-500-У-4/20-ДХ - преобразователь измерительный постоянного и переменного напряжения 0...500 В.
Преобразователь преобразует входное постоянное, переменное, импульсное напряжение в действующее выпрямленное значение стандартного токового выхода 4/20 мА. Питание преобразователей осуществляется по токовой петле 4/20 мА. Приборы монтируются на DIN-рейку.
Основные преимущества преобразователя измерительного постоянного и переменного напряжения ПИН-_-У-4/20-ДХ:
- гальваническая развязка силовых цепей и цепей контроля;
- крепление на DIN-рейку;
- минимальные габариты.
-
-
Технические характеристики преобразователя измерительного постоянного и переменного напряжения ПИН-300-У-4/20-ДХ:
Параметр Значение ПИН-50-У-
4/20-ДХПИН-100-У-
4/20-ДХПИН-200-У-
4/20-ДХПИН-300-У-
4/20-ДХПИН-400-У-
4/20-ДХПИН-500-У-
4/20-ДХДиапазон измеряемых напряжений, В 0...50 0...100 0...200 0...300 0...400 0...500 Диапазон рабочих температур,°С * 0...+70; (-40...+70) Выходной сигнал датчика, мА 4-20 (пропорционально действующему значению вход. сигнала) Основная приведенная погрешность, не более, % 1,5 Напряжение питания, В +9...+36 Полоса пропускания, Гц 0...1000 Габаритные размеры, мм 65х90х52 Масса, г 210 По требованию заказчика возможно:
* - расширение диапазона рабочих температур. -
Комплект поставки ПИН-300-У-4/20-ДХ
№ Наименование Количество 1 Преобразователь измерительный постоянного и переменного напряжения ПИН-300-У-4/20-ДХ 1 2 Паспорт 1 3 Руководство по эксплуатации 1 4 Упаковочная тара 1 -
Модификации ПИН-_-У-4/20-ДХ
-
ПИН-300-У-4/20-ДХ, преобразователь измерительный постоянного и переменного напряжения
36 120 ₽
вы сейчас просматриваете
-
