ПИН-***-У-4/20-П, ПИН-У-4/20-П, ПИН У 4/20 П, ПИН-У-4-20-П, ПИН У 4/20-П, ПИН 50 У 4/20 П, ПИН-50-У-4/20-П, ПИН-50-У-4-20-П, ПИН 50 У 4 20 П

Преобразователи измерительные

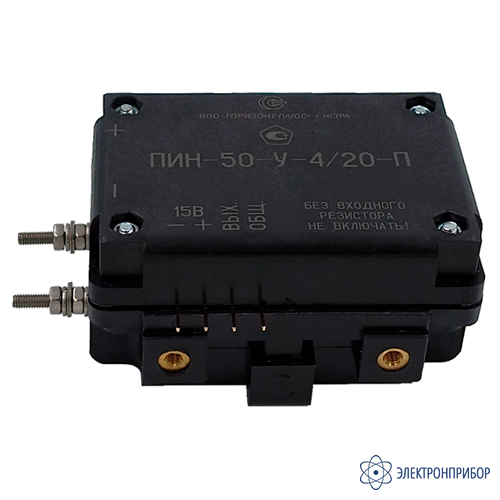

ПИН-50-У-4/20-П — преобразователь измерительный постоянного и переменного напряжения

Код товара: 75867
  • 75210-19
    Является модификацией ПИН-_-У-4/20-П

    • Гарантия

      2 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      75210-19 до 03.06.2029

    Сертификаты

    Назначение преобразователя измерительного постоянного и переменного напряжения ПИН-_-У-4/20-П:

    Преобразователи напряжения измерительные ПИН-У предназначены для преобразования напряжения постоянного и переменного токов в цепях, гальванически изолированных от питания и выхода. ПИН-_-У- 4/20-П преобразуют среднеквадратичное значение напряжения постоянного и переменного ток в пропорциональное значение силы постоянного тока, соответствующее требованиям к стандартному интерфейсу «токовая петля 4/20 мА». Литера «П» в названии означает, что преобразователь предназначен для монтажа на печатную плату.

    Область применения преобразователя измерительного постоянного и переменного напряжения ПИН-_-У-4/20-П:

    Преобразователи ПИН-У предназначены для работы в составе измерительных и управляющих систем.

    По условиям эксплуатации преобразователи соответствуют группе 3 по ГОСТ 22261-94 с расширенным температурным с диапазоном рабочих температур и влажности до 90 % при 25 °C. Все преобразователи используют внешние источники питания.

    По требованию заказчика возможно изготовление датчиков с расширенным диапазоном рабочих температур и датчиков с питанием от однополярного источника.

    Основные преимущества преобразователя измерительного постоянного и переменного напряжения ПИН-_-У-4/20-П:

    • гальваническая развязка силовых цепей и цепей контроля;
    • возможность монтажа на печатную плату;
    • минимальные габариты.

    Варианты исполнения преобразователя измерительного постоянного и переменного напряжения ПИН-_-У-4/20-П:

    Измерительные преобразователи ПИН-_-У-4/20-П​ выпускаются с разным диапазоном измеряемых напряжений:

    • ПИН-50-У-4/20-П​ — преобразователь измерительный постоянного и переменного напряжения 0...50 В;
    • ПИН-100-У-4/20-П​ — преобразователь измерительный постоянного и переменного напряжения 0...100 В;
    • ПИН-200-У-4/20-П​ — преобразователь измерительный постоянного и переменного напряжения 0...200 В;
    • ПИН-300-У-4/20-П​ — преобразователь измерительный постоянного и переменного напряжения 0...300 В;
    • ПИН-400-У-4/20-П​ — преобразователь измерительный постоянного и переменного напряжения 0...400 В;
    • ПИН-500-У-4/20-П​ — преобразователь измерительный постоянного и переменного напряжения 0...500 В.

  • Технические характеристики преобразователя измерительного постоянного и переменного напряжения ПИН-50-У-4/20-П:

    Параметр Значение
    ПИН-50-У-4/20-П ПИН-100-У-4/20-П ПИН-200-У-4/20-П ПИН-300-У-4/20-П ПИН-400-У-4/20-П ПИН-500-У-4/20-П
    Диапазон измеряемых напряжений, В 0...50 0...100 0...200 0...300 0...400 0...500
    Диапазон рабочих температур,°С * -40...+70
    Выходной сигнал датчика (номинал), мА 4/20
    Основная приведенная погрешность, не более, % 1,5
    Пробивное напряжение между измеряемой и измерительной цепями, не менее, кВ 3
    Напряжение питания, В ** ±15 (±5 %)
    Габаритные размеры (ДxШxВ), мм 73x52x39
    Масса, г 150

    Примечание:
    По требованию заказчика возможно:
    * - изготовление датчиков с расширенным диапазоном рабочих температур;
    ** - изготовление датчиков с питанием от однополярного источника.

  • Комплект поставки ПИН-50-У-4/20-П

    № Наименование Количество
    1 Преобразователь измерительный постоянного и переменного напряжения ПИН-50-У-4/20-П 1
    2 Паспорт 1
    3 Руководство по эксплуатации 1
    4 Упаковочная тара 1

  • Модификации ПИН-_-У-4/20-П

    Подберите модификацию по параметрам

    Диапазон измеряемых напряжений, В
    Очистить

  • Файлы для ПИН-50-У-4/20-П

Файлы для ПИН-50-У-4/20-П
