Преобразователи измерительные

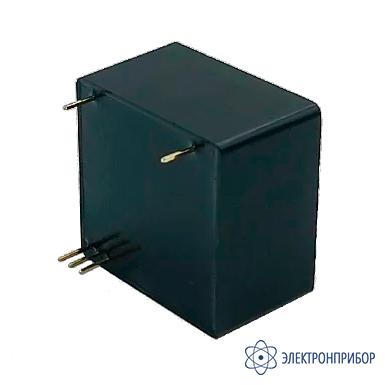

ПИН-500-УА-П30х30 — преобразователь измерительный постоянного и переменного напряжения

Код товара: 75865
  • 75210-19
    Является модификацией ПИН-_-УА-П30х30

    • Гарантия

      2 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      75210-19 до 03.06.2029

    Сертификаты

    Назначение преобразователя измерительного постоянного и переменного напряжения ПИН-_-УА-П30х30:

    Преобразователи напряжения измерительные ПИН-УА предназначены для преобразования напряжения постоянного и переменного токов в цепях, гальванически изолированных от питания и выхода. ПИН-_-УА-П30х30 преобразуют мгновенные значения измеряемого напряжения постоянного и переменного тока в пропорциональные значения силы постоянного и переменного тока. Литера «П» в названии означает, что преобразователь предназначен для монтажа на печатную плату.

    Область применения преобразователя измерительного постоянного и переменного напряжения ПИН-_-УА-П30х30:

    Преобразователи ПИН-УА предназначены для работы в составе измерительных и управляющих систем.

    По условиям эксплуатации преобразователи соответствуют группе 3 по ГОСТ 22261-94 с расширенным температурным с диапазоном рабочих температур и влажности до 90 % при 25°C. Все преобразователи используют внешние источники питания.

    По требованию заказчика возможно изготовление датчиков с расширенным диапазоном рабочих температур.

    Основные преимущества преобразователя измерительного постоянного и переменного напряжения ПИН-_-УА-П30х30:

    • гальваническая развязка силовых цепей и цепей контроля;
    • возможность монтажа на печатную плату;
    • минимальные габариты.

    Варианты исполнения преобразователя измерительного постоянного и переменного напряжения ПИН-_-УА-П30х30:

    Измерительные преобразователи ПИН-_-УА-П30х30 выпускаются с разным диапазоном измеряемых напряжений:

    • ПИН-50-УА-П30х30 — преобразователь измерительный постоянного и переменного напряжения 0...50 В;
    • ПИН-100-УА-П30х30 — преобразователь измерительный постоянного и переменного напряжения 0...100 В;
    • ПИН-200-УА-П30х30 — преобразователь измерительный постоянного и переменного напряжения 0...200 В;
    • ПИН-300-УА-П30х30 — преобразователь измерительный постоянного и переменного напряжения 0...300 В;
    • ПИН-500-УА-П30х30 — преобразователь измерительный постоянного и переменного напряжения 0...500 В.

  • Технические характеристики преобразователя измерительного постоянного и переменного напряжения ПИН-500-УА-П30х30:

    Параметр Значение
    ПИН-50-УА-П30х30 ПИН-100-УА-П30х30 ПИН-200-УА-П30х30 ПИН-300-УА-П30х30 ПИН-500-УА-П30х30
    Диапазон измеряемых напряжений, В 0...50 0...100 0...200 0...300 0...500
    Диапазон рабочих температур,°С * -40...+70
    Входной номинальный ток, Iном, мА 10
    Выходной сигнал датчика (номинал), мА 25
    Основная приведенная погрешность, не более, % 1
    Нелинейность выходной характеристики, не более, % 0,1
    Пробивное напряжение между измеряемой и измерительной цепями, не менее, кВ 2,5 кВ
    Напряжение питания, В ** ±15 (±5 %)
    Частота преобразуемой силы тока, Гц 0-5000
    Габаритные размеры (ДxШxВ), мм 33x33x22
    Масса, г 50

    Примечание:
    По требованию заказчика возможно:
    * - изготовление датчиков с расширенным диапазоном рабочих температур;
    ** - изготовление датчиков с питанием от однополярного источника.

  • Комплект поставки ПИН-500-УА-П30х30

    № Наименование Количество
    1 Преобразователь измерительный постоянного и переменного напряжения ПИН-500-УА-П30х30 1
    2 Паспорт 1
    3 Упаковочная тара 1
