Преобразователи измерительные

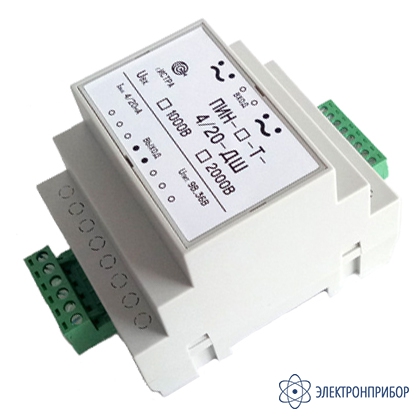

ПИН-_-Т-4/20-ДШ — высоковольтный преобразователь измерительный переменного напряжения

Код товара: 75982
  • 75210-19
    3 варианта исполнения

    • Гарантия

      2 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      75210-19 до 03.06.2029

    Сертификаты

    Назначение высоковольтного преобразователя измерительного переменного напряжения ПИН-_-Т-4/20-ДШ:

    Преобразователи напряжения измерительные ПИН-Т предназначены для преобразования напряжения переменного токов в цепях, гальванически изолированных от питания и выхода:

    • ПИН-_-Т- 4/20-ДШ – преобразуют среднеквадратичное значение напряжения переменного тока в пропорциональное значение силы постоянного тока, соответствующее требованиям к стандартному интерфейсу «токовая петля 4/20 мА».

    Литера «Д» в названии означает, что преобразователь предназначен для монтажа на DIN-рейку. Литера «Ш» - исполнение в расширенном корпусе.

    Область применения высоковольтного преобразователя измерительного переменного напряжения ПИН-_-Т-4/20-ДШ:

    Преобразователи ПИН-Т предназначены для работы в составе измерительных и управляющих систем.

    По условиям эксплуатации преобразователи соответствуют группе 3 по ГОСТ 22261-94 с расширенным температурным с диапазоном рабочих температур и влажности до 90 % при 25°C. Все преобразователи используют внешние источники питания.

    Варианты исполнения высоковольтного преобразователя измерительного переменного напряжения ПИН-_-Т-4/20-ДШ:

    Измерительные преобразователи ПИН-_-Т-4/20-ДШ​​​ выпускаются с разным диапазоном измеряемых напряжений:

    • ПИН-1000-Т-4/20-ДШ — преобразователь измерительный переменного напряжения 0...1000 В;
    • ПИН-1500-Т-4/20-ДШ​ — преобразователь измерительный переменного напряжения 0...1500 В;
    • ПИН-2000-Т-4/20-ДШ — преобразователь измерительный переменного напряжения 0...2000 В.

  • Технические характеристики высоковольтного преобразователя измерительного переменного напряжения ПИН-_-Т-4/20-ДШ:

    Параметр Значение
    ПИН-1000-Т-4/20-ДШ ПИН-1500-Т-4/20-ДШ ПИН-2000-Т-4/20-ДШ
    Пределы преобразования напряжения, не менее, В, Uэфф 0...1000 В 0...1500 В 0...2000 В
    Диапазон рабочих температур, °С * -40...+70
    Величина силы тока по измеряемой цепи при номинальном напряжении на входе, не более, мА 5,0
    Величина силы тока на выходе преобразователей:
    - при входном напряжении равном нулю, мА
    - при номинальном напряжении на входе, мА
    4,0
    20
    Максимальное сопротивление нагрузки, Ом 500
    Предел допускаемой основной приведенной погрешности преобразования напряжения, % не более ±0,5
    Пределы допускаемой дополнительной приведенной погрешности преобразования напряжения, вызванной изменением температуры окружающего воздуха в интервале рабочих температур:
    группа А
    группа В
    группа С


    ± 0,3
    ± 0,4
    ± 0,5
    Частота преобразуемой силы тока, Гц 40 - 2000
    Время установления выходного сигнала не более, с 1,0
    Время установления рабочего режима не более, с 60
    Время непрерывной работы, не менее, ч Неограниченно
    Время перегрузки по входу, 20% Uном., с 1,0
    Напряжение питания, Uп, В от 10 до 36
    Ток потребления по цепи питания, не более, мА 40
    Электрическая прочность изоляции на переменном токе 50 Гц/ 1 мин, В 5000
    Сопротивление изоляции в рабочих условиях не менее, МОм 5
    Габаритные размеры, не более, мм 100х70х65
    Масса, не более, кг 350

    Примечание:
    * По требованию заказчика возможно изготовление датчиков с расширенным диапазоном рабочих температур.

  • Комплект поставки ПИН-_-Т-4/20-ДШ

    № Наименование Количество
    1 Высоковольтный преобразователь измерительный переменного напряжения ПИН-_-Т-4/20-ДШ в переменном напряжении 1
    2 Паспорт 1
    3 Руководство по эксплуатации 1
    4 Упаковочная тара 1
