ПИН-***-УА(У-4/20)-Б-Р-M, ПИН-***-УА-Б-Р-M, ПИН-УА-Б-Р-M, ПИН УА Б Р M, ПИНУАБРM

Преобразователи измерительные

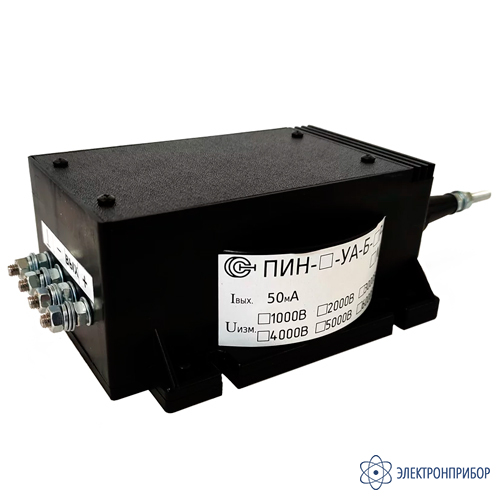

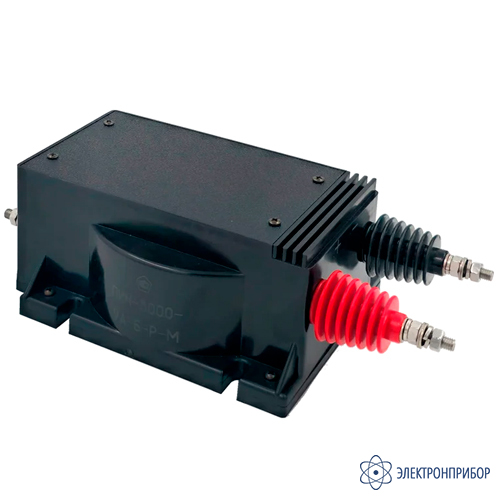

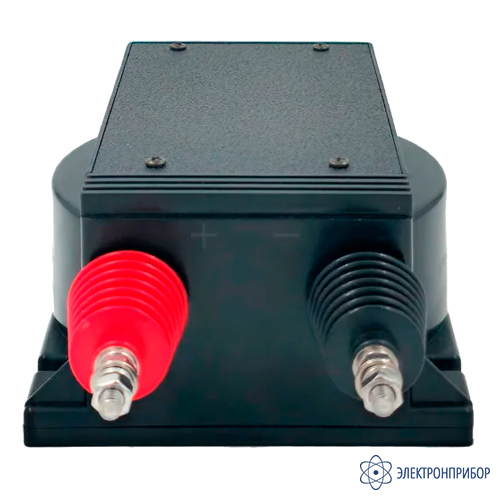

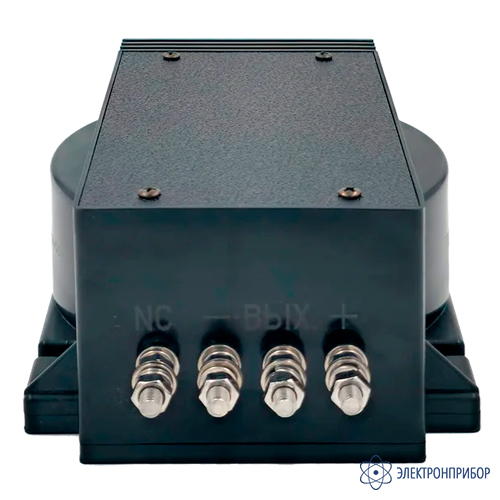

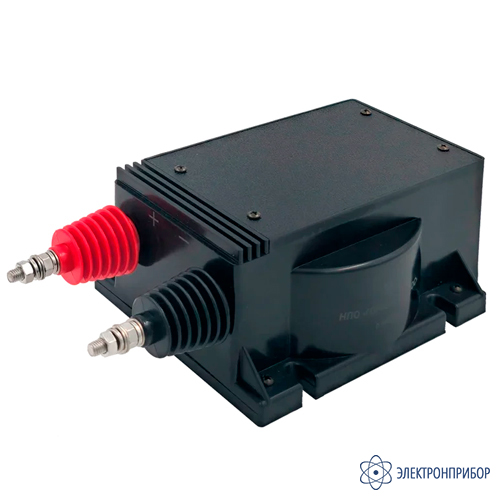

ПИН-_-УА-Б-Р-M — преобразователь измерительный постоянного и переменного напряжения

Код товара: 75899
  • 75210-19
    6 вариантов исполнения

    • Гарантия

      2 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      75210-19 до 03.06.2029

    Сертификаты

    Назначение преобразователя измерительного постоянного и переменного напряжения ПИН-_-УА-Б-Р-M:

    Преобразователи напряжения измерительные ПИН-УА предназначены для преобразования напряжения постоянного и переменного токов в цепях, гальванически изолированных от питания и выхода:

    • ПИН-_-УА-Б-Р-M преобразуют мгновенные значения измеряемого напряжения постоянного и переменного тока в пропорциональные значения силы постоянного и переменного тока;
    • ПИН-_-У-4/20-Б-Р-М преобразуют среднеквадратичное значение напряжения постоянного и переменного ток в пропорциональное значение силы постоянного тока, соответствующее требованиям к стандартному интерфейсу «токовая петля 4/20 мА».

    Литера «Б» в названии означает, что преобразователь предназначен для монтажа в блок, «Р» - монтаж балластных резисторов осуществляется снаружи корпуса.

    По требованию заказчика возможно изготовление датчиков с расширенным диапазоном рабочих температур и допускается питание преобразователя от однополярного источника.

    Область применения преобразователя измерительного постоянного и переменного напряжения ПИН-_-УА-Б-Р-M:

    Преобразователи ПИН-УА предназначены для работы в составе измерительных и управляющих систем. Все преобразователи используют внешние источники питания.

    Варианты исполнения преобразователя измерительного постоянного и переменного напряжения ПИН-_-УА-Б-Р-M:

    Измерительные преобразователи ПИН-_-УА-Б-Р-M​​ выпускаются с разным диапазоном измеряемых напряжений:

    • ПИН-1000-УА-Б-Р-M​ — преобразователь измерительный постоянного и переменного напряжения 0...1000 В;
    • ПИН-2000-УА-Б-Р-M​ — преобразователь измерительный постоянного и переменного напряжения 0...2000 В;
    • ПИН-3000-УА-Б-Р-M​ — преобразователь измерительный постоянного и переменного напряжения 0...3000 В;
    • ПИН-4000-УА-Б-Р-M​ — преобразователь измерительный постоянного и переменного напряжения 0...4000 В;
    • ПИН-5000-УА-Б-Р-M​ — преобразователь измерительный постоянного и переменного напряжения 0...5000 В;
    • ПИН-6000-УА-Б-Р-M​ — преобразователь измерительный постоянного и переменного напряжения 0...6000 В.

  • Технические характеристики преобразователя измерительного постоянного и переменного напряжения ПИН-_-УА-Б-Р-M:

    Параметр Значение
    ПИН-1000-УА-Б-Р-M ПИН-2000-УА-Б-Р-M ПИН-3000-УА-Б-Р-M ПИН-4000-УА-Б-Р-M ПИН-5000-УА-Б-Р-M ПИН-6000-УА-Б-Р-M
    Пределы преобразования напряжения, не менее, В, Uэфф 0...1000 В 0...2000 В 0...3000 В 0...4000 В 0...5000 В 0...6000 В
    Диапазон рабочих температур * -40...+70°С
    Величина силы тока по измеряемой цепи при номинальном напряжении на входе, не более, мА ** 2,5 (10)
    Величина силы тока на выходе преобразователей:
    - при номинальном напряжении на входе, мА
    50
    Максимальное сопротивление нагрузки, Ом 200
    Предел допускаемой основной приведенной погрешности преобразования напряжения, не более, % ±1,0
    Пределы допускаемой дополнительной приведенной погрешности преобразования напряжения, вызванной изменением температуры окружающего воздуха в интервале рабочих температур,
    группа А
    группа В
    группа С


    ± 1,0
    ± 1,5
    ± 2,0
    Частота преобразуемой силы тока, Гц 0-50
    Время установления выходного сигнала не более, с 0,1
    Время установления рабочего режима не более, с 60
    Время непрерывной работы, не менее, ч. неограничено
    Время перегрузки по входу, 20% Uном, с 1,0
    Напряжение питания, Uп, В *** ± (от 15 В до 24 В)
    Ток потребления по цепи питания, не более, мА 70
    Электрическая прочность изоляции на переменном токе 50 Гц/ 1 мин, В 13000
    Сопротивление изоляции в рабочих условиях не менее, МОм 5
    Габаритные размеры, не более, мм 206х107х64
    Масса, не более, г 2000

    Примечание:
    По требованию заказчика возможно:
    * - изготовление датчиков с расширенным диапазоном рабочих температур;
    ** - по согласованию, допускается изменять величину силы тока по измеряемой цепи.
    *** - по согласованию с разработчиком, допускается питание преобразователя от однополярного источника.

  • Комплект поставки ПИН-_-УА-Б-Р-M

    № Наименование Количество
    1 Преобразователь измерительный постоянного и переменного напряжения ПИН-_-УА-Б-Р-M в выбранном исполнении 1
    2 Паспорт 1
    3 Упаковочная тара 1
