ПИН-УА-П, ПИНУАП, ПИН УА П

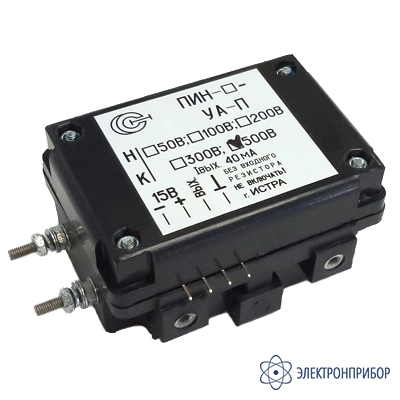

ПИН-_-УА-П — преобразователь измерительный постоянного и переменного напряжения
Код товара: 51365-
-
Гарантия
2 года
-
Межповерочный интервал
2 года
-
Госреестр СИ РФ
75210-19 до 03.06.2029
Сертификаты
Назначение преобразователя измерительного постоянного и переменного напряжения ПИН-_-УА-П:
Преобразователи измерительные серии ПИН-_-УА-П предназначены для преобразования напряжения постоянного, переменного и импульсных токов с гальванической развязкой входной цепи цепей контроля.
Основные преимущества преобразователя измерительного постоянного и переменного напряжения ПИН-_-УА-П:
- гальваническая развязка силовых цепей и цепей контроля;
- возможность монтажа на печатную плату;
- минимальные габариты.
Варианты исполнения преобразователя измерительного постоянного и переменного напряжения ПИН-_-УА-П:
Измерительные преобразователи ПИН-_-УА-П выпускаются с разным диапазоном измеряемых напряжений:
- ПИН-50-УА-П - преобразователь измерительный постоянного и переменного напряжения 0...50 В;
- ПИН-100-УА-П - преобразователь измерительный постоянного и переменного напряжения 0...100 В;
- ПИН-200-УА-П - преобразователь измерительный постоянного и переменного напряжения 0...200 В;
- ПИН-300-УА-П - преобразователь измерительный постоянного и переменного напряжения 0...300 В;
- ПИН-400-УА-П - преобразователь измерительный постоянного и переменного напряжения 0...400 В;
- ПИН-500-УА-П - преобразователь измерительный постоянного и переменного напряжения 0...500 В.
По требованию заказчика возможно:
- изготовление датчиков с расширенным диапазоном рабочих температур;
- изготовление датчиков с питанием от однополярного источника.
-
-
Технические характеристики преобразователя измерительного постоянного и переменного напряжения ПИН-_-УА-П:
Параметр Значение ПИН-50-УА-П ПИН-100-УА-П ПИН-200-УА-П ПИН-300-УА-П ПИН-400-УА-П ПИН-500-УА-П Диапазон измеряемых напряжений, В 0...50 0...100 0...200 0...300 0...400 0...500 Диапазон рабочих температур, °С * -40...+70 Входной номинальный ток, Iном, мА 10 Выходной сигнал датчика (номинал), мА 40 Основная приведенная погрешность, %, не более 1 Нелинейность, % 0,1 Пробивное напряжение, кВ 3 Напряжение питания, В ** ±15 (±5 %) Габаритные размеры, мм 73x52x39 Масса, г 100 Примечание:
По требованию заказчика возможно:
* - изготовление датчиков с расширенным диапазоном рабочих температур;
** - изготовление датчиков с питанием от однополярного источника. -
Комплект поставки ПИН-_-УА-П
№ Наименование Количество 1 Преобразователь измерительный постоянного и переменного напряжения ПИН-_-УА-П в выбранном исполнении 1 2 Паспорт 1 3 Руководство по эксплуатации 1 4 Упаковочная тара 1 -
